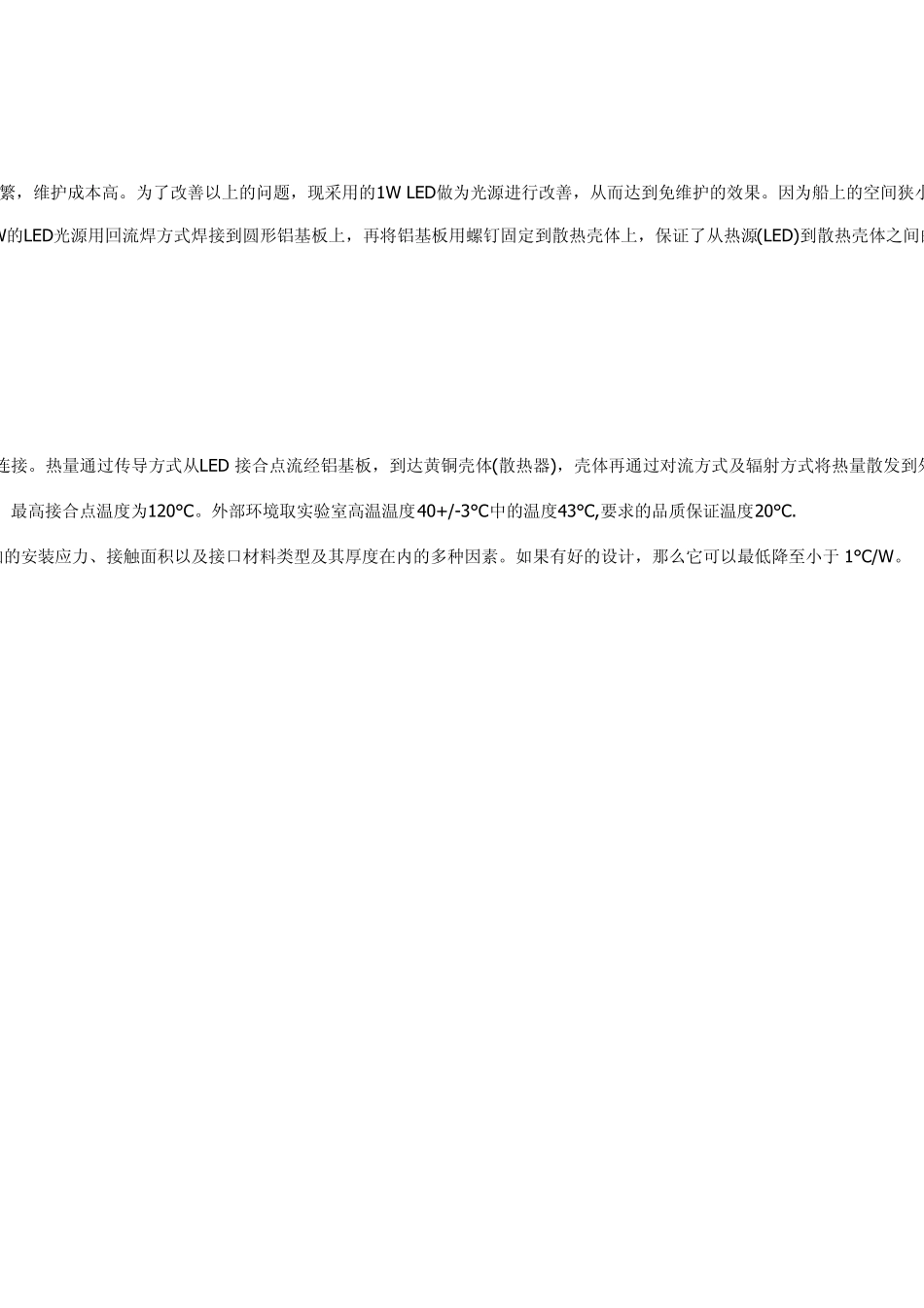

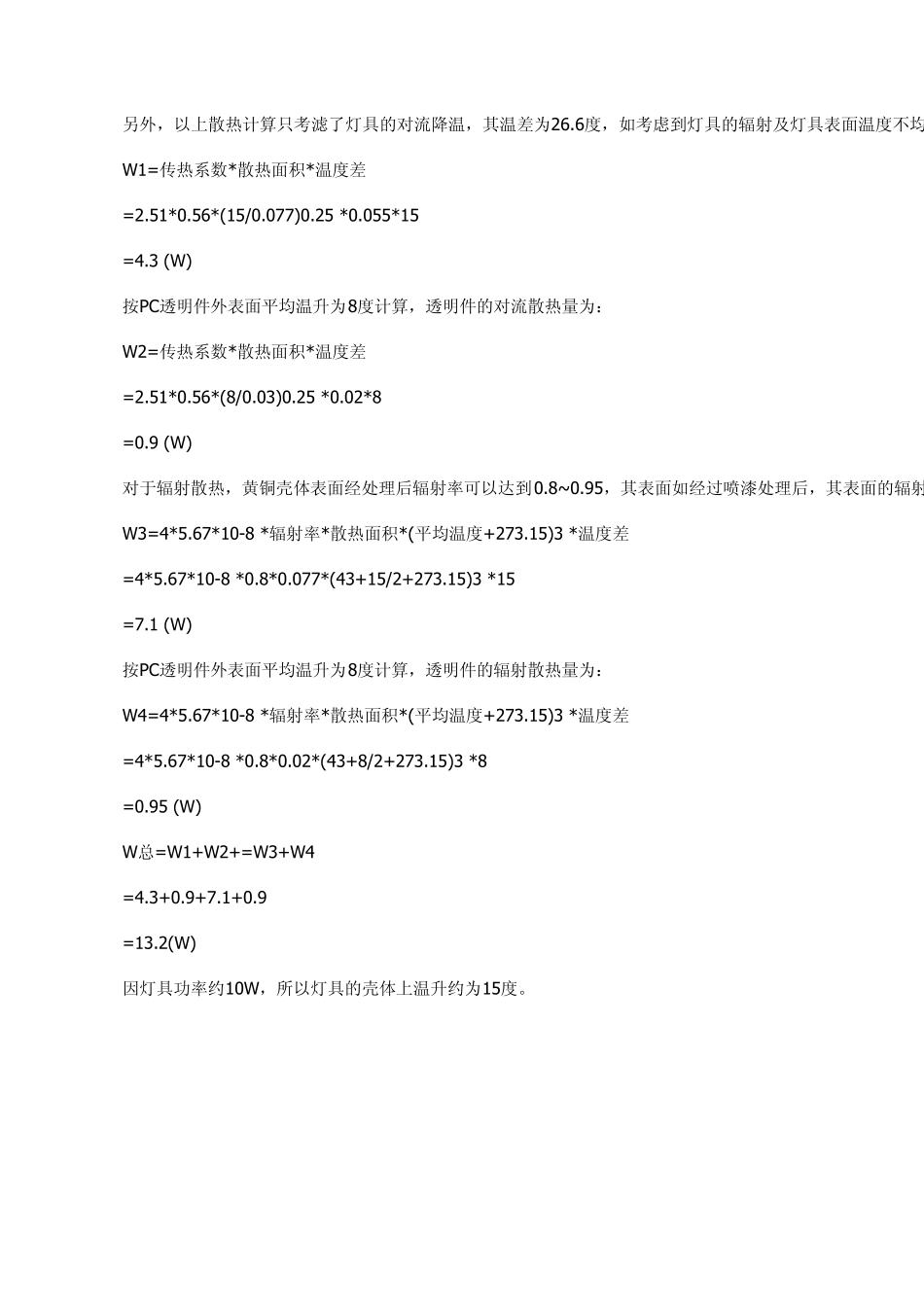

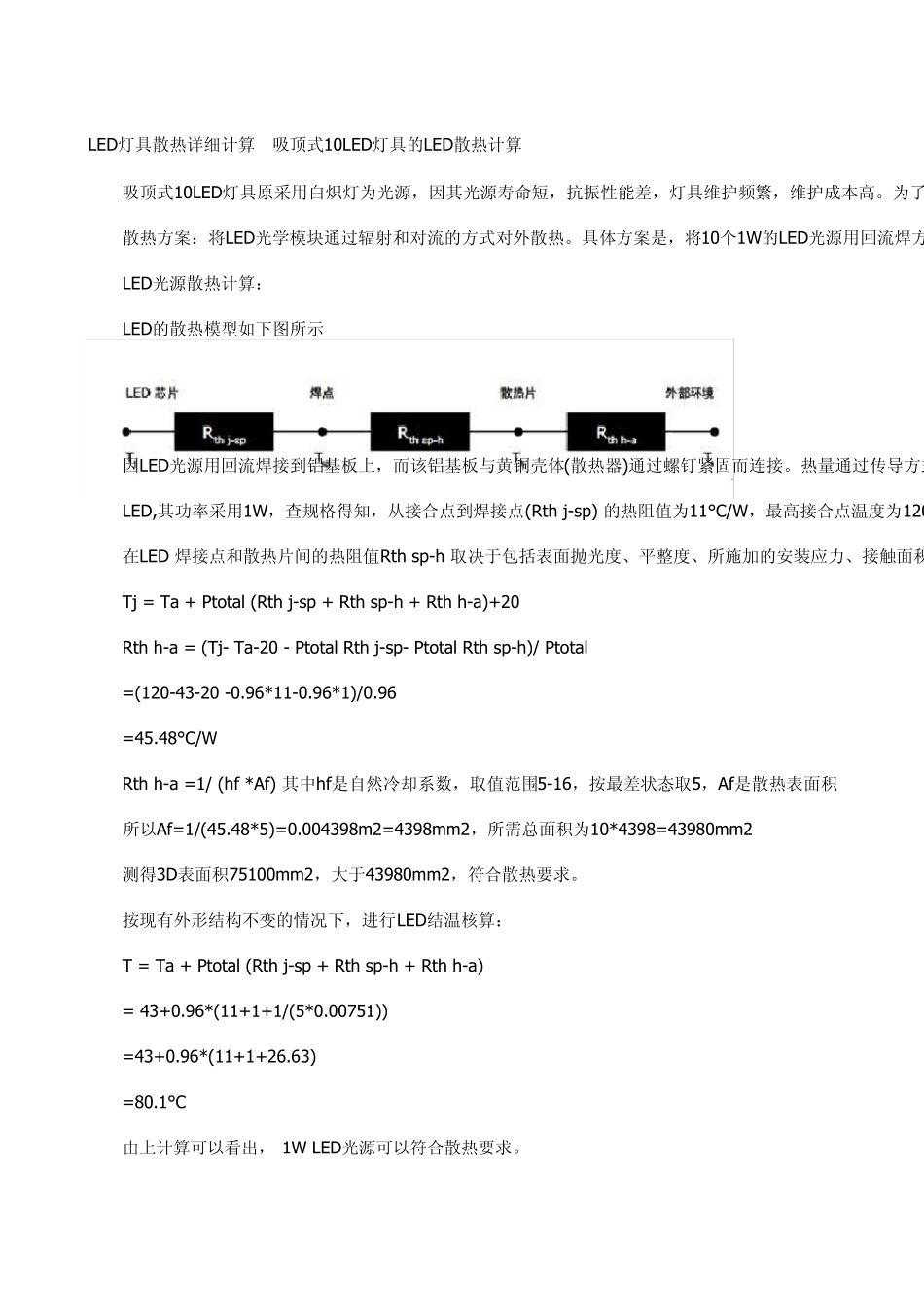

LED灯具散热详细计算 吸顶式10LED灯具的LED散热计算 吸顶式10LED灯具原采用白炽灯为光源，因其光源寿命短，抗振性能差，灯具维护频繁，维护成本高。为了 散热方案：将LED光学模块通过辐射和对流的方式对外散热。具体方案是，将10个1W的LED光源用回流焊方 LED光源散热计算： LED的散热模型如下图所示2012-6-4 09:47:50 上传下载附件 (8.76 KB) 因LED光源用回流焊接到铝基板上，而该铝基板与黄铜壳体(散热器)通过螺钉紧固而连接。热量通过传导方式 LED,其功率采用1W，查规格得知，从接合点到焊接点(Rth j-sp) 的热阻值为11°C/W，最高接合点温度为120 在LED 焊接点和散热片间的热阻值Rth sp-h 取决于包括表面抛光度、平整度、所施加的安装应力、接触面积 Tj = Ta + Ptotal (Rth j-sp + Rth sp-h + Rth h-a)+20 Rth h-a = (Tj- Ta-20 - Ptotal Rth j-sp- Ptotal Rth sp-h)/ Ptotal =(120-43-20 -0.96*11-0.96*1)/0.96 =45.48°C/W Rth h-a =1/ (hf *Af) 其中hf是自然冷却系数，取值范围5-16，按最差状态取5，Af是散热表面积 所以Af=1/(45.48*5)=0.004398m2=4398mm2，所需总面积为10*4398=43980mm2 测得3D表面积75100mm2，大于43980mm2，符合散热要求。 按现有外形结构不变的情况下，进行LED结温核算： T = Ta + Ptotal (Rth j-sp + Rth sp-h + Rth h-a) = 43+0.96*(11+1+1/(5*0.00751)) =43+0.96*(11+1+26.63) =80.1°C 由 上计算可 以看 出 ， 1W LED光源可 以符合散热要求。 另外，以上散热计算只考滤了灯具的对流降温，其温差为26.6度，如考虑到灯具的辐射及灯具表面温度不均 W1=传热系数*散热面积*温度差 =2.51*0.56*(15/0.077)0.25 *0.055*15 =4.3 (W) 按PC透明件外表面平均温升为8度计算，透明件的对流散热量为： W2=传热系数*散热面积*温度差 =2.51*0.56*(8/0.03)0.25 *0.02*8 =0.9 (W) 对于辐射散热，黄铜壳体表面经处理后辐射率可以达到0.8~0.95，其表面如经过喷漆处理后，其表面的辐射 W3=4*5.67*10-8 *辐射率*散热面积*(平均温度+273.15)3 *温度差 =4*5.67*10-8 *0.8*0.077*(43+15/2+273.15)3 *15 =7.1 (W) 按PC透明件外表面平均温升为8度计算，透明件的辐射散热量为： W4=4*5.67*10-8 *辐射率*散热面积*(平均温度+273.15)3 *温度差 =4*5.67*10-8 *0.8*0.02*(43+8/2+273.15)3 *8 =0.95 (W) W总=W1+W2+=W3+W4 =4.3+0.9+7...
