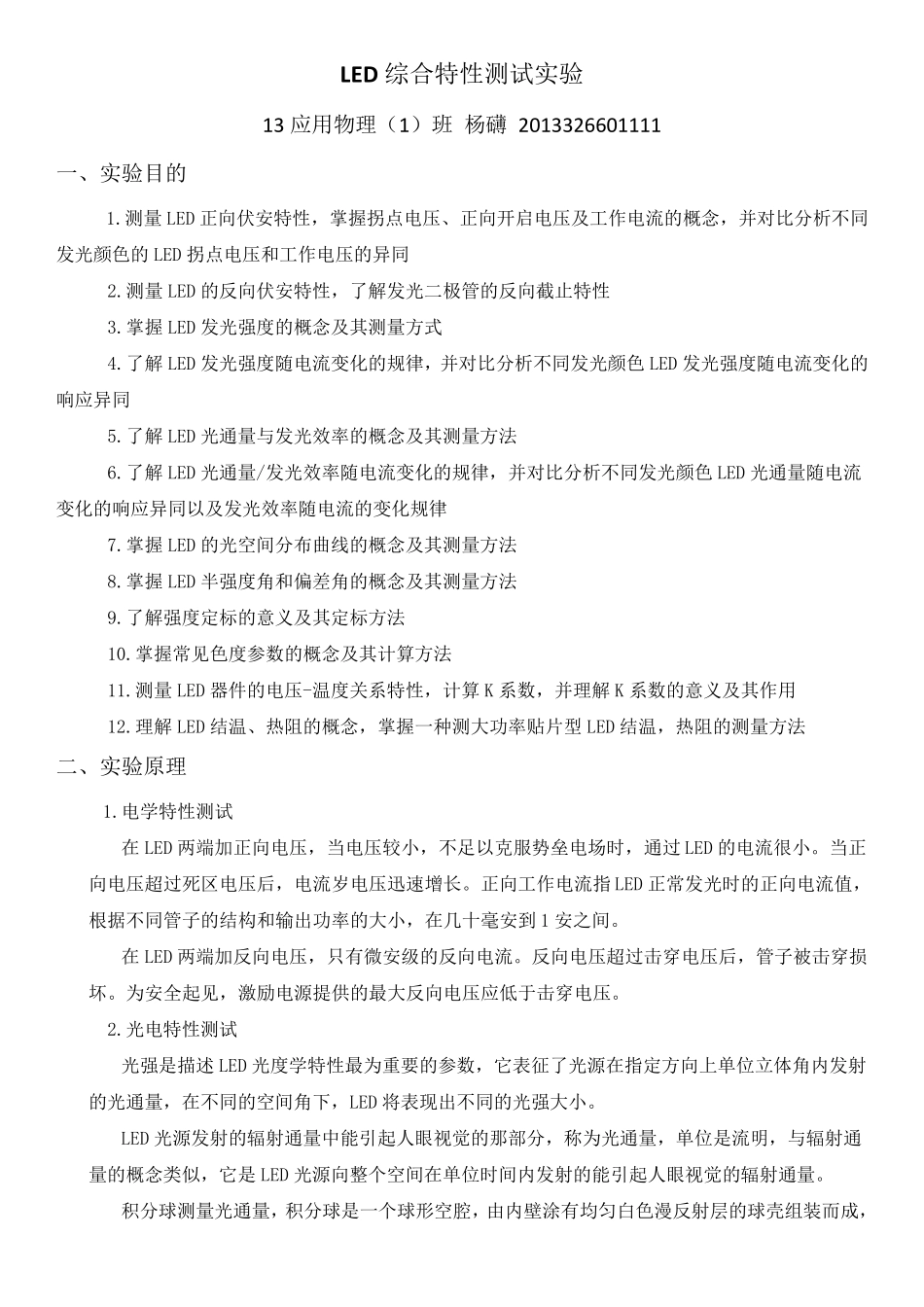

LED 综合特性测试实验 13 应用物理（1）班 杨礴 2013326601111 一、实验目的 1.测量 LED 正向伏安特性，掌握拐点电压、正向开启电压及工作电流的概念，并对比分析不同发光颜色的 LED 拐点电压和工作电压的异同 2.测量 LED 的反向伏安特性，了解发光二极管的反向截止特性 3.掌握 LED 发光强度的概念及其测量方式 4.了解 LED 发光强度随电流变化的规律，并对比分析不同发光颜色 LED 发光强度随电流变化的响应异同 5.了解 LED 光通量与发光效率的概念及其测量方法 6.了解 LED 光通量/发光效率随电流变化的规律，并对比分析不同发光颜色 LED 光通量随电流变化的响应异同以及发光效率随电流的变化规律 7.掌握 LED 的光空间分布曲线的概念及其测量方法 8.掌握 LED 半强度角和偏差角的概念及其测量方法 9.了解强度定标的意义及其定标方法 10.掌握常见色度参数的概念及其计算方法 11.测量 LED 器件的电压-温度关系特性，计算 K 系数，并理解 K 系数的意义及其作用 12.理解 LED 结温、热阻的概念，掌握一种测大功率贴片型 LED 结温，热阻的测量方法 二、实验原理 1.电学特性测试 在 LED 两端加正向电压，当电压较小，不足以克服势垒电场时，通过LED 的电流很小。当正向电压超过死区电压后，电流岁电压迅速增长。正向工作电流指LED 正常发光时的正向电流值，根据不同管子的结构和输出功率的大小，在几十毫安到1 安之间。 在 LED 两端加反向电压，只有微安级的反向电流。反向电压超过击穿电压后，管子被击穿损坏 。为 安全 起 见，激 励 电源 提 供 的最 大反向电压应低 于 击穿电压。 2.光电特性测试 光强是 描 述 LED 光度学特性最 为 重 要 的参数，它 表 征 了光源 在指定方向上 单 位 立 体 角内 发射的光通量，在不同的空间角下 ，LED 将 表 现 出不同的光强大小。 LED 光源 发射 的辐 射 通量中 能 引 起 人 眼 视 觉 的那 部 分，称 为 光通量，单 位 是 流明 ，与辐 射 通量的概念类 似 ，它 是 LED 光源 向整 个 空间在单 位 时间内 发射 的能 引 起 人 眼 视 觉 的辐 射 通量。 积 分球 测量光通量，积 分球 是 一个 球 形 空腔 ，由 内 壁 涂 有均 匀 白 色漫 反射 层 的球 壳 组 装 而 成 ，被 测 LED 置 于 空 腔 内 。 LED 器 件 发 射 的 光 辐...
