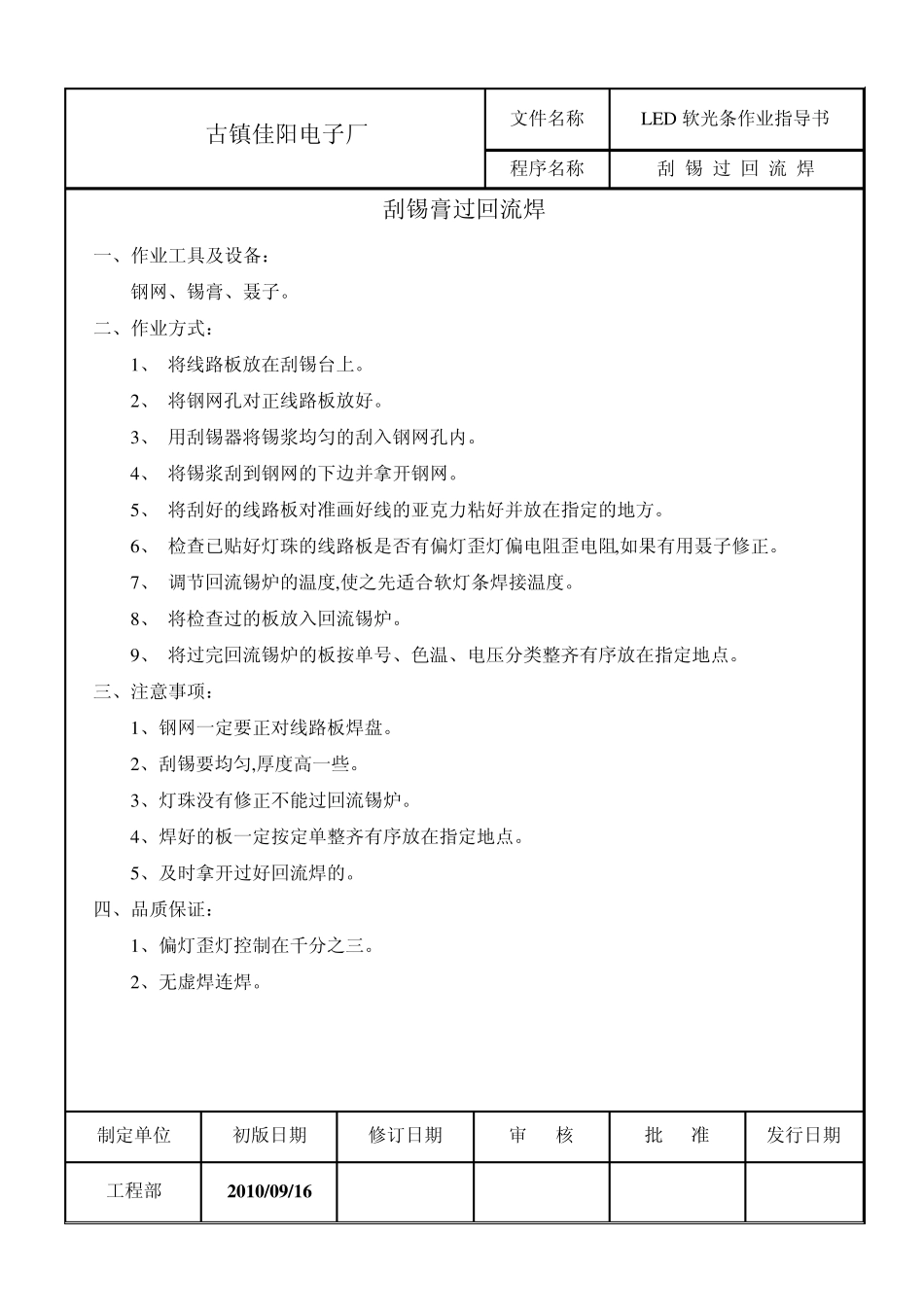

古镇佳阳电子厂 文件名称 LED 软光条作业指导书 程序名称 刮 锡 过 回 流 焊 刮锡膏过回流焊 一、作业工具及设备： 钢网、锡膏、聂子。 二、作业方式： 1、 将线路板放在刮锡台上。 2、 将钢网孔对正线路板放好。 3、 用刮锡器将锡浆均匀的刮入钢网孔内。 4、 将锡浆刮到钢网的下边并拿开钢网。 5、 将刮好的线路板对准画好线的亚克力粘好并放在指定的地方。 6、 检查已贴好灯珠的线路板是否有偏灯歪灯偏电阻歪电阻,如果有用聂子修正。 7、 调节回流锡炉的温度,使之先适合软灯条焊接温度。 8、 将检查过的板放入回流锡炉。 9、 将过完回流锡炉的板按单号、色温、电压分类整齐有序放在指定地点。 三、注意事项： 1、钢网一定要正对线路板焊盘。 2、刮锡要均匀,厚度高一些。 3、灯珠没有修正不能过回流锡炉。 4、焊好的板一定按定单整齐有序放在指定地点。 5、及时拿开过好回流焊的。 四、品质保证： 1、偏灯歪灯控制在千分之三。 2、无虚焊连焊。 制定单位 初版日期 修订日期 审 核 批 准 发行日期 工程部 2 0 1 0 /0 9 /1 6 古镇佳阳电子厂 文件名称 LED 软光条作业指导书 程序名称 贴 片 贴片 一、作业工具及设备： 贴片机、灯珠、电阻、聂子、线路板。 二、作业方式： 1、按定单从仓库领出原材料。 2、将灯珠分类并对每一分类点数。 3、将同一分类的灯珠打在同一块板上,尾数由手工放置。 4、将打好的第一块板过回流焊、接板后测试老化。 5、将抛料的灯珠用密封袋装好,贴上有定单号、色温、电压的标签。 5、将已贴好的灯珠的板贴上有定单号、色温、电压的标签。 7、根据定单号、色温、电压的标签对少灯的板进行补灯。 8、将已焊好的板按单号、色温、电压分类放好。 三、注意事项： 1、确保同一种灯珠一定要打到同一块板上。 2、首件确认后才能批量生产。 3、一定要做好标签、分类。 4、相应的板应补相应的灯珠,不得有误。 5、打完一类灯珠后要及时清理台面、贴片机、地上的灯珠,并放到同类灯珠里。 四、品质保证： 1、无色差、不少灯。 2、电阻灯珠要放正。 3、电阻无错.灯珠无反。 制定单位 初版日期 修订日期 审 核 批 准 发行日期 工程部 2 0 1 0 /0 9 /1 6 古镇佳阳电子厂 文件名称 LED 软光条作业指导书 程序名称 接 板 执 锡 接 板 执 锡 一、作业工具及设备： 烙铁、焊锡丝 二、作业方式： 1、组长按定单从贴...
