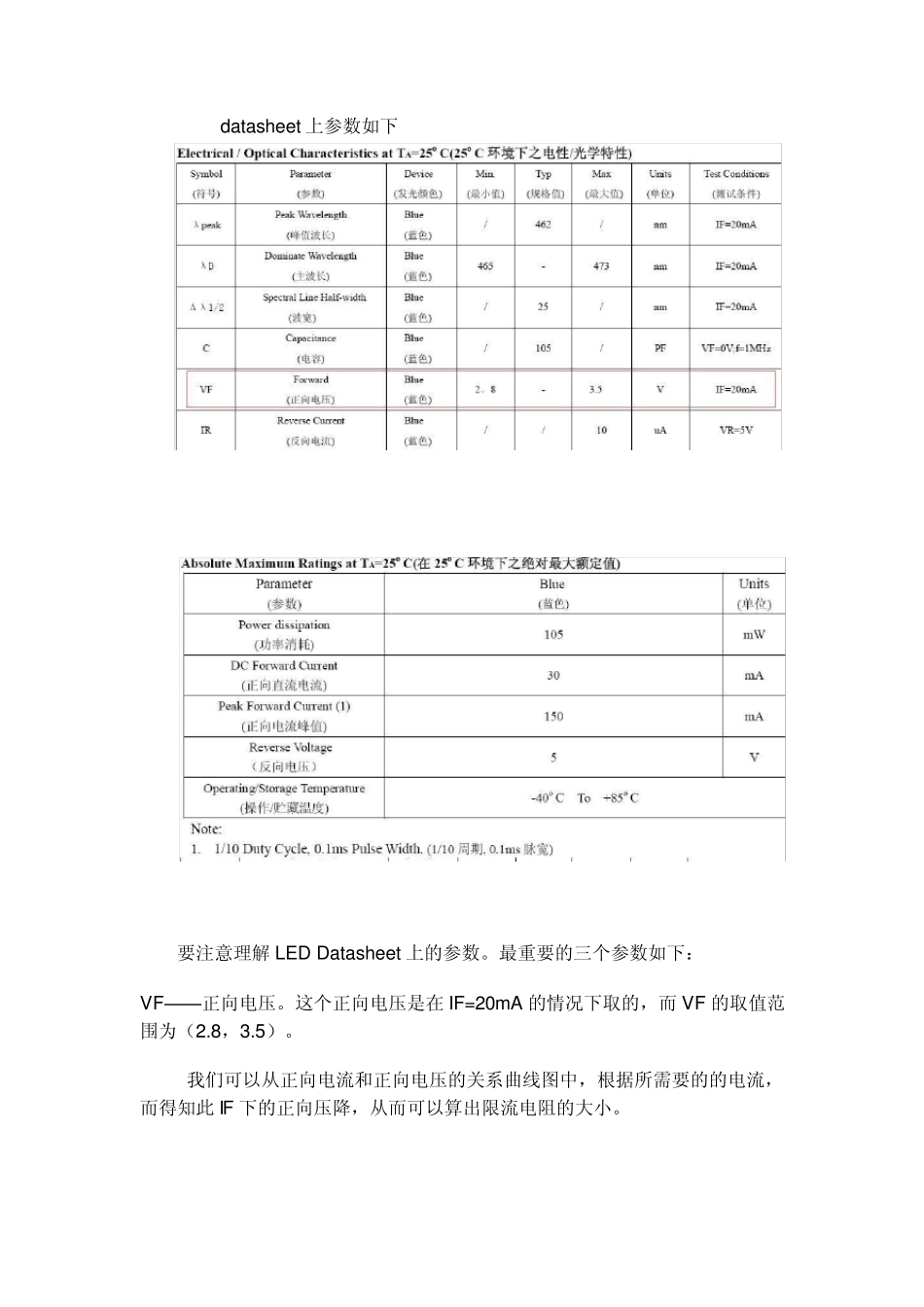

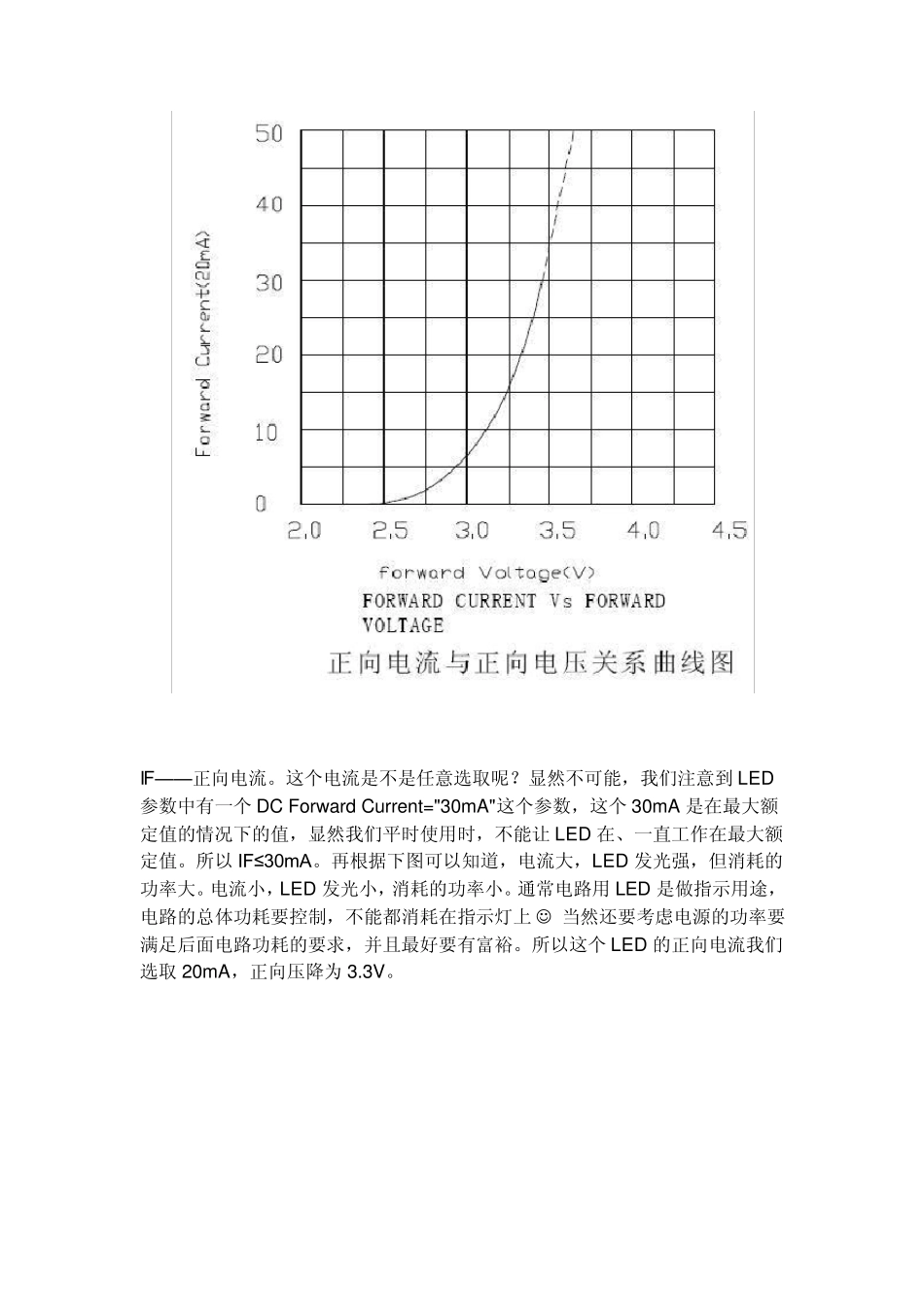

LED 限流电阻的大小计算（原创） 很多时候电路中都用LED 做指示，这就涉及到限流电阻，这个怎么选取呢？ 可以举个例子,贴片蓝色 LED datasheet上参数如下 要注意理解LED Datasheet上的参数。最重要的三个参数如下： VF——正向电压。这个正向电压是在 IF=20mA 的情况下取的，而 VF 的取值范围为（2.8，3.5）。 我们可以从正向电流和正向电压的关系曲线图中，根据所需要的的电流，而得知此 IF 下的正向压降，从而可以算出限流电阻的大小。 IF——正向电流。这个电流是不是任意选取呢？显然不可能，我们注意到LED参数中有一个DC Forw ard Current="30mA"这个参数，这个30mA 是在最大额定值的情况下的值，显然我们平时使用时，不能让LED 在、一直工作在最大额定值。所以 IF≤30mA。再根据下图可以知道，电流大，LED 发光强，但消耗的功率大。电流小，LED 发光小，消耗的功率小。通常电路用LED 是做指示用途，电路的总体功耗要控制，不能都消耗在指示灯上 当然还要考虑电源的功率要满足后面电路功耗的要求，并且最好要有富裕。所以这个LED 的正向电流我们选取20mA，正向压降为 3.3V。 Peak Forw ard Current——最大电流峰值，只是指允许通过二极管的最大正向脉冲电流。发光二极管极限电流。（这是一个脉冲值，占空比 1/10，0.1ms）。这不是说 LED 正向电流可以取这个值，这是一个极限电流，当超过这个极限时，LED 可能会烧毁，所以一般电路都要求有限流电阻。 限流电阻可以根据下式计算： 选取 IF=20mA，VF=3.3V，电源电压 Vcc=5V: 通常取个好一点的值（也就是相近阻值的电阻），R=100Ω。 像LED 这样的元件通常网上都找不到相对应的DataSheet，这时候可以根据经验，估算出限流电阻的大小。可以参考下面给出的参数： 参考一： 一般这样： 红绿LED 的电压一般是1.8~ 2.4V，蓝白是2.8~ 4.2V 3mmLED 的额定电流1~ 10mA 5mmLED 的额定电流5~ 25mA 10mmLED 的额定电流25~ 100mA 如果散热良好，超过额定范围也不会有太大问题。 参考二： 极限参数 (Ta=25℃) 参数 红色 高亮红 黄绿色 黄色 蓝色 单位 反向电压 Vr 5 5 5 5 5 V 正向电流 If 20 20 20 20 20 mA 峰值电流 Ipeak 100 100 100 100 100 mA 功耗 Pt 120 105 105 105 200 mW 工作温度 Ta -40~ +80 -40~ +80 -40~ +80 -40~ +80 -40~ +80 ℃ 储存温度 Tsta -40~ +85 -40...
