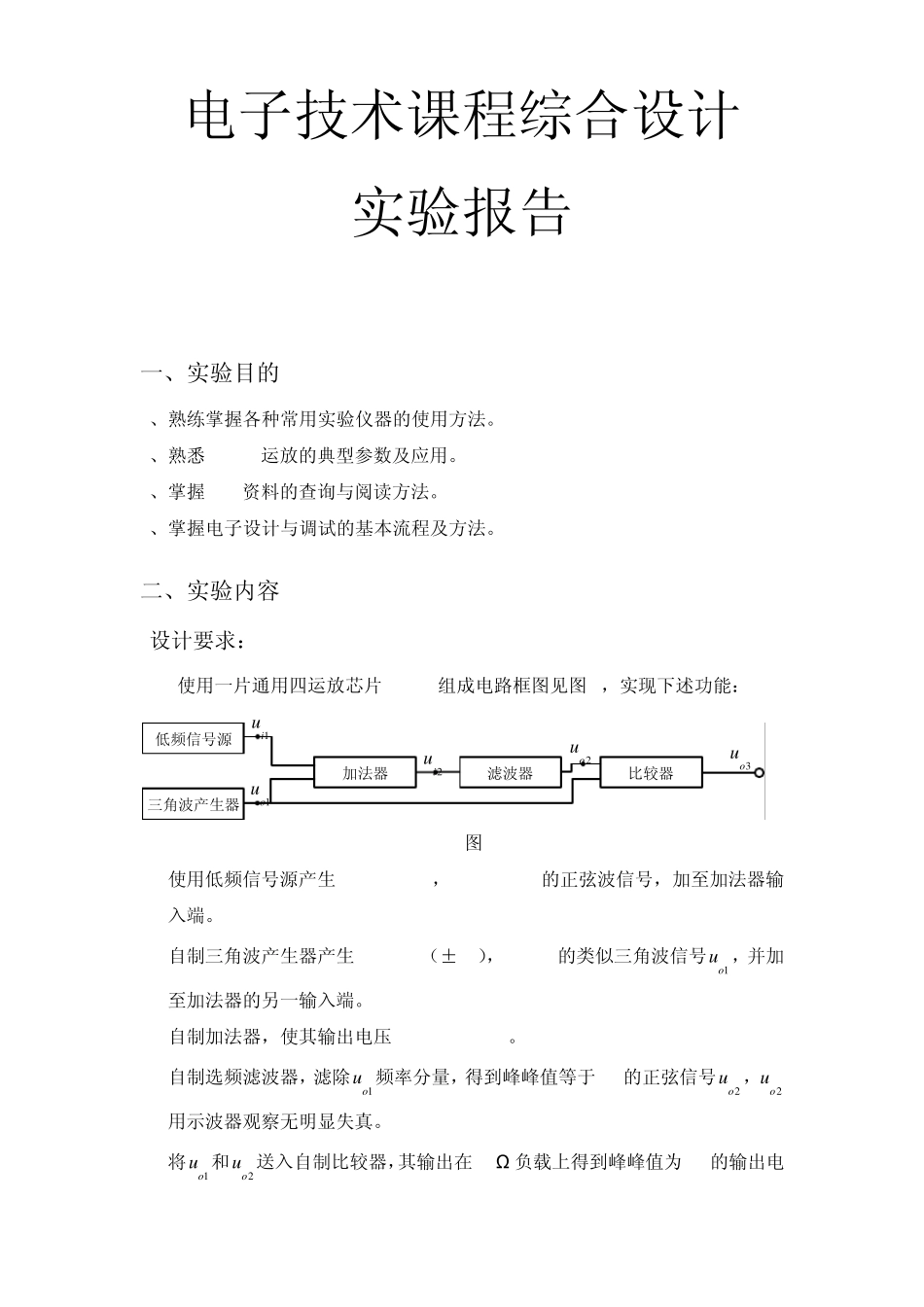

电子技术课程综合设计 实验报告 一、实验目的 1、熟练掌握各种常用实验仪器的使用方法。 2、熟悉LM324运放的典型参数及应用。 3、掌握PDF资料的查询与阅读方法。 4、掌握电子设计与调试的基本流程及方法。 二、实验内容 设计要求： 使用一片通用四运放芯片LM324组成电路框图见图1，实现下述功能： 低频信号源三角波产生器加法器滤波器比较器1iu1ou2iu2ou3ou 图1 1. 使用低频信号源产生Ui1p-p = 0.2V，f0 = 100Hz的正弦波信号，加至加法器输入端。 2. 自制三角波产生器产生T=0.5ms（±5%），Vp-p=4V的类似三角波信号1ou，并加至加法器的另一输入端。 3. 自制加法器，使其输出电压 Ui2 = 10Ui1+Uo1。 4. 自制选频滤波器，滤除1ou频率分量，得到峰峰值等于 9V的正弦信号2ou，2ou用示波器观察无明显失真。 5. 将1ou和2ou送入自制比较器，其输出在 1KΩ 负载上得到峰峰值为 2V的输出电 压3ou 。 方案论证与数值计算： 三角波发生部分：（徐伟骏负责） 方案一： 三角波发生器电路按照由方波经过窗比较器得到，需要两个放大器，不满足实验要求。 方案二： 利用 RC充放电模拟三角波，通过电位器来调节周期至实验要求的值。达到合理利用现有资源高效达到要求的目的。 因此我们采用方案二。 题目要求三角波发生器产生的周期为 T=0.5ms，Vpp=4V的类似三角波。我们采用两个电位器对电路第一部分要求的周期和峰峰值进行调节。R取值范围为0-20K，由公式 T=1/（RC）；选取电容为较常见的473（0.047uf），峰峰值由公式： 计算得R1=2R2；R2=0-20K，所以取R1为 20K-30K； 带通滤波器：（留君侠负责） 方案直接采用现成的电路，比较难的是参数计算部分， 利用公式：2*F*Pi*R*C=1，令C=0.047uf，计算得到电阻R=33.9K， 令C=0.47uf，得R=3.39K， 考虑厂家出场阻值R的误差以及测量误差，比较发现R=3.39K对阻值精度的要求更高一些，相同的阻值偏差较R=33.9K的误差更大。我们选择 R=33.9K，来更好的使中心频率逼近 100HZ。 比较器与加法器电路相对简单，未列出方案论证。 完整电路原理图： 测试结果记录： 三角波发生器部分： 加法器部分： 滤波器部分： 矩形波部分： 电路布局实物图： 设计心得体会： LM324 的综合应用增强了我们的实际动手能力，通过理论联系实际解决具体问题提升了学习电子技术的兴趣。 电路调试的时候花去的时间占据了大半的课程设计时间，通过对本次课程设计的实践，我们进一步熟...
