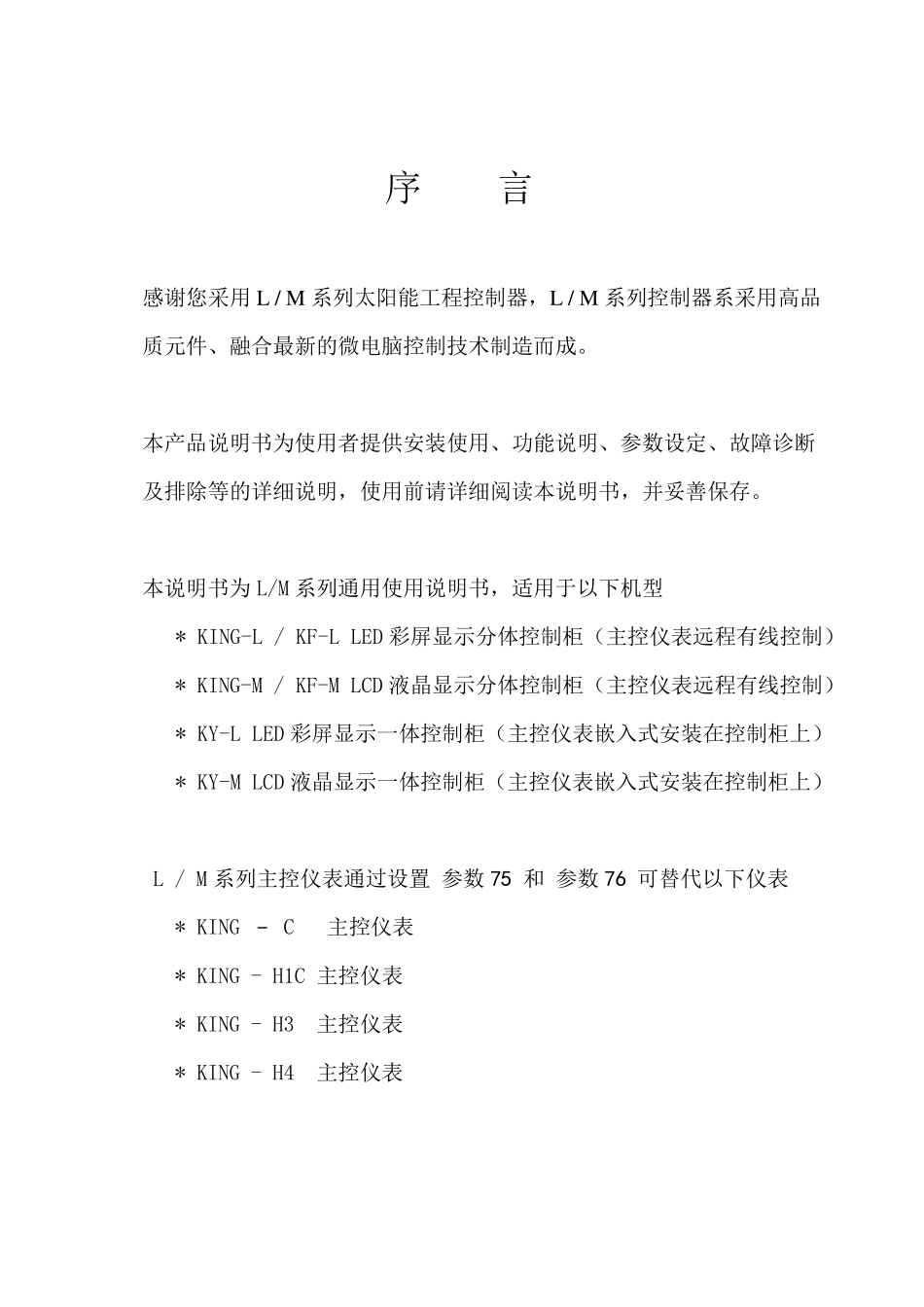

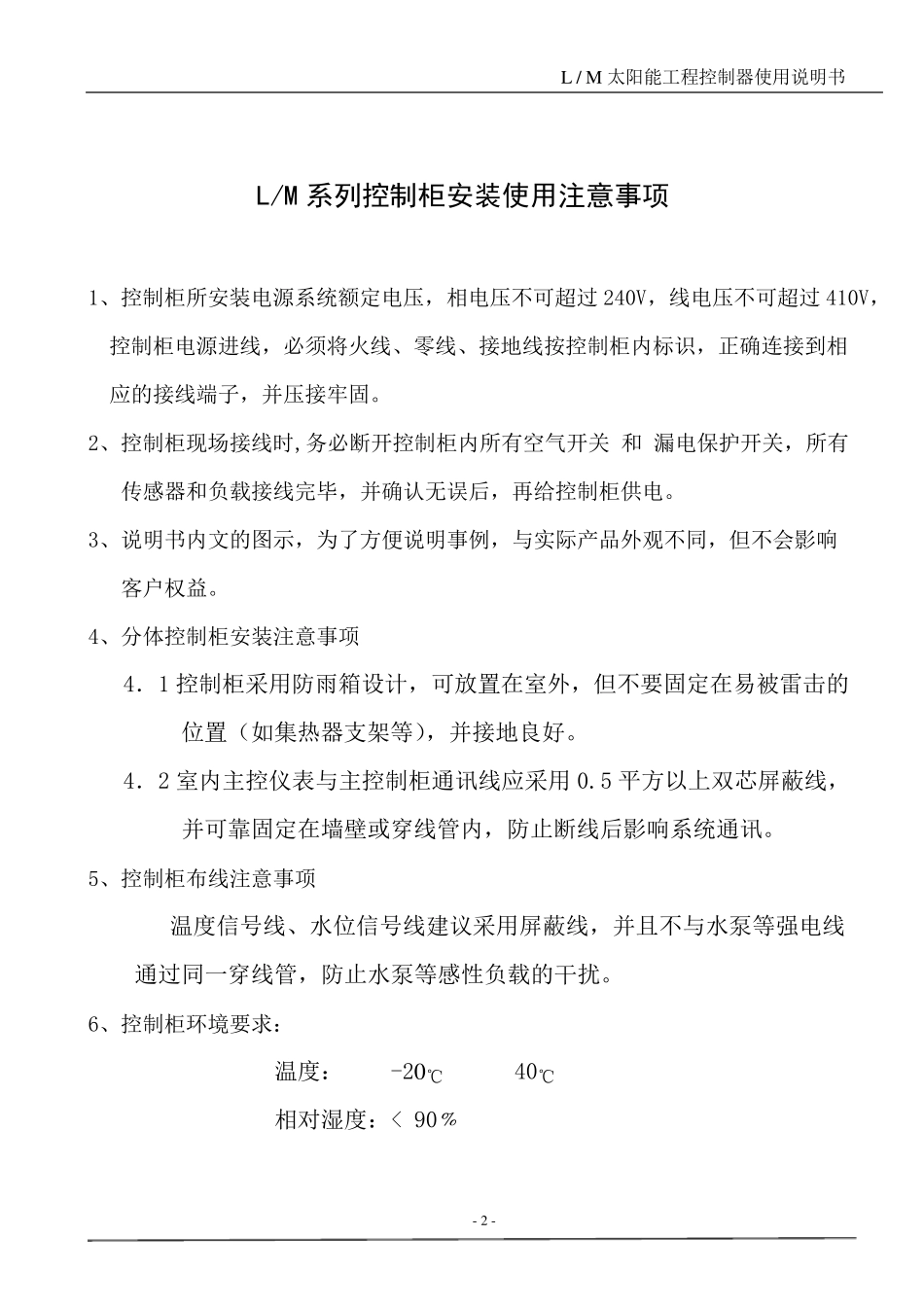

序 言 感谢您采用L / M 系列太阳能工程控制器，L / M 系列控制器系采用高品 质元件、融合最新的微电脑控制技术制造而成。 本产品说明书为使用者提供安装使用、功能说明、参数设定、故障诊断 及排除等的详细说明，使用前请详细阅读本说明书，并妥善保存。 本说明书为 L/M 系列通用使用说明书，适用于以下机型 * KING-L / KF-L LED 彩屏显示分体控制柜（主控仪表远程有线控制） * KING-M / KF-M LCD 液晶显示分体控制柜（主控仪表远程有线控制） * KY-L LED 彩屏显示一体控制柜（主控仪表嵌入式安装在控制柜上） * KY-M LCD 液晶显示一体控制柜（主控仪表嵌入式安装在控制柜上） L / M 系列主控仪表通过设置 参数 75 和 参数 76 可替代以下仪表 * KING – C 主控仪表 * KING - H1C 主控仪表 * KING - H3 主控仪表 * KING - H4 主控仪表 L / M 太阳能工程控制器使用说明书 - 1 - 目 录 1、安装使用注意事项 ……………………………………………… 01 2、仪表与控制柜连接说明…………………………………………… 02 3、温度传感器/负载接线示意图 …………………………………… 02 4、水位传感器使用说明……………………………………………… 03 5、多功能负载使用说明……………………………………………… 04 6、按键操作说明……………………………………………………… 05 7、工作方式说明……………………………………………………… 07 8、显示说明…………………………………………………………… 08 9、控制功能说明 上水功能……………………………………………………10 温差循环功能………………………………………………10 加热功能…………………………………………………… 10 供水功能…………………………………………………… 11 防冻功能…………………………………………………… 11 10、主控制器自动运行功能……………………………………………12 11、集中监控功能…………………………………………………… 12 12、系统参数表……………………………………………………… 12 13、常见故障及排除方法…………………………………………… 16 14、主控制器接线及负载能力……………………………………… 18 L / M 太 阳 能 工 程 控 制 器 使 用 说 明 书 - 2 - L/M 系列控制柜安装使用注意...
