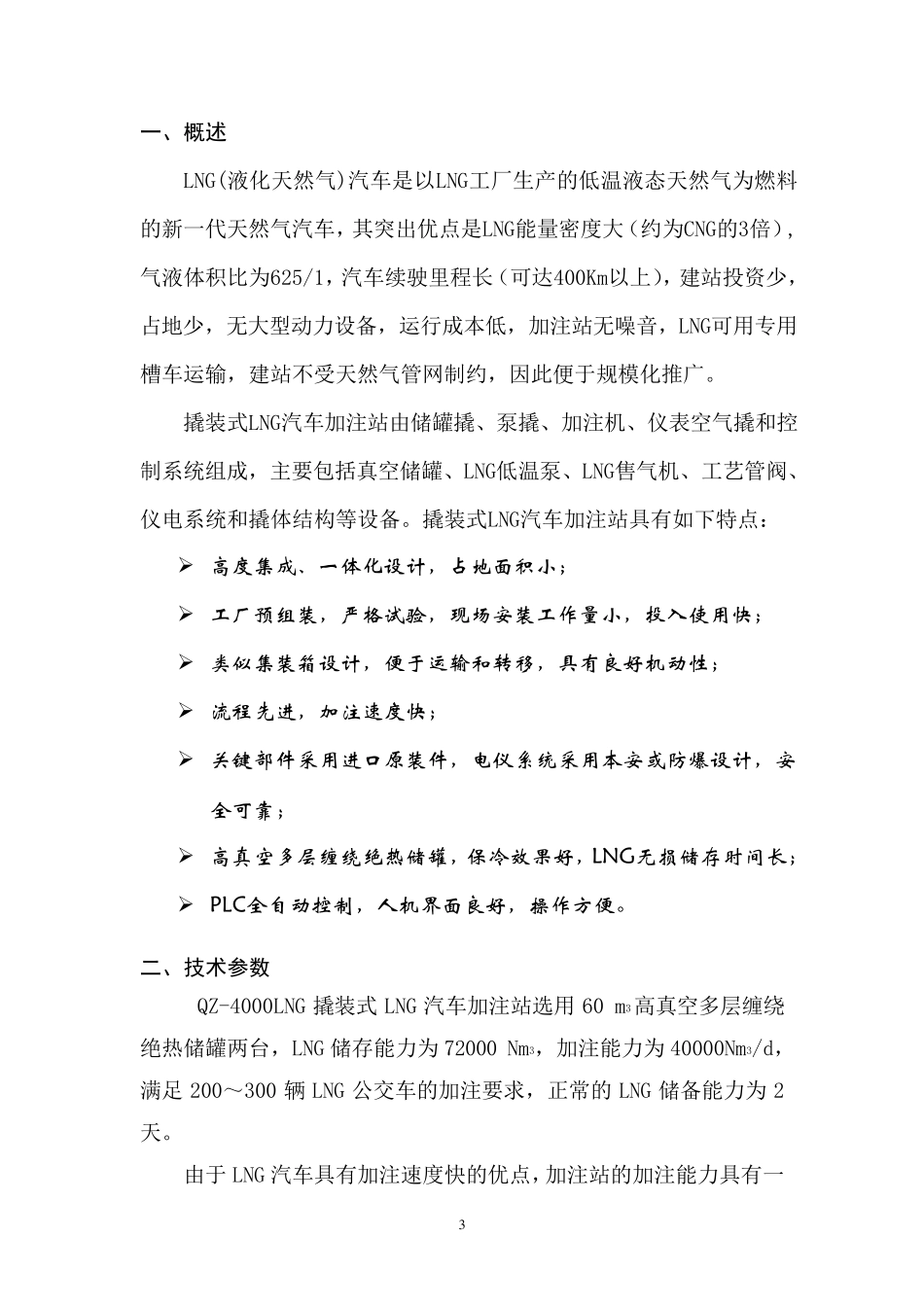

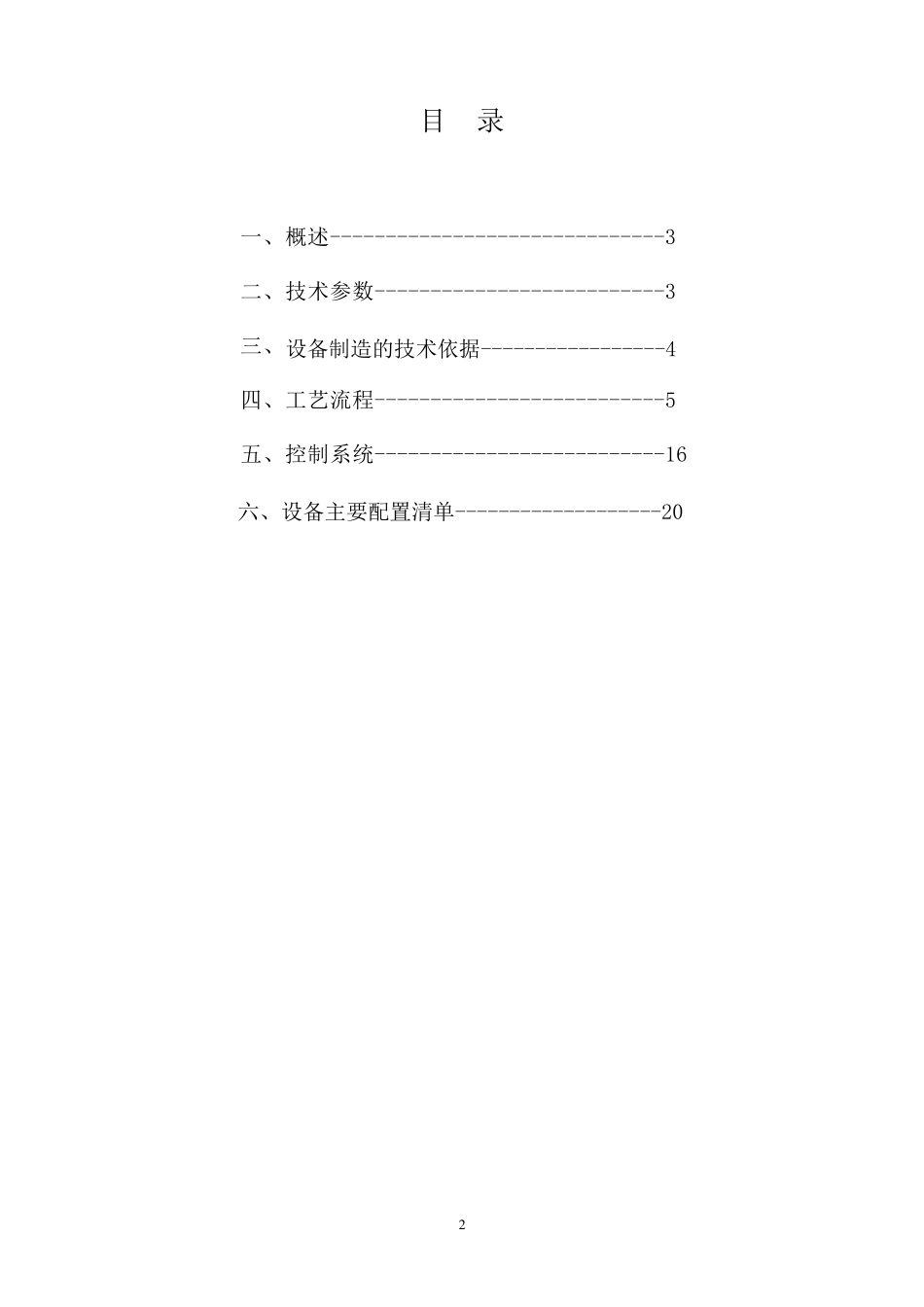

LNG 加注装置技术说明 双罐双泵四机 天津安耐吉燃气技术有限公司 2 目 录 一、概述------------------------------3 二、技术参数--------------------------3 三、设备制造的技术依据-----------------4 四、工艺流程--------------------------5 五、控制系统--------------------------16 六、设备主要配置清单-------------------20 3 一、概述 LNG(液化天然气)汽车是以LNG工厂生产的低温液态天然气为燃料的新一代天然气汽车，其突出优点是LNG能量密度大（约为CNG的3倍）,气液体积比为625/1，汽车续驶里程长（可达400Km以上），建站投资少，占地少，无大型动力设备，运行成本低，加注站无噪音，LNG可用专用槽车运输，建站不受天然气管网制约，因此便于规模化推广。 撬装式LNG汽车加注站由储罐撬、泵撬、加注机、仪表空气撬和控制系统组成，主要包括真空储罐、LNG低温泵、LNG售气机、工艺管阀、仪电系统和撬体结构等设备。撬装式LNG汽车加注站具有如下特点： ➢ 高 度 集 成 、 一 体 化 设 计 ， 占 地 面 积 小 ； ➢ 工 厂 预 组 装 ， 严 格 试 验 ， 现 场 安 装 工 作 量 小 ， 投 入 使 用 快 ； ➢ 类 似 集 装 箱 设 计 ， 便 于 运 输 和 转 移 ， 具 有 良 好 机 动 性 ； ➢ 流 程 先 进 ， 加 注 速 度 快 ； ➢ 关 键 部 件 采 用 进 口 原 装 件 ， 电 仪 系 统 采 用 本 安 或 防 爆 设 计 ， 安全 可 靠 ； ➢ 高 真 空 多 层 缠 绕 绝 热 储 罐 ， 保 冷 效 果 好 ， LNG无 损 储 存 时 间 长 ； ➢ PLC全 自 动 控 制 ， 人 机 界 面 良 好 ， 操 作 方 便 。 二、技术参数 QZ-4000LNG 撬装式LNG 汽车加注站选用60 m3高真空多层缠绕绝热储罐两台，LNG 储存能力为72000 Nm3，加注能力为40000Nm3/d，满足 200～300 辆 LNG 公交车的加注要求，正常的LNG 储备能力为2天。 由于LNG 汽车具有加注速度快的优点，加注站的加注能力具有一 4 定的弹性范围，在LNG 气源供应有保障的情况下，其加注能力是大于40000 Nm3/d 的标定能力的。 可接受的LNG 卸车压力：0～0.6MPag 温度：-162～-130℃ 储罐全容积：60m3*2 最大天然气储存量：72000Nm3 储罐最高工作压力：1.2MPa 加注速度：150L/min*4 系统设计压力：1.6 MPa 系...
