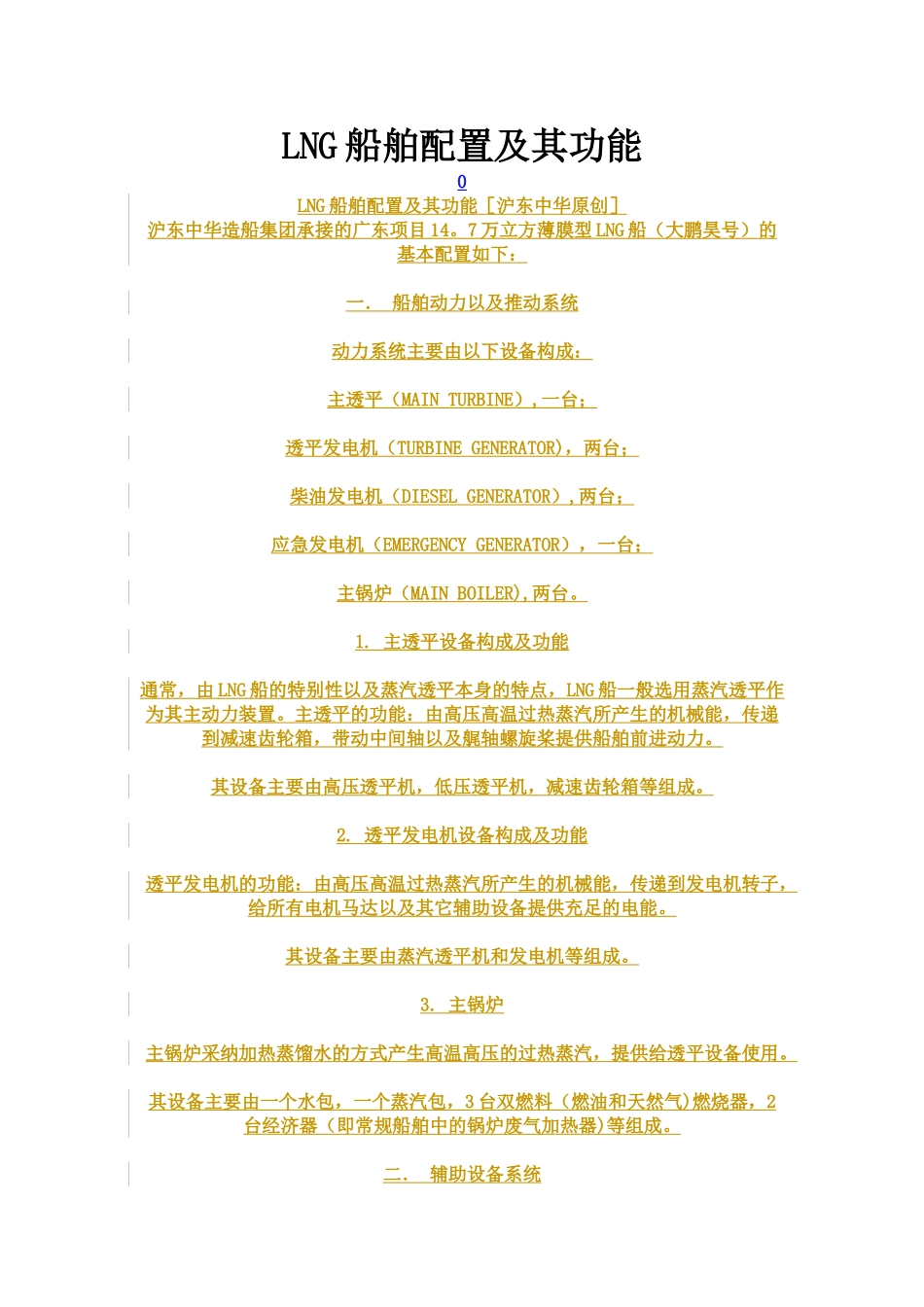

LNG 船舶配置及其功能0LNG 船舶配置及其功能［沪东中华原创］沪东中华造船集团承接的广东项目 14。7 万立方薄膜型 LNG 船（大鹏昊号）的基本配置如下：一． 船舶动力以及推动系统动力系统主要由以下设备构成：主透平（MAIN TURBINE）,一台；透平发电机（TURBINE GENERATOR)，两台；柴油发电机（DIESEL GENERATOR）,两台；应急发电机（EMERGENCY GENERATOR），一台；主锅炉（MAIN BOILER),两台。1. 主透平设备构成及功能通常，由 LNG 船的特别性以及蒸汽透平本身的特点，LNG 船一般选用蒸汽透平作为其主动力装置。主透平的功能：由高压高温过热蒸汽所产生的机械能，传递到减速齿轮箱，带动中间轴以及艉轴螺旋桨提供船舶前进动力。其设备主要由高压透平机，低压透平机，减速齿轮箱等组成。2. 透平发电机设备构成及功能透平发电机的功能：由高压高温过热蒸汽所产生的机械能，传递到发电机转子，给所有电机马达以及其它辅助设备提供充足的电能。其设备主要由蒸汽透平机和发电机等组成。3. 主锅炉主锅炉采纳加热蒸馏水的方式产生高温高压的过热蒸汽，提供给透平设备使用。其设备主要由一个水包，一个蒸汽包，3 台双燃料（燃油和天然气)燃烧器，2台经济器（即常规船舶中的锅炉废气加热器)等组成。二． 辅助设备系统辅助设备系统主要由以下设备构成：透平给水泵（TURBINE FEED WATER PUMP）,两台;氮气发生器(NITROGEN GENERATOR），一台；惰性气体发生器（INERT GAS GENERATOR），两台；制淡装置（FRESH WATRE GENERATOR）,两台；锅炉强力风机（BOILER FORCING FUN),三台；空气压缩机（AIR COMPERASSOR）,三台；各类油泵水泵（VIOUS OF OIL AND WATER PUMPS）。1. 透平给水泵透平给水泵的主要作用是：将标准工作状况下的蒸馏水提供给锅炉水包进行燃烧加热,或提供给经济器进行废气加热.2。 氮气发生器氮气系统提供足够的氮气用于如下用途：挥发气回气空压机和燃气空压机的密封;液货管和透气主管的吹洗;锅炉燃气主管路的供气置换；货舱绝缘层的充气。氮气分配系统由两台氮气发生器和一个氮气缓冲柜组成。3. 惰性气体发生器惰性气体系统主要用于 LNG 货物加注前后货舱和管路的惰化干燥、驱气和管路清扫。惰性气体发生器主要有以下单元构成：一个由冷却清洗塔，燃烧器组成的发生单元；两台燃烧供气风机；一个冷却单元；一个干燥单元。4. 制淡装置制淡装置的作用是将海水或者冷凝水制造成可用于生活或者工作用途的淡...
