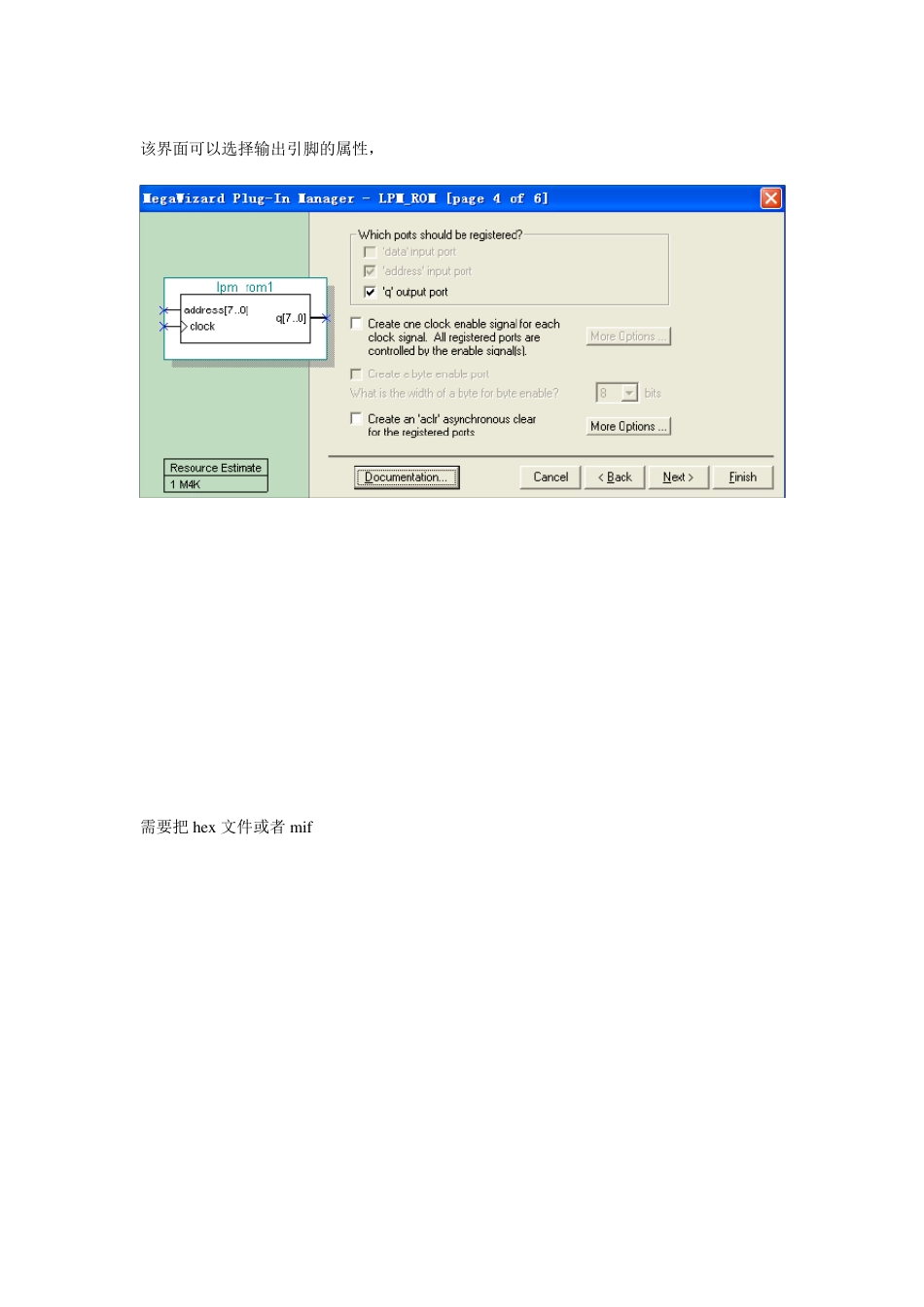

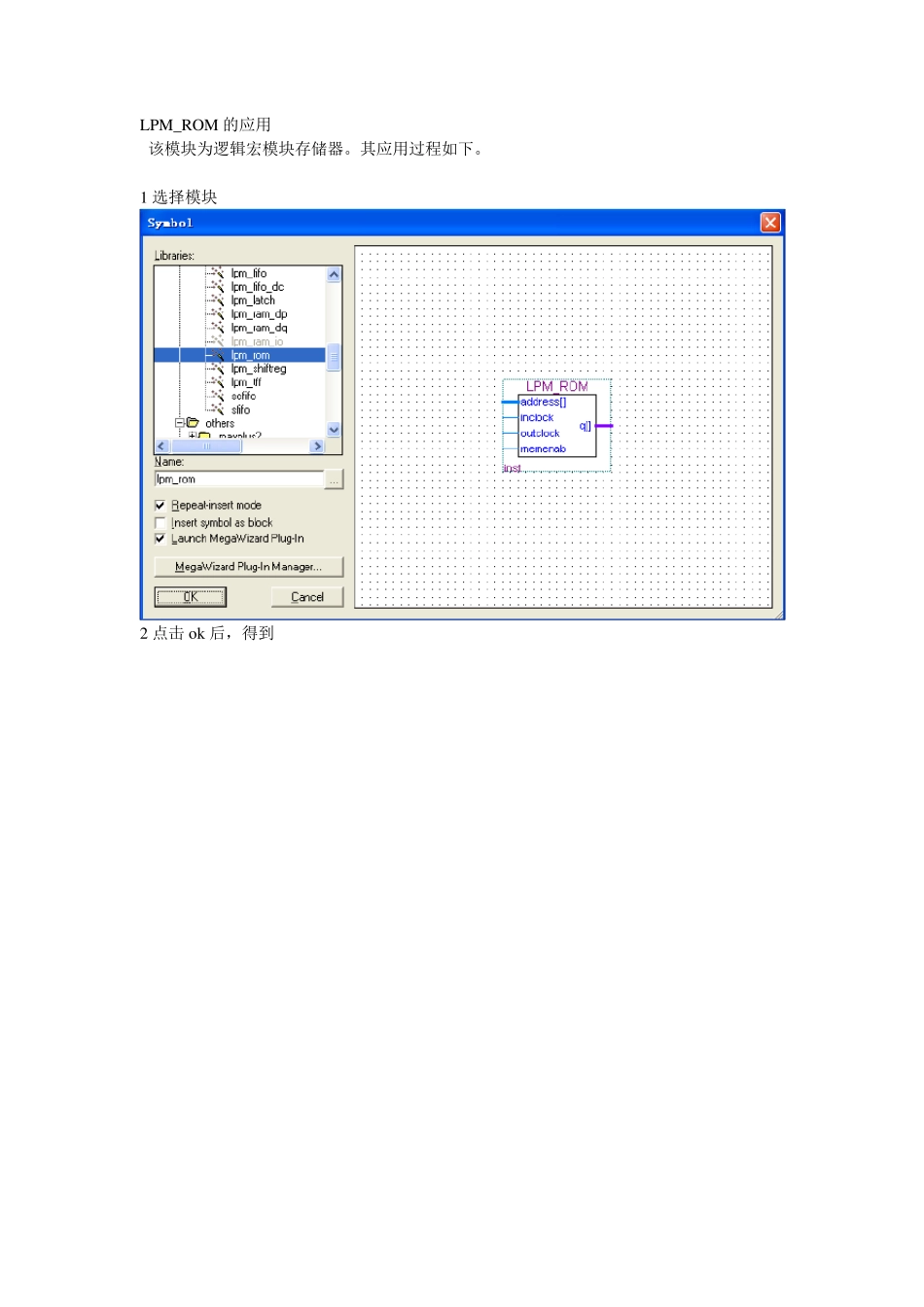

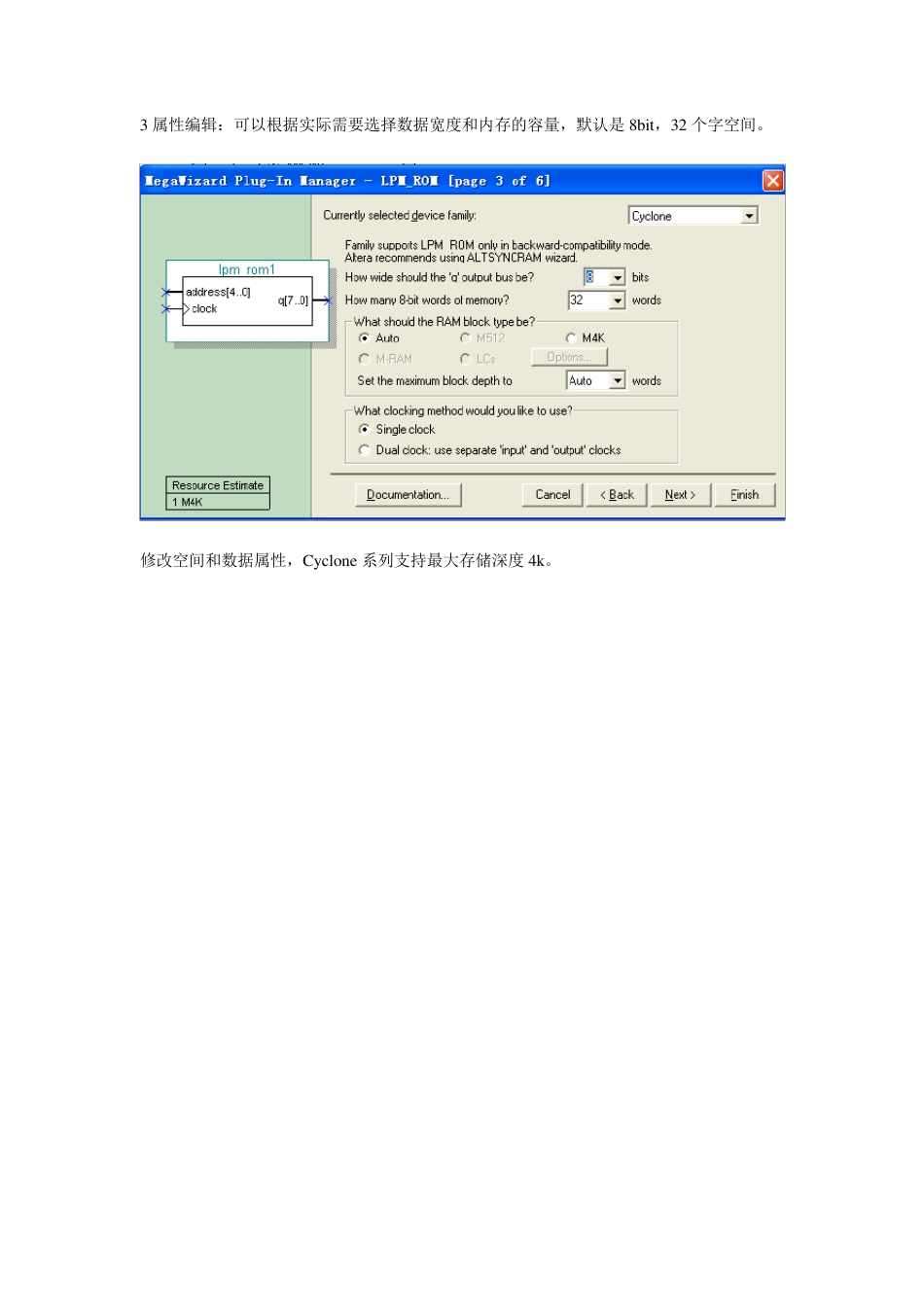

LPM_ROM 的应用 该模块为逻辑宏模块存储器。其应用过程如下。 1 选择模块 2 点击 ok后，得到 3 属性编辑：可以根据实际需要选择数据宽度和内存的容量，默认是8bit，32 个字空间。 修改空间和数据属性，Cy clone 系列支持最大存储深度4k。 该界面可以选择输出引脚的属性， 需要把 hex文件或者 mif 其中mif 文件或者hex 文件可以由多种形式生成。或由多种工具获得， 如 Qu artu s 的 Tex t File 编辑器、Matlab 等。 完成设置： 放置该模块： 按照基本操作步骤添加引脚，并进行编译，排除错误。注意总线形式的引脚设置方法。 双击引脚标识，修改对话框中的内容，获得总线连接方式。 按照常规的方法建立仿真文件，调入引脚，设置仿真时间，设置信号属性， 注意使用 tools/option，修改相应的仿真时间属性，这样才能达到理想的效果。 对仿真文件的输入信号设定仿真值。 修改地址总线的值 修改时钟周期值： 修改结果可以得到： 编译成功后，仿真，获得仿真结果： 每个工程文件，应该只有一个波形文件，即.vw f，否则可能仿真失败： 仔细观察仿真结果发现，每输出一次内存的内容，需要两个时钟周期。 特别注意 MATLAB 生成mif 文件的部分：其程序是： 一下程序可以生成，.mif 格式文件数据文件，但是 QUARTUSII 不能直接使用，还要进行修改。 x=0:1:255; y=round(50*sin(2*pi*x/255))+50; a=[x;y] fid=fopen('rom.mif','w'); fprintf(fid,'%d:%d;\n',a); fclose(fid); 在数据文件开始部分加入以下程序： WIDTH=8; DEPTH=256; ADDRESS_RADIX=DEC; DATA_RADIX=DEC; CONTENT BEGIN 得到： 在结束部分加入结束标识： END 可以得到： 这样构成的数据文件，.mif可以直接加入到FPGA中。 该任务完成。
