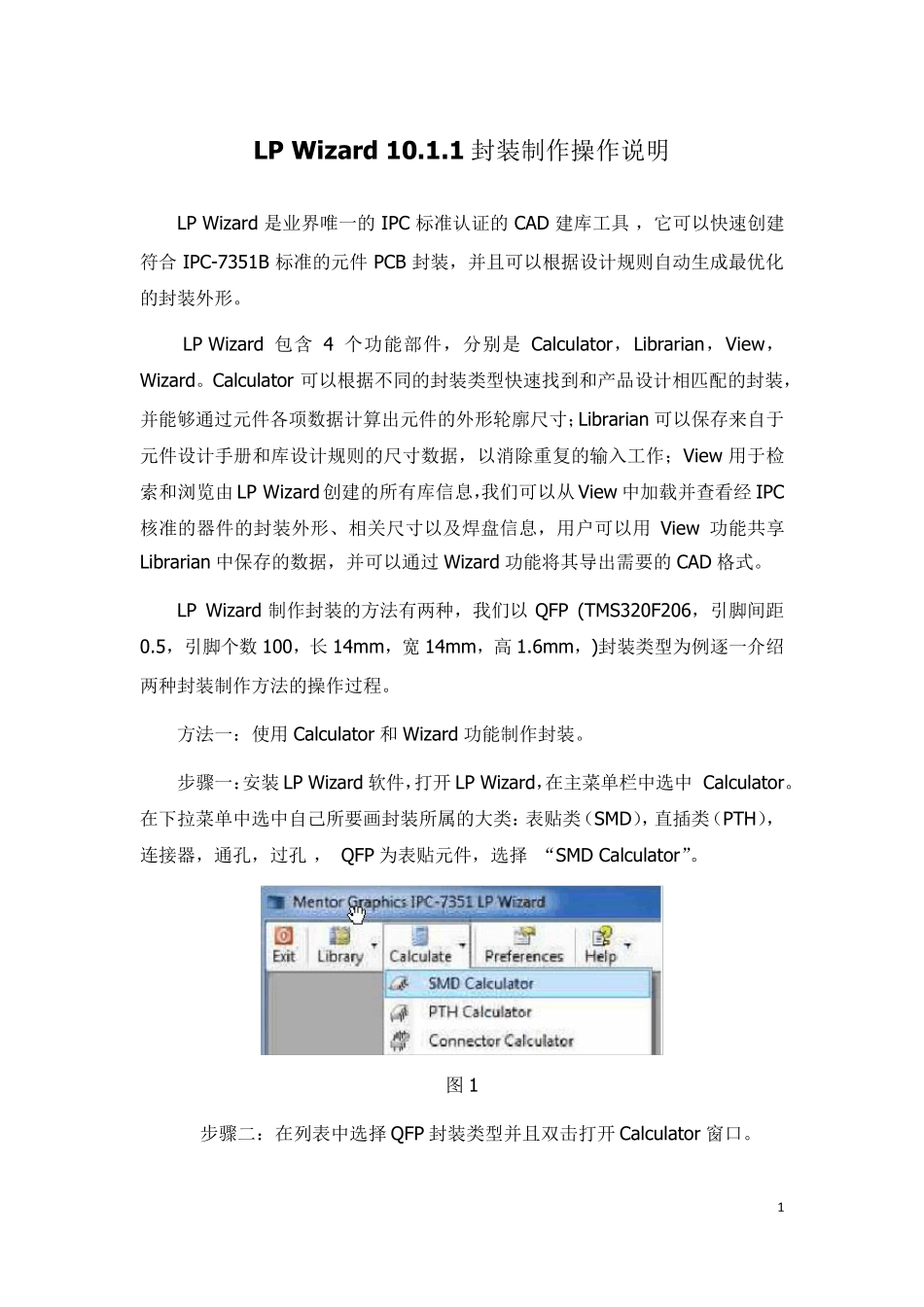

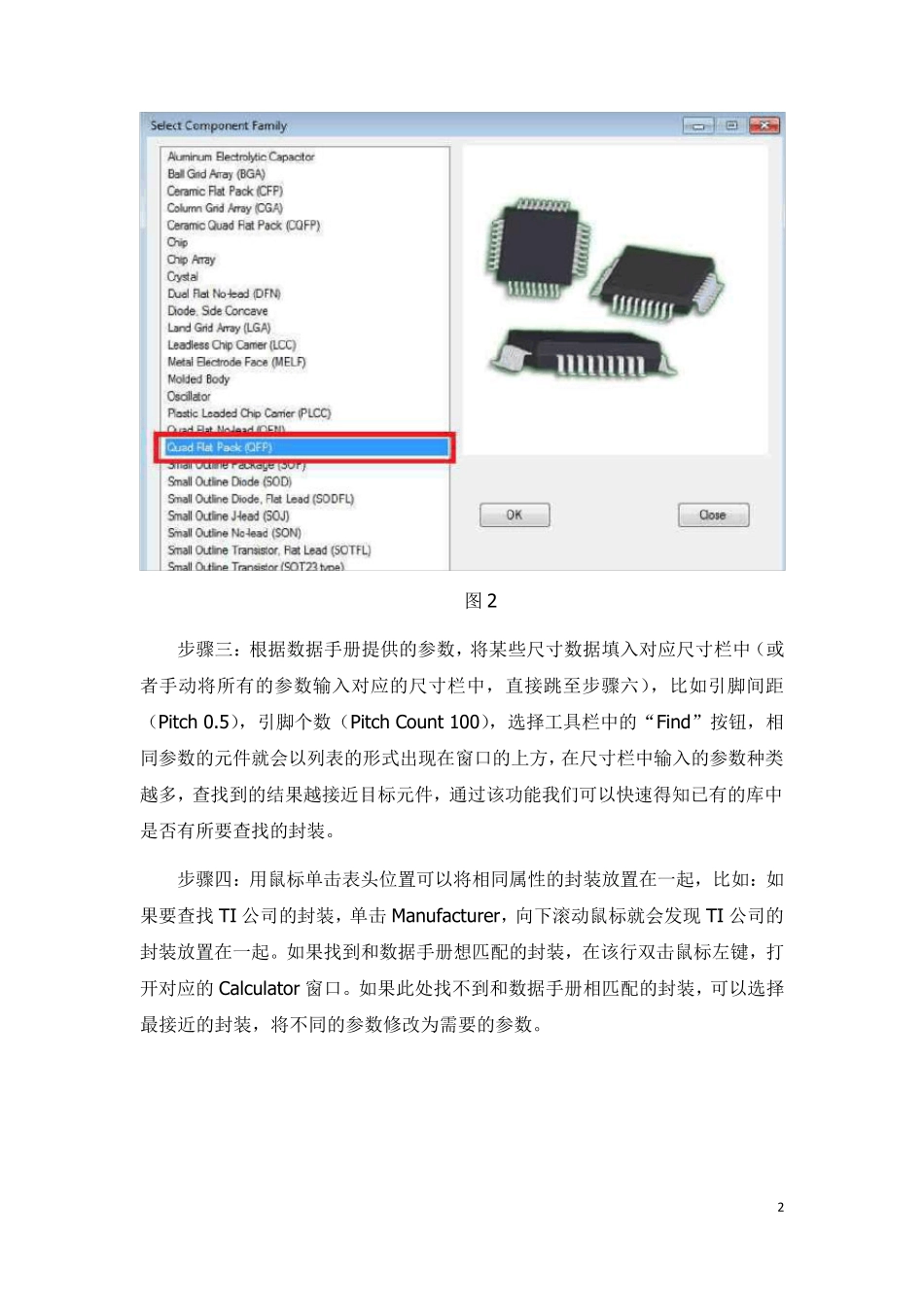

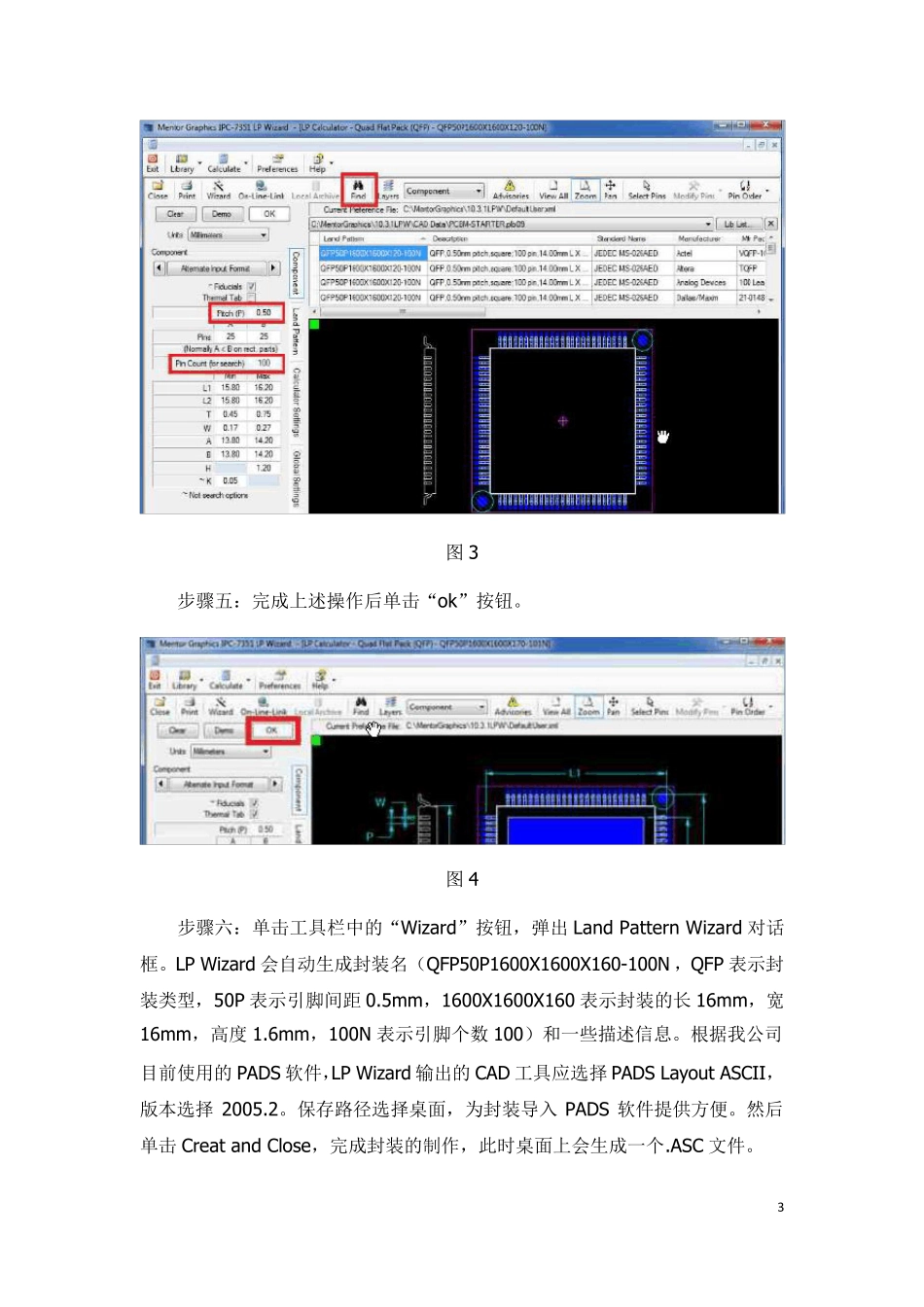

1 LP Wizard 10.1.1 封装制作操作说明 LP Wizard 是业界唯一的 IPC 标准认证的 CAD 建库工具 ，它可以快速创建符合 IPC-7351B 标准的元件 PCB 封装，并且可以根据设计规则自动生成最优化的封装外形。 LP Wizard 包含 4 个功能部件，分别是 Calculator，Librarian，View，Wizard。 Calculator 可以根据不同的封装类型快速找到和产品设计相匹配的封装，并能够通过元件各项数据计算出元件的外形轮廓尺寸；Librarian 可以保存来自于元件设计手册和库设计规则的尺寸数据，以消除重复的输入工作；View 用于检索和浏览由 LP Wizard创建的所有库信息，我们可以从 View 中加载并查看经 IPC核准的器件的封装外形、相关尺寸以及焊盘信息，用户可以用 View 功能共享Librarian 中保存的数据，并可以通过 Wizard 功能将其导出需要的 CAD 格式。 LP Wizard 制作封装的方法有两种，我们以 QFP (TMS320F206，引脚间距0.5，引脚个数 100，长14mm，宽14mm，高1.6mm，)封装类型为例逐一介绍两种封装制作方法的操作过程。 方法一：使用 Calculator 和 Wizard 功能制作封装。 步骤一：安装 LP Wizard 软件，打开LP Wizard，在主菜单栏中选中 Calculator。在下拉菜单中选中自己所要画封装所属的大类：表贴类（SMD），直插类（PTH），连接器，通孔，过孔 ， QFP 为表贴元件，选择 “SMD Calculator”。 图 1 步骤二：在列表中选择QFP 封装类型并且双击打开Calculator 窗口。2 图2 步骤三：根据数据手册提供的参数，将某些尺寸数据填入对应尺寸栏中（或者手动将所有的参数输入对应的尺寸栏中，直接跳至步骤六），比如引脚间距（Pitch 0.5），引脚个数（Pitch Cou nt 100），选择工具栏中的“Find”按钮，相同参数的元件就会以列表的形式出现在窗口的上方，在尺寸栏中输入的参数种类越多，查找到的结果越接近目标元件，通过该功能我们可以快速得知已有的库中是否有所要查找的封装。 步骤四：用鼠标单击表头位置可以将相同属性的封装放置在一起，比如：如果要查找 TI 公司的封装，单击 Manu factu rer，向下滚动鼠标就会发现 TI 公司的封装放置在一起。如果找到和数据手册想匹配的封装，在该行双击鼠标左键，打开对应的Calcu lator 窗口。如果此处找不到和数据手册相匹配的封装，可以选择最接近的封装，将不同的参数修改为需要的参数。 3 图3 步骤五：完成上述操作后单击“ok”按钮。 ...
