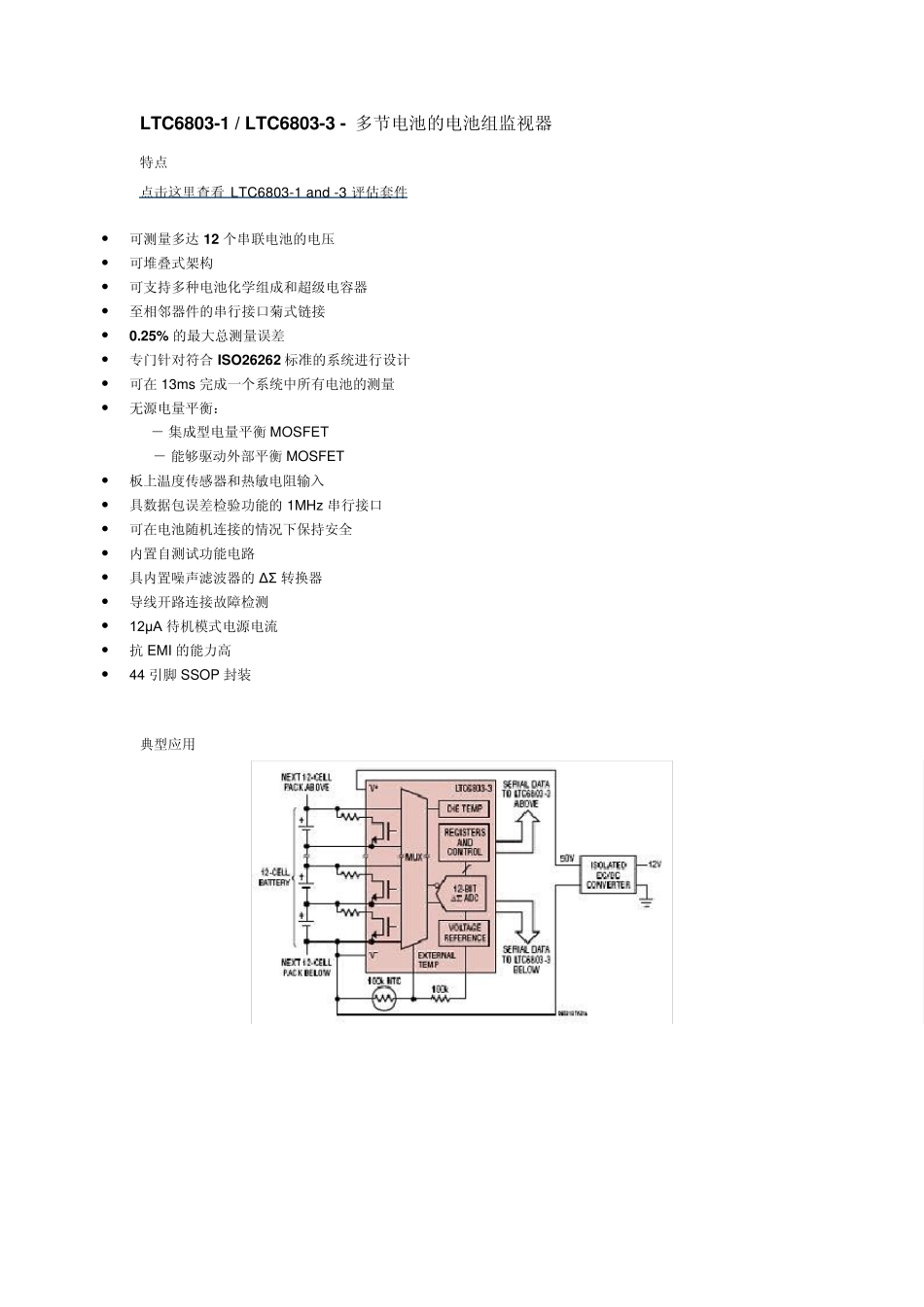

LTC6803-1 / LTC6803-3 - 多节电池的电池组监视器 特点 点击这里查看 LTC6803-1 and -3 评估套件 可测量多达 12 个串联电池的电压 可堆叠式架构 可支持多种电池化学组成和超级电容器 至相邻器件的串行接口菊式链接 0.25% 的最大总测量误差 专门针对符合 ISO26262 标准的系统进行设计 可在 13ms 完成一个系统中所有电池的测量 无源电量平衡: ― 集成型电量平衡 MOSFET ― 能够驱动外部平衡 MOSFET 板上温度传感器和热敏电阻输入 具数据包误差检验功能的 1MHz 串行接口 可在电池随机连接的情况下保持安全 内置自测试功能电路 具内置噪声滤波器的 ΔΣ 转换器 导线开路连接故障检测 12μA 待机模式电源电流 抗 EMI 的能力高 44 引脚 SSOP 封装 典型应用 返回顶部 描述 LTC®6803 是第二代的完整电池监视 IC,内置一个 12 位 ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每个LTC6803 能够测量多达 12 个串接电池或超级电容器的电压。通过运用一个独特的电平移位串行接口,可以把多个 LTC6803-1 / LTC6803-3 器件串联起来 (无需使用光耦合器或光隔离器),以监视长串串接电池中每节电池的电压。每个电池输入具有一个相关联的 MOSFET 电源开关,用于对过度充电的电池进行放电。LTC6803-1 在内部将电池组的底端与V― 相连。该器件的引脚与 LTC6802-1 兼容,从而提供了一款直接替代型的升级方案。LTC6803-3 则把电池组的底端与V― 分开,故而改善了第一节电池 (cell 1) 的测量准确度。 LTC6803 提供了一种用于将电源电流减小至 12μ A 的待机模式。此外,LTC6803 还可从一个隔离型电源来供电,因而提供了一种将电池组吸收电流减小至零的方法。 对于要求可单独寻址的串行通信的应用,请参考 LTC6803-2 / LTC6803-4。 返回顶部 封装 SSOP-44 返回顶部 订购信息  以 PBF 结尾的器件型号表示这些是无铅型器件。如需了解有关含铅涂层器件的信息,请与凌力尔特公司联系。  型号当中包含 TR 或 TRM 的器件分别采用卷带装或 500 片微型卷带装的形式进行装运。  如需了解更多的细节,请查阅我们一般订购信息或产品数据手册。 各种封装型式和定价 器件型号 封装 引脚 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量) *...
