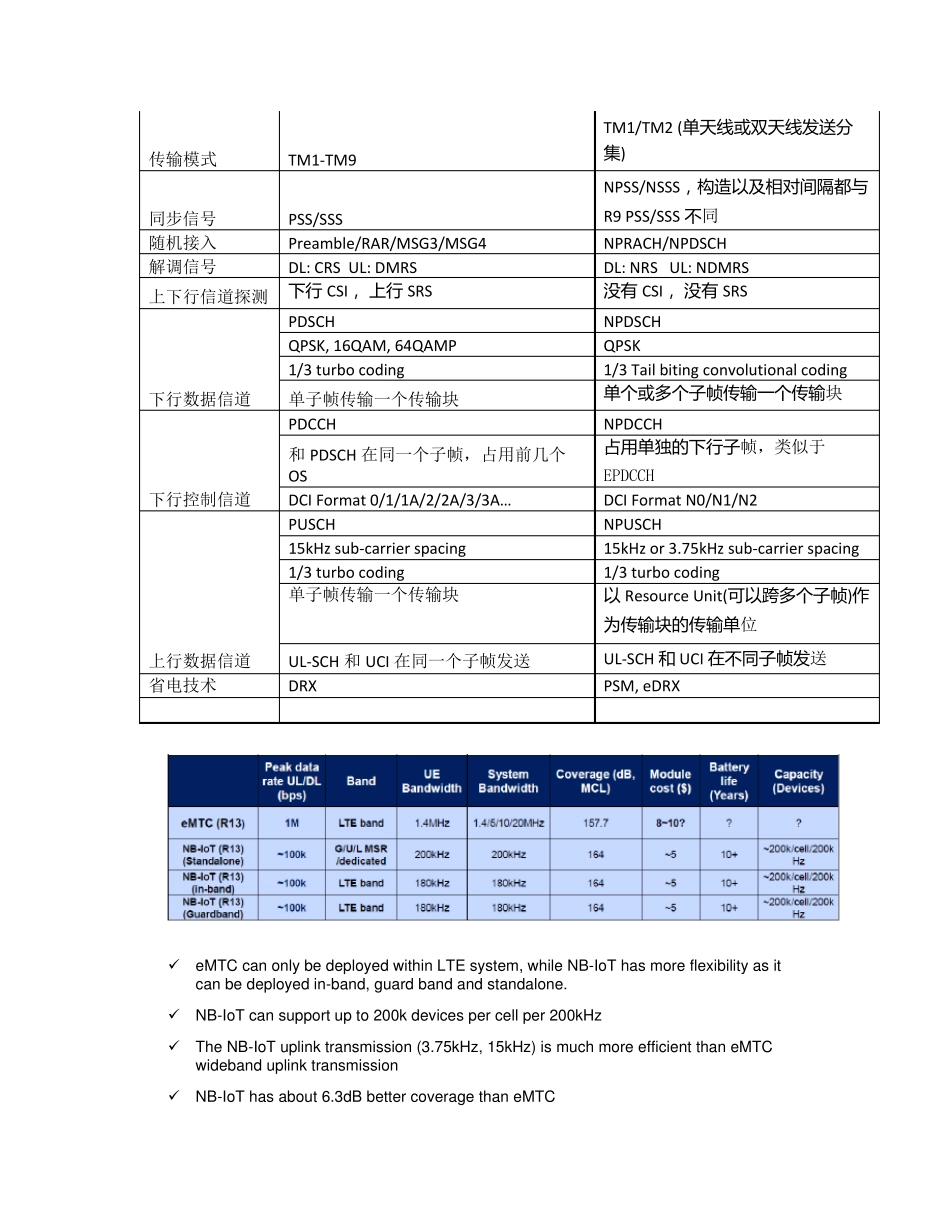

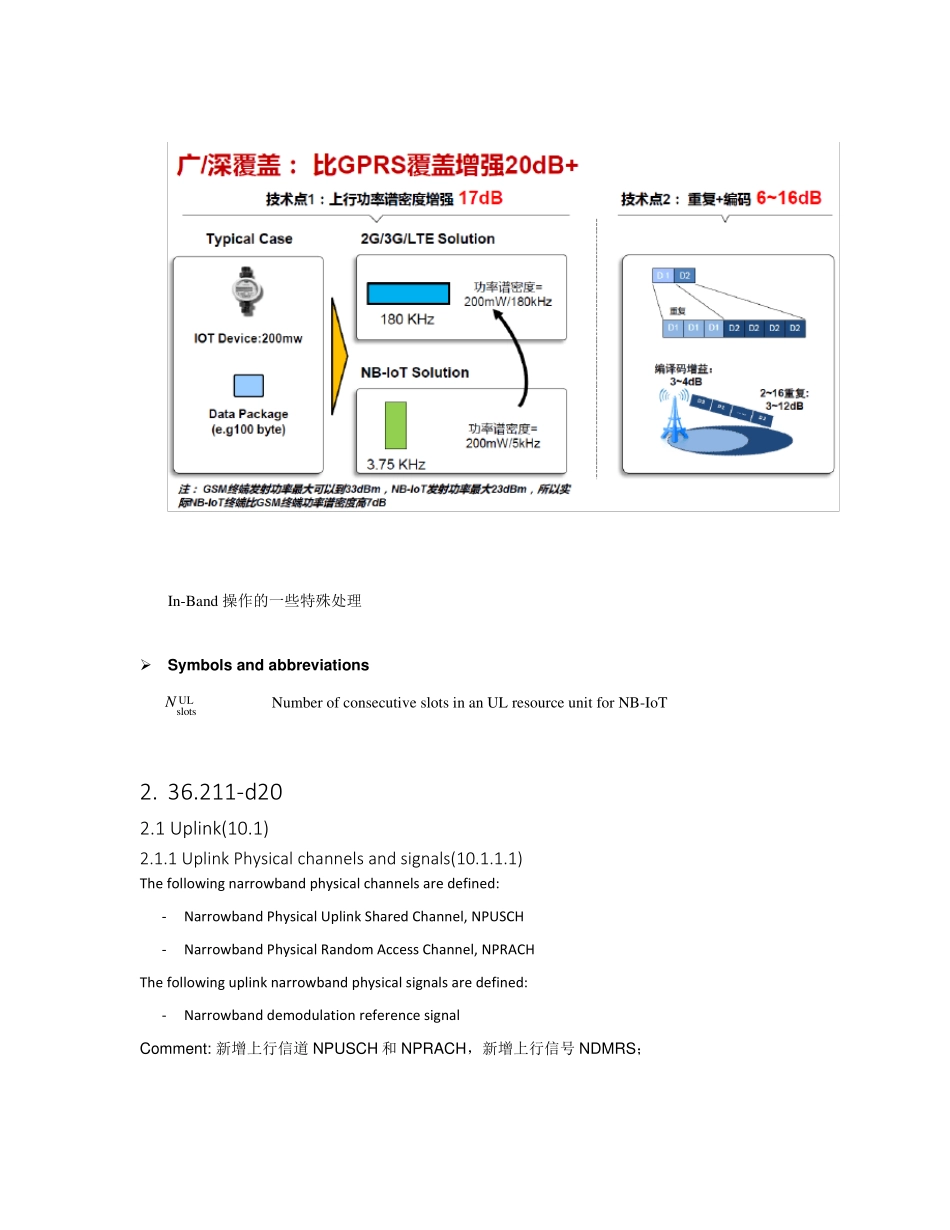

NB-IOT protocol collection 1. NB-IOT基本概念 ➢ Improved indoor coverage, support for massive number of low throughput devices, low delay sensitivity, ultra low device cast, low device power consumption ➢ NB-IOT should support 3 different modes of operation： ✓ ‘Stand-alone operation’ utilizing for example the spectrum currently being used by GERAN systems as a replacement of one or more GSM carriers, as well as scattered spectrum for potential IoT deployment. ✓ ‘Guard band operation’ utilizing the unused resource blocks within a LTE carrier’s guard-band ✓ ‘In-band operation’ utilizing resource blocks within a normal LTE carrier ➢ 180kHz UE RF bandwidth for both downlink and uplink ➢ 上行支持 15kHz 和 3.75kHz 两种 subcarrier spacing；下行仅支持 15kHz 的 sub-carrier spacing ✓ 3.75kHz 只支持 single-Tone； 可以提供更大的覆盖，CP 较长，对 timing 要求放松了； ✓ 更小的功耗 ➢ 仅支持 type-B half-duplex FDD operation(ty pe-B 定义参考 3GPP 36.211 R13 chapter 6.2.5) ➢ NB-IOT vs eMTC vs legacy LTE LTE R9 NB-IoT 系统带宽 1.4M/3M/5M/10M/15M/20M 200kHz 工作模式 full duplex FDD/TDD half-duplex FDD 最大传输速率 DL: 150Mbps; UL 50Mbps DL/UL: < 200kbps 频带部署方式 LTE 授 权 频 段 带 内 ， 带 外 ， 保 护 带 三种部署方式 覆盖范围(MCL) ~145dB 164dB 子载波间隔 DL/UL: 15kHz DL: 15kHz, UL: 15kHz or 3.75kHz 传输模式 TM1-TM9 TM1/TM2 (单 天 线 或 双 天 线 发 送 分集 ) 同步信号 PSS/SSS NPSS/NSSS， 构 造 以 及 相 对 间 隔 都 与R9 PSS/SSS 不 同 随机接入 Preamble/RAR/MSG3/MSG4 NPRACH/NPDSCH 解调信号 DL: CRS UL: DMRS DL: NRS UL: NDMRS 上下行信道探测 下 行 CSI， 上 行 SRS 没 有 CSI， 没 有 SRS 下行数据信道 PDSCH NPDSCH QPSK, 16QAM, 64QAMP QPSK 1/3 turbo coding 1/3 Tail biting convolutional coding 单子帧传输一个传输块 ...
