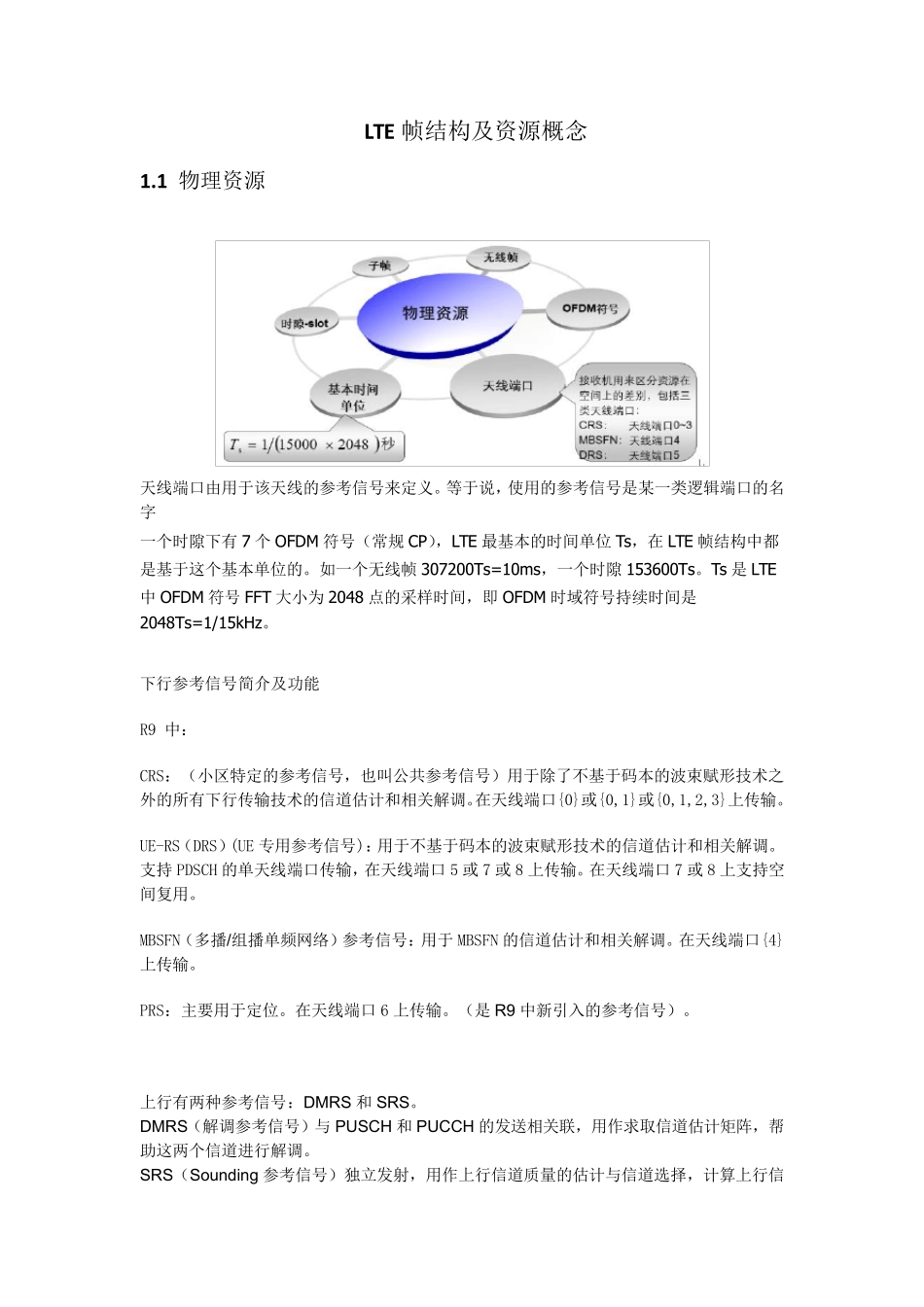

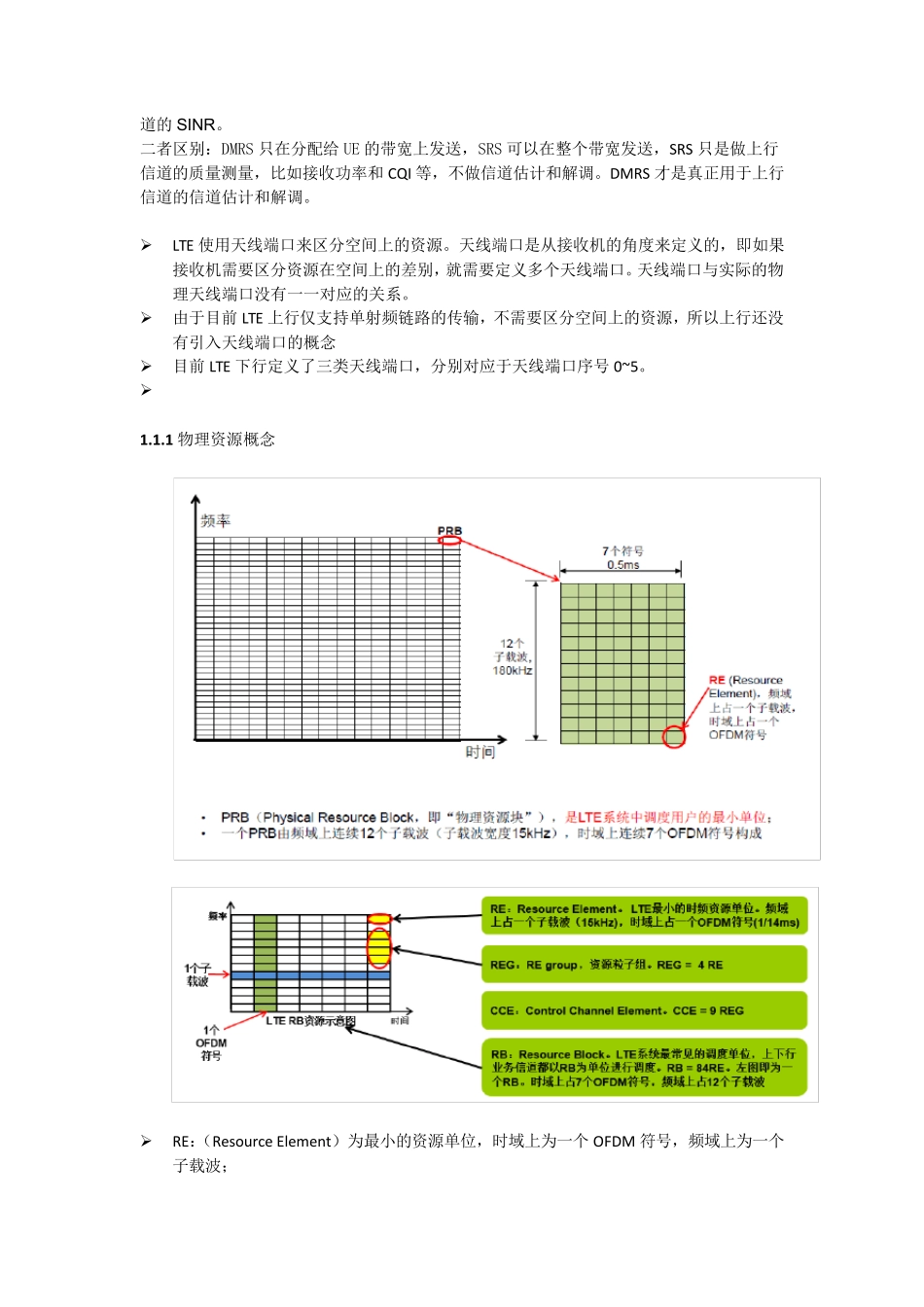

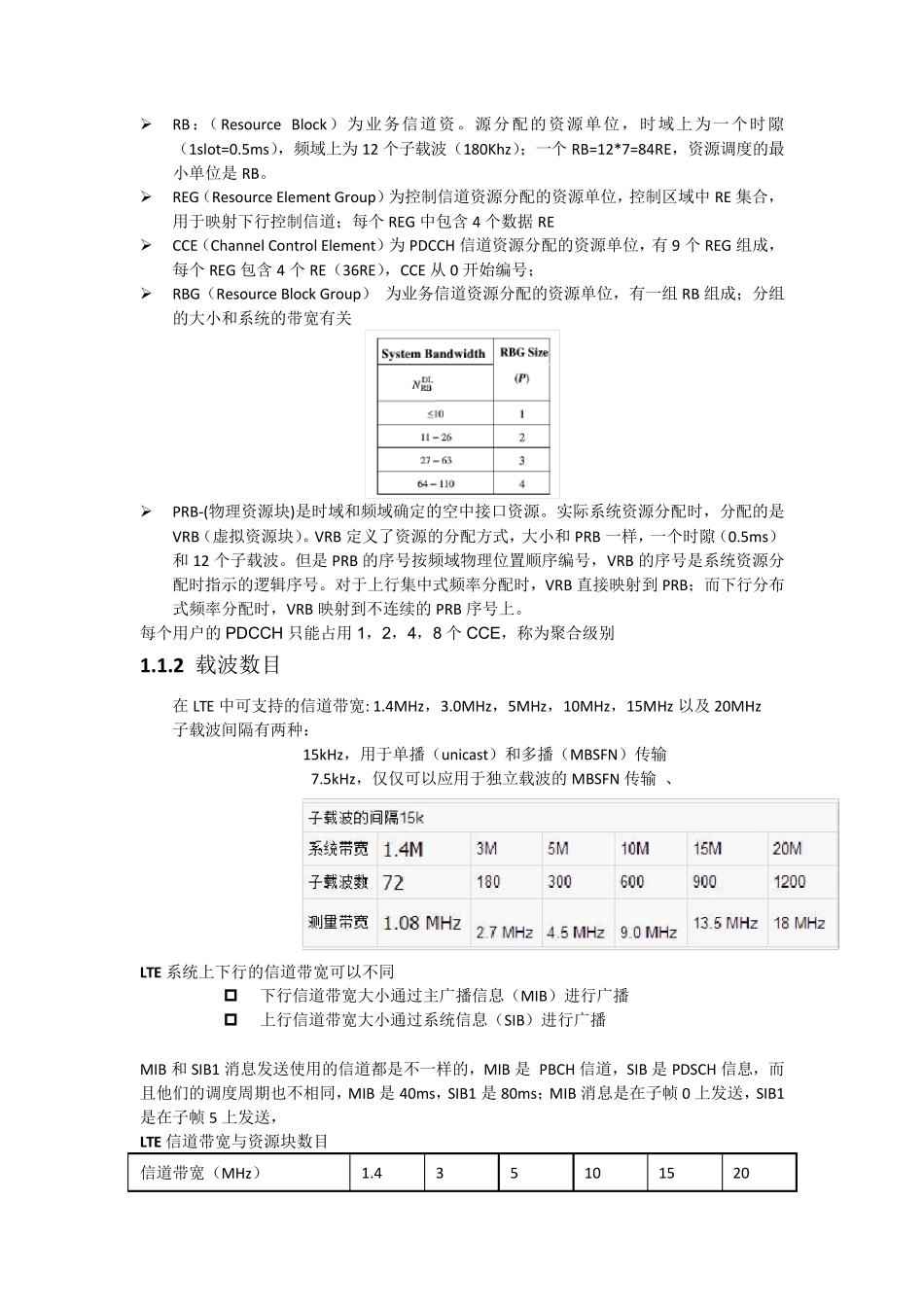

LTE 帧结构及资源概念 1.1 物理资源 天线端口由用于该天线的参考信号来定义。等于说，使用的参考信号是某一类逻辑端口的名字 一个时隙下有 7 个 OFDM 符号（常规 CP），LTE 最基本的时间单位 Ts，在 LTE 帧结构中都是基于这个基本单位的。如一个无线帧307200Ts=10ms，一个时隙 153600Ts。Ts 是 LTE中 OFDM 符号FFT 大小为 2048 点的采样时间，即 OFDM 时域符号持续时间是2048Ts=1/15kHz。 下行参考信号简介及功能 R9 中： CRS：（小区特定的参考信号，也叫公共参考信号）用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计和相关解调。在天线端口{0}或{0,1}或{0,1,2,3}上传输。 UE-RS（DRS）(UE 专用参考信号)：用于不基于码本的波束赋形技术的信道估计和相关解调。支持 PDSCH 的单天线端口传输，在天线端口5 或 7 或 8 上传输。在天线端口7 或 8 上支持空间复用。 MBSFN（多播/组播单频网络）参考信号：用于MBSFN 的信道估计和相关解调。在天线端口{4}上传输。 PRS：主要用于定位。在天线端口6 上传输。（是 R9 中新引入的参考信号）。 上行有两种参考信号：DMRS 和 SRS。 DMRS（解调参考信号）与 PUSCH 和 PUCCH 的发送相关联，用作求取信道估计矩阵，帮助这两个信道进行解调。 SRS（Sounding 参考信号）独立发射，用作上行信道质量的估计与信道选择，计算上行信道的SINR。 二者区别：DMRS 只在分配给 UE 的带宽上发送，SRS 可以在整个带宽发送，SRS 只是做上行信道的质量测量，比如接收功率和 CQI 等，不做信道估计和解调。DMRS 才是真正用于上行信道的信道估计和解调。 ➢ LTE 使用天线端口来区分空间上的资源。天线端口是从接收机的角度来定义的，即如果接收机需要区分资源在空间上的差别，就需要定义多个天线端口。天线端口与实际的物理天线端口没有一一对应的关系。 ➢ 由于目前 LTE 上行仅支持单射频链路的传输，不需要区分空间上的资源，所以上行还没有引入天线端口的概念 ➢ 目前 LTE 下行定义了三类天线端口，分别对应于天线端口序号 0~5。 ➢ 1 .1 .1 物理资源概念 ➢ RE：（Resource Element）为最小的资源单位，时域上为一个 OFDM 符号，频域上为一个子载波； ➢ RB：（Resource Block）为业务信道资。源分配的资源单位，时域上为一个时隙（1slot=0.5ms），频域上为12 个子载波（180Khz）；一个RB=12*7=84RE，资源调度...
