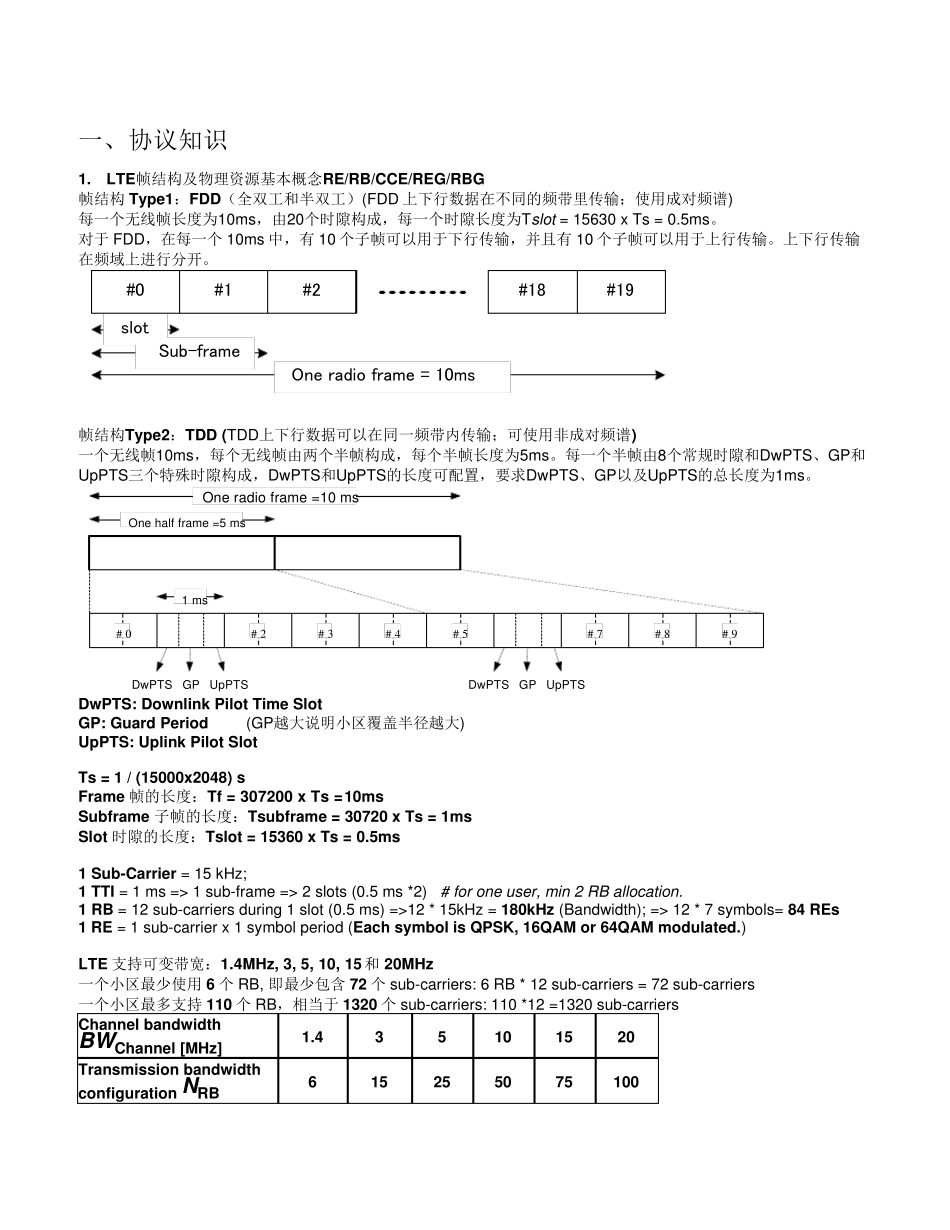

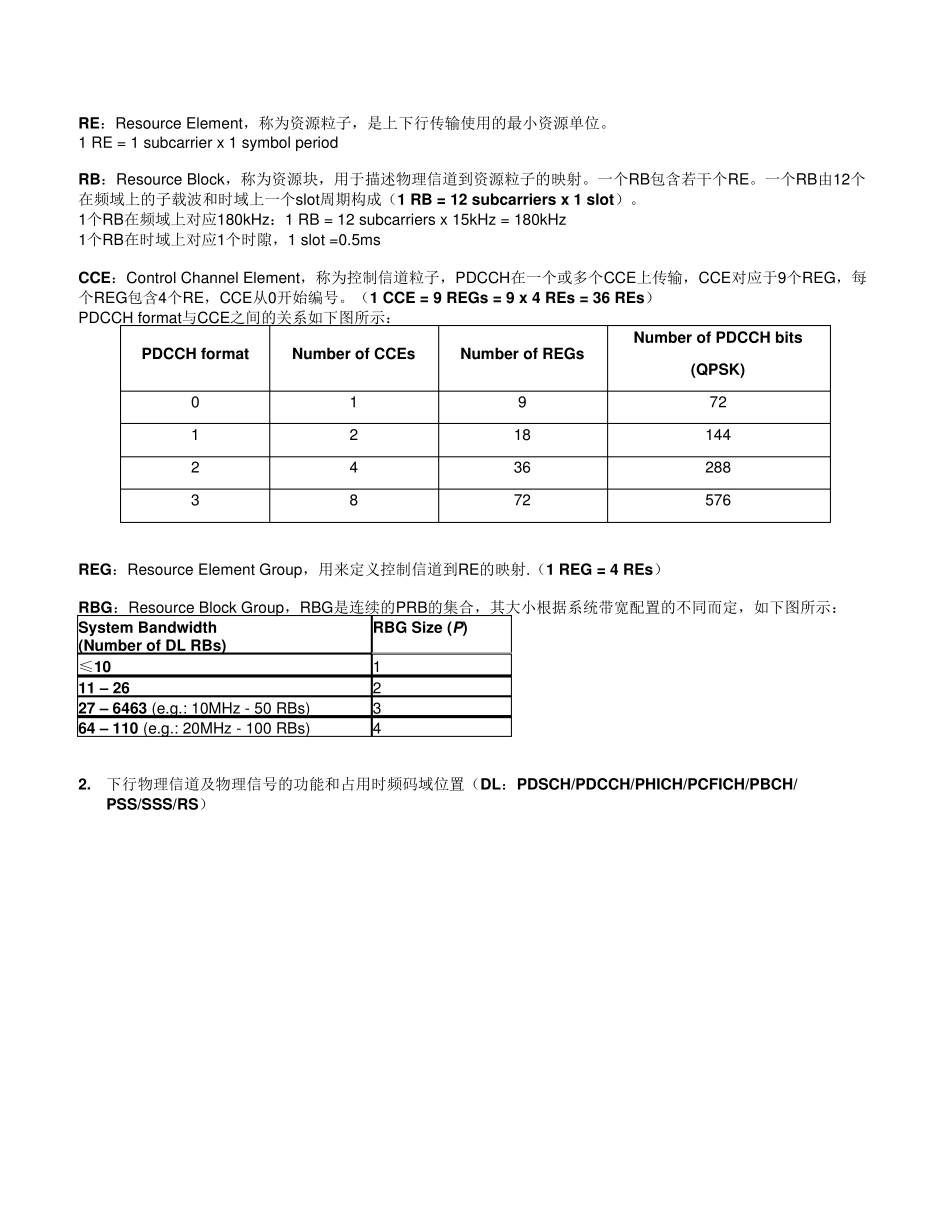

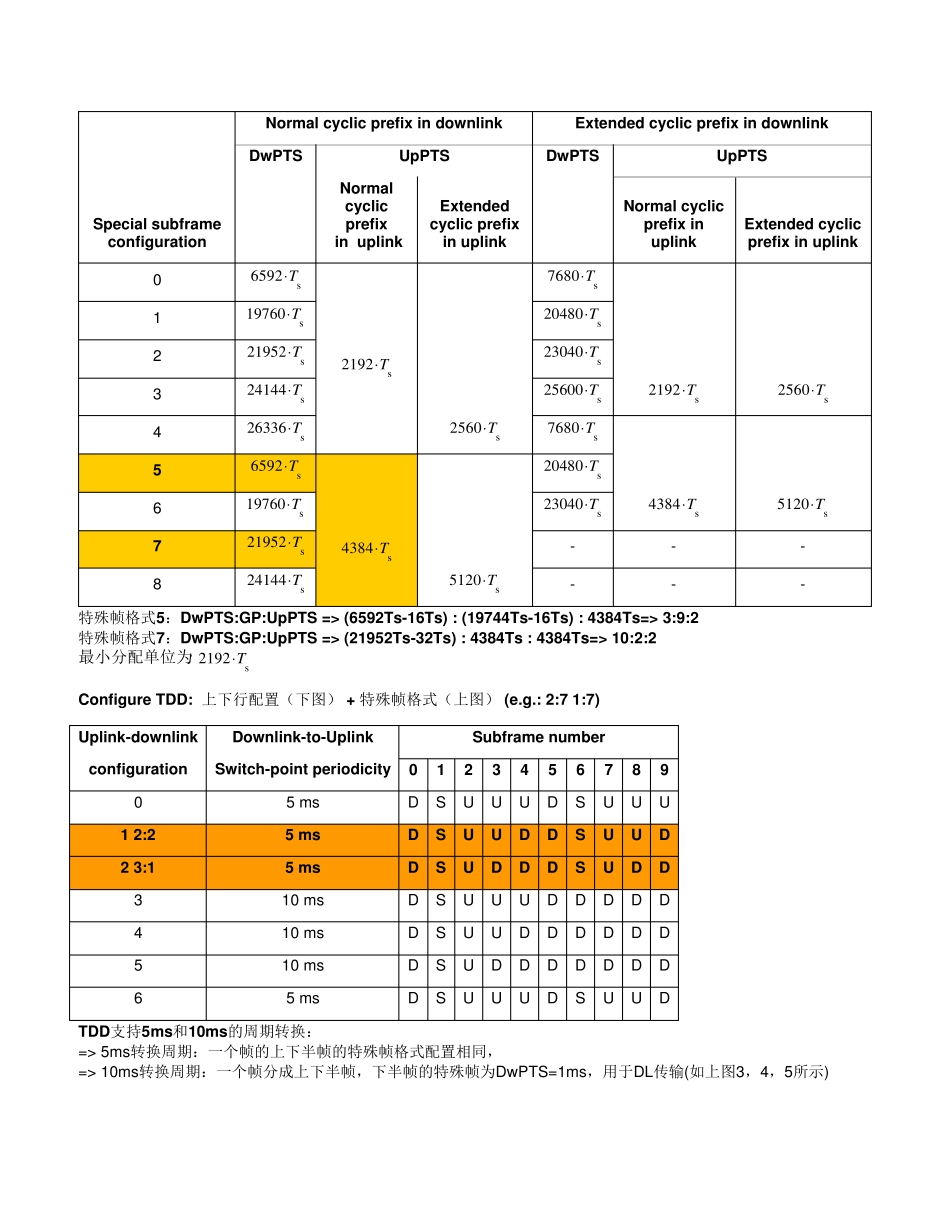

一、协议知识 1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG 帧结构 Type1：FDD（全双工和半双工）(FDD 上下行数据在不同的频带里传输；使用成对频谱) 每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为Tslot = 15630 x Ts = 0.5ms。 对于 FDD，在每一个 10ms 中，有 10 个子帧可以用于下行传输，并且有 10 个子帧可以用于上行传输。上下行传输在频域上进行分开。 #0#1#18#19#2 Su b-frame slot One radio frame = 10ms 帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱) 一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。 One radio frame =10 ms One half frame =5 ms# 0# 2# 3# 4# 5# 7# 8# 9 1 msDwPTSUpPTSGPDwPTSUpPTSGP DwPTS: Downlink Pilot Time Slot GP: Guard Period (GP越大说明小区覆盖半径越大) UpPTS: Uplink Pilot Slot Ts = 1 / (15000x2048) s Frame 帧的长度：Tf = 307200 x Ts = 10ms Subframe 子帧的长度：Tsubframe = 30720 x Ts = 1ms Slot 时隙的长度：Tslot = 15360 x Ts = 0.5ms 1 Sub-Carrier = 15 kHz; 1 TTI = 1 ms => 1 sub-frame => 2 slots (0.5 ms *2) # for one u ser, min 2 RB allocation. 1 RB = 12 sub-carriers during 1 slot (0.5 ms) =>12 * 15kHz = 180kHz (Bandwidth); => 12 * 7 symbols= 84 REs 1 RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.) LTE 支持可变带宽：1.4MHz, 3, 5, 10, 15 和 20MHz 一个小区最少使用 6 个 RB, 即最少包含 72 个 sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers 一个小区最多支持 110 个 RB，相当于 1320 个 sub-carriers: 110 *12 =1320 sub-carriers Channel bandwidth BW Channel [MHz] 1.4 3 5 10 15 20 Transmission bandwidth configuration NRB 6 15 25 50 75 100 Special subframe configuration Normal cyclic prefix in downlink Extended cyclic prefix in downlink ...
