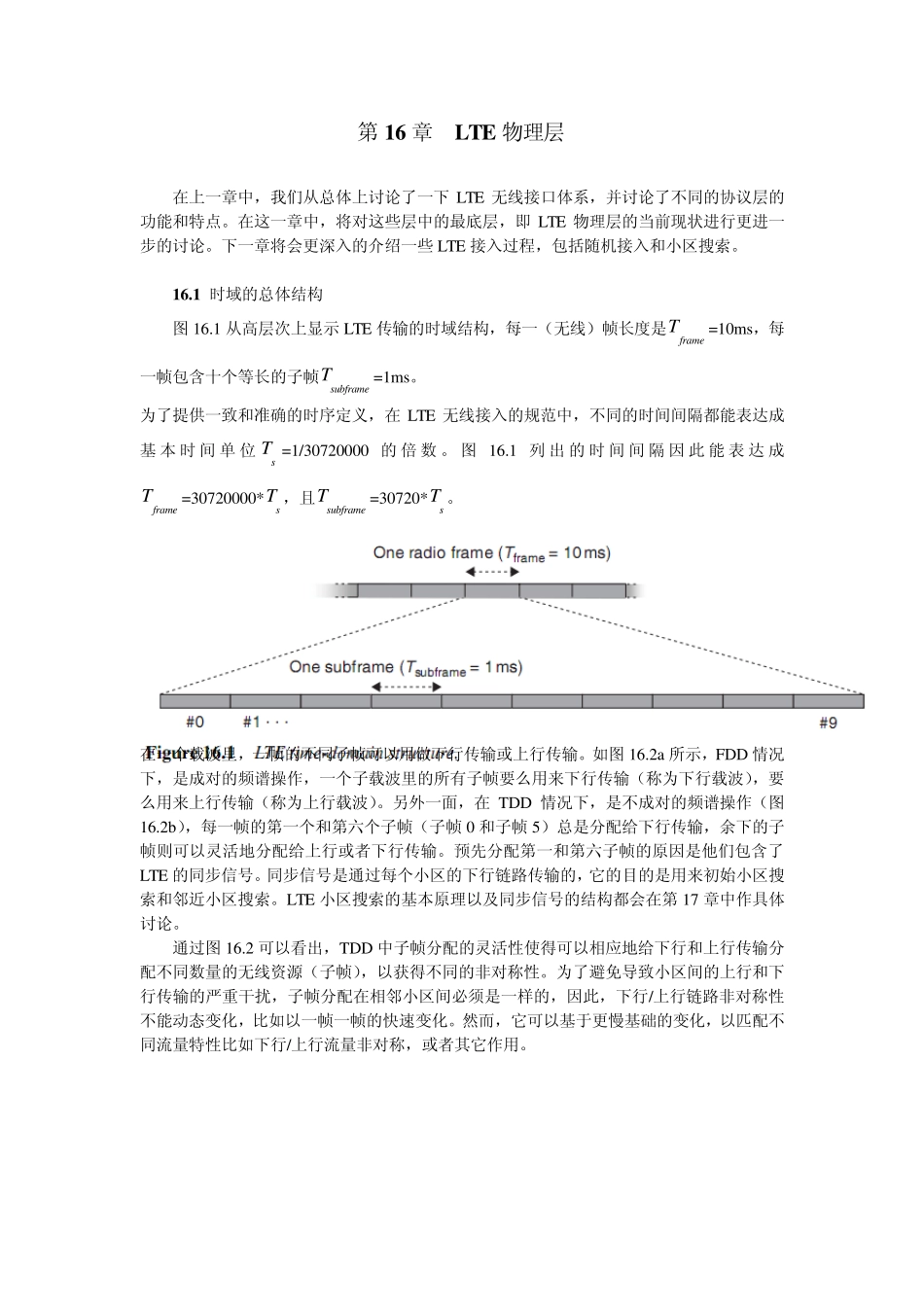

第16 章 LTE 物理层 在上一章中，我们从总体上讨论了一下LTE 无线接口体系，并讨论了不同的协议层的功能和特点。在这一章中，将对这些层中的最底层，即 LTE 物理层的当前现状进行更进一步的讨论。下一章将会更深入的介绍一些 LTE 接入过程，包括随机接入和小区搜索。 16.1 时域的总体结构 图 16.1 从高层次上显示 LTE 传输的时域结构，每一（无线）帧长度是frameT=10ms，每一帧包含十个等长的子帧subframeT=1ms。 为了提供一致和准确的时序定义，在LTE 无线接入的规范中，不同的时间间隔都能表达成基 本 时 间 单 位sT =1/30720000 的倍 数 。 图 16.1 列 出 的时 间 间 隔 因 此 能表 达 成frameT=30720000*sT ，且subframeT=30720*sT 。 在一个载波里，一帧的不同子帧可以用做下行传输或上行传输。如图 16.2a 所示，FDD 情况下，是成对的频谱操作，一个子载波里的所有子帧要么用来下行传输（称为下行载波），要么用来上行传输（称为上行载波）。另外一面，在TDD 情况下，是不成对的频谱操作（图16.2b），每一帧的第一个和第六个子帧（子帧 0 和子帧 5）总是分配给下行传输，余下的子帧则可以灵活地分配给上行或者下行传输。预先分配第一和第六子帧的原因是他们包含了LTE 的同步信号。同步信号是通过每个小区的下行链路传输的，它的目的是用来初始小区搜索和邻近小区搜索。LTE 小区搜索的基本原理以及同步信号的结构都会在第17 章中作具体讨论。 通过图 16.2 可以看出，TDD 中子帧分配的灵活性使得可以相应地给下行和上行传输分配不同数量的无线资源（子帧），以获得不同的非对称性。为了避免导致小区间的上行和下行传输的严重干扰，子帧分配在相邻小区间必须是一样的，因此，下行/上行链路非对称性不能动态变化，比如以一帧一帧的快速变化。然而，它可以基于更慢基础的变化，以匹配不同流量特性比如下行/上行流量非对称，或者其它作用。 图16.1 中所示的,一般被称作”类型1”或“通用”(generic or ty pe 1)LTE 帧结构。这种帧结构既可用于 FDD 也可用于 TDD。 除了通用结构以外，如果 LTE 是工作在 TDD 方式，那么还有一种“可选择”或“类型2”的帧结构（alternativ e or ty pe 2），它是为了满足 3GPP TD-SCDMA 标准特别设计的。在本章节以及后面的章节中，如果不作特殊的说明都将使用类型1 进行讨论。 1 6 .2 下行链路传输方案 1 6 .2 .1 下行链...
