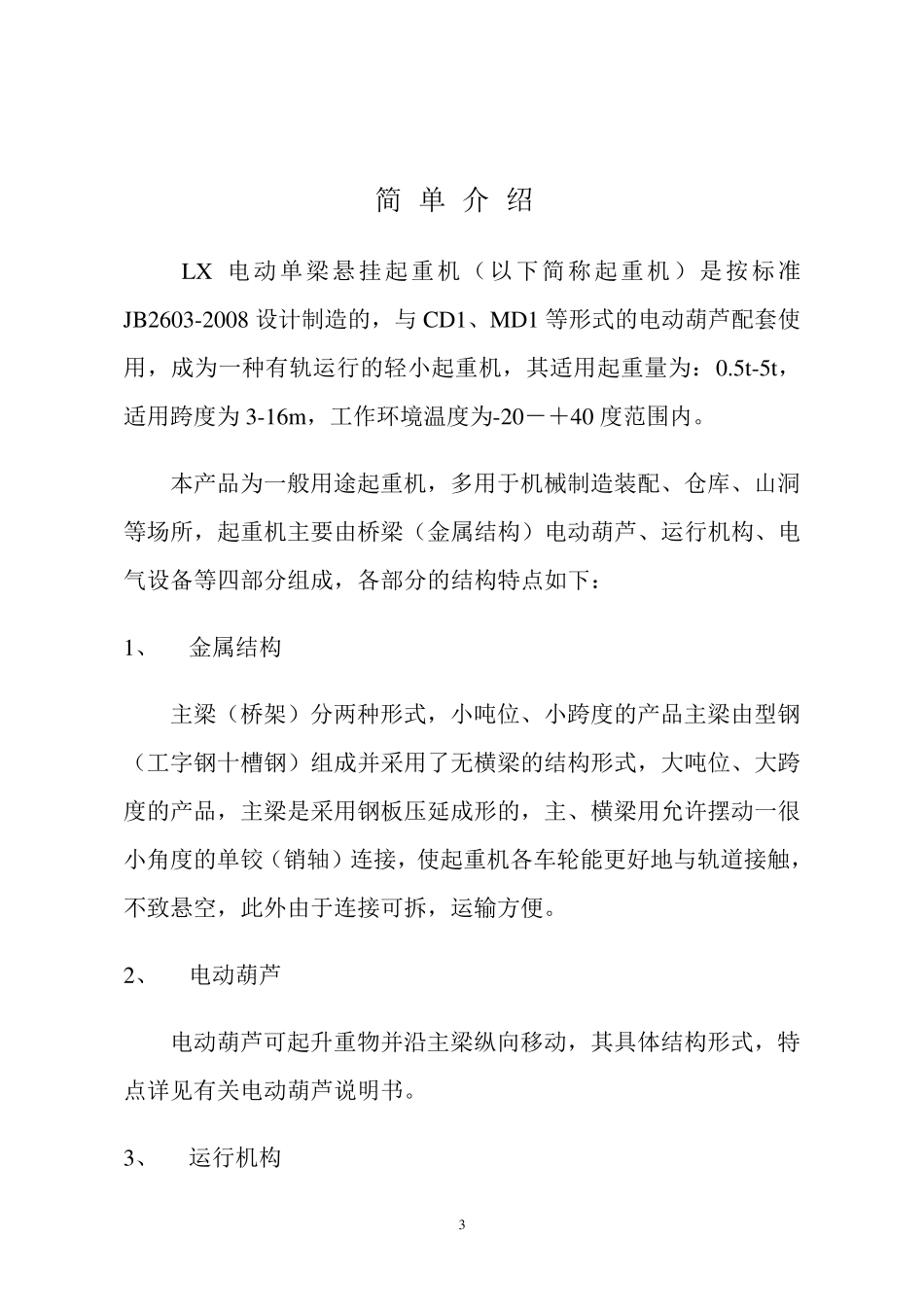

1 LX 电动单梁悬挂起重机 使用说明书 新乡市中原起重机械总厂有限公司 2 目 录 一、 简单介绍…………………………………………………3 二、 性能参数表………………………………………………5 三、 外形总图…………………………………………………6 四、 基本尺寸表………………………………………………7 五、 安装调整…………………………………………………1 2 六、 轮压与总重………………………………………………1 3 七、 使用………………………………………………………1 6 八、 维护………………………………………………………1 6 九、 电气控制原理图、布线图………………………………1 7 十、 易损件明细表……………………………………………1 9 十一、 附注……………………………………………………1 9 3 简单介绍 LX 电动单梁悬挂起重机(以下简称起重机)是按标准JB2603-2008 设计制造的,与CD1、MD1 等形式的电动葫芦配套使用,成为一种有轨运行的轻小起重机,其适用起重量为:0.5t-5t,适用跨度为 3-16m,工作环境温度为-20-+40 度范围内。 本产品为一般用途起重机,多用于机械制造装配、仓库、山洞等场所,起重机主要由桥梁(金属结构)电动葫芦、运行机构、电气设备等四部分组成,各部分的结构特点如下: 1、 金属结构 主梁(桥架)分两种形式,小吨位、小跨度的产品主梁由型钢(工字钢十槽钢)组成并采用了无横梁的结构形式,大吨位、大跨度的产品,主梁是采用钢板压延成形的,主、横梁用允许摆动一很小角度的单铰(销轴)连接,使起重机各车轮能更好地与轨道接触,不致悬空,此外由于连接可拆,运输方便。 2、 电动葫芦 电动葫芦可起升重物并沿主梁纵向移动,其具体结构形式,特点详见有关电动葫芦说明书。 3、 运行机构 4 本产品是采用分别驱动形式,驱制动靠锥形制动电动机来完成,传动是采用“一开一闭”式齿轮传动,其具体结构几乎完全与CD1、MD1 型电动葫芦运行小车相同。 4、 电气设备 本产品为地面操纵形势,电动机鼠笼形,电器控制较简单,用户可照图1、图2 组装电器,导线敷设见电气原理图,布线图。本起重机均设有起升限位,终点行程开关等。电源引入分滑轮集电器型式和软缆引入器型式,如用户不提出要求,我厂按滑轮集电器供货,如用户对集电器安装尺寸有特殊要求,可由用户自已更改。采用滑轮集电器的供电滑线可采用ф8-10 圆钢架设起重机...
