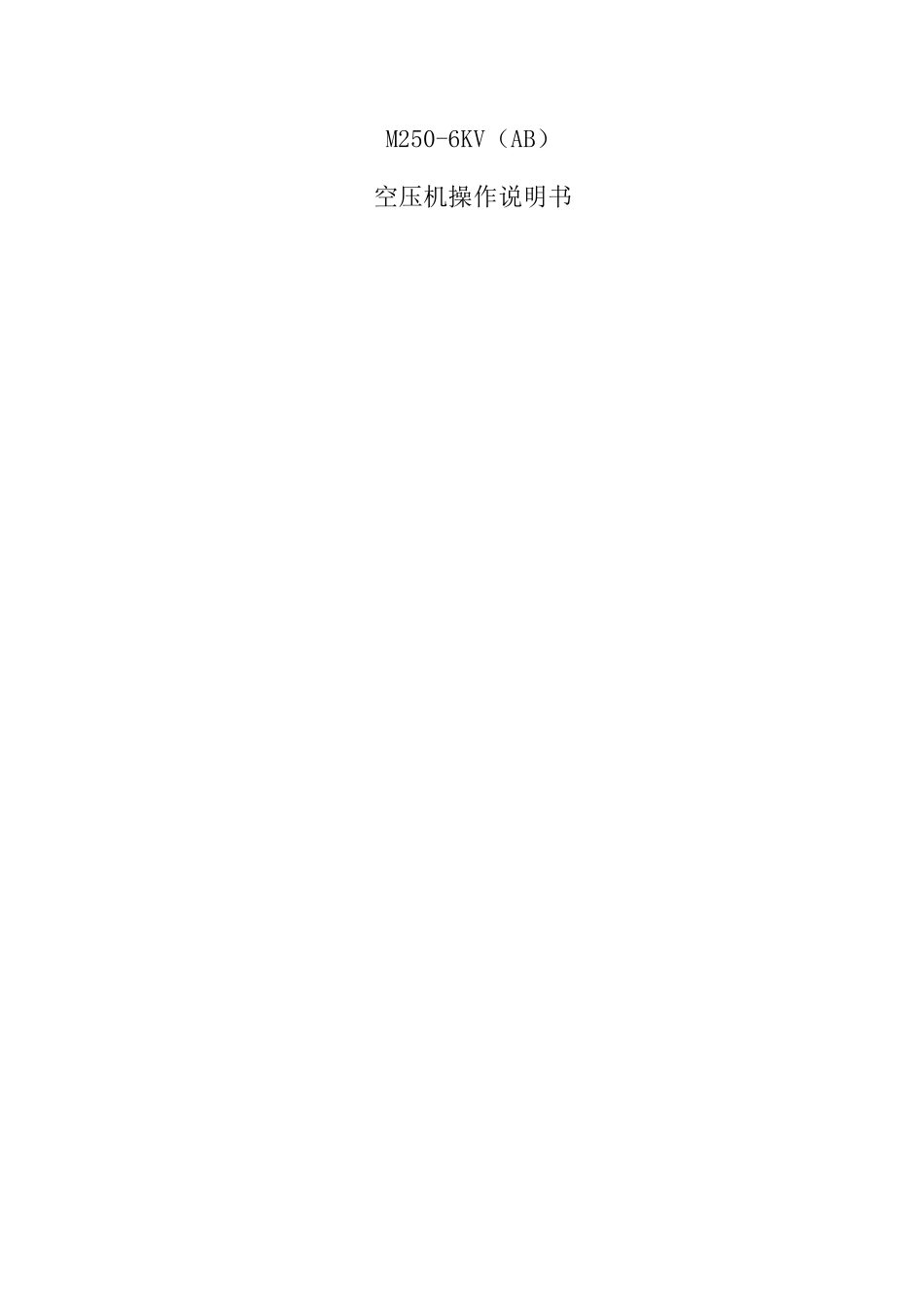

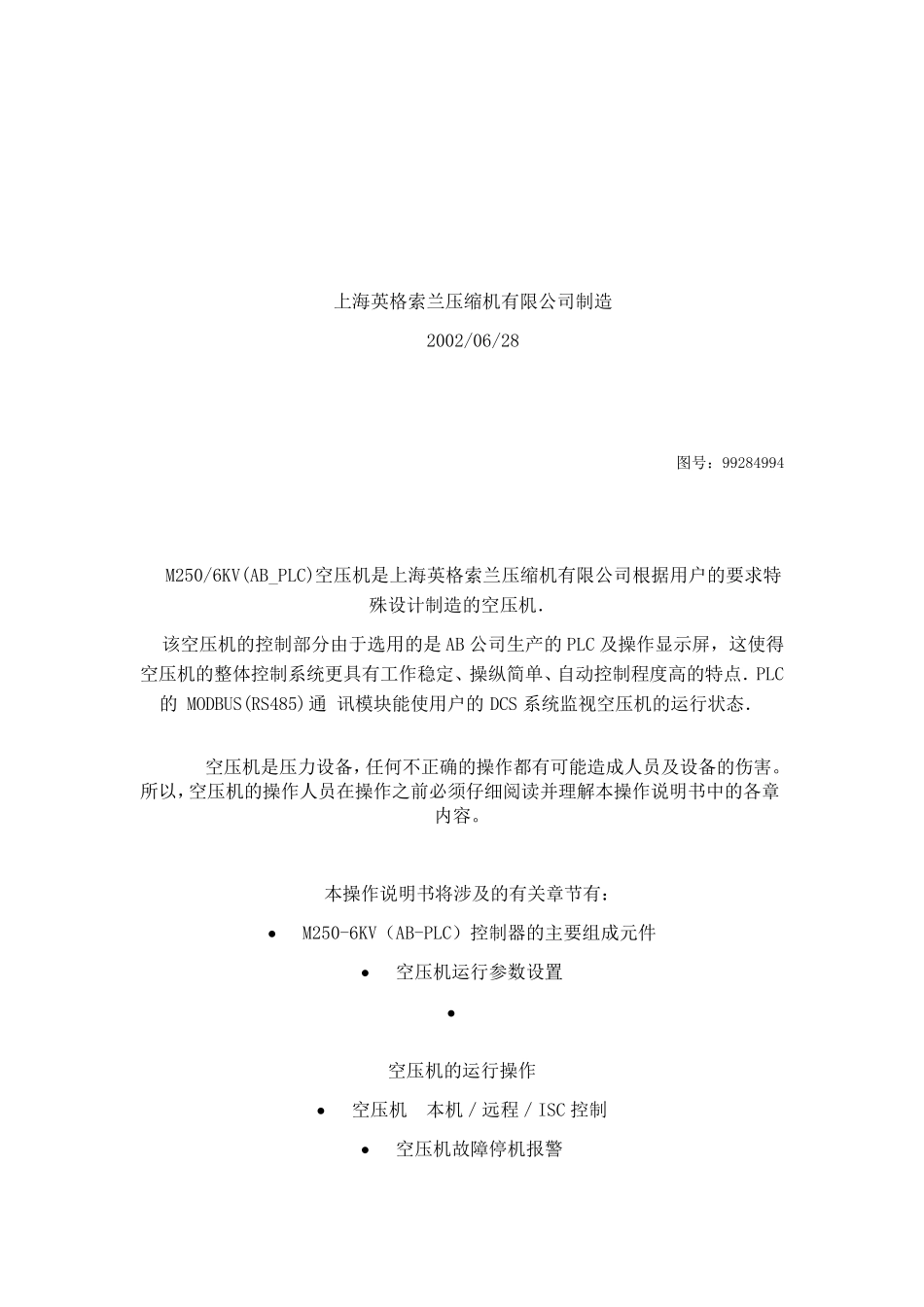

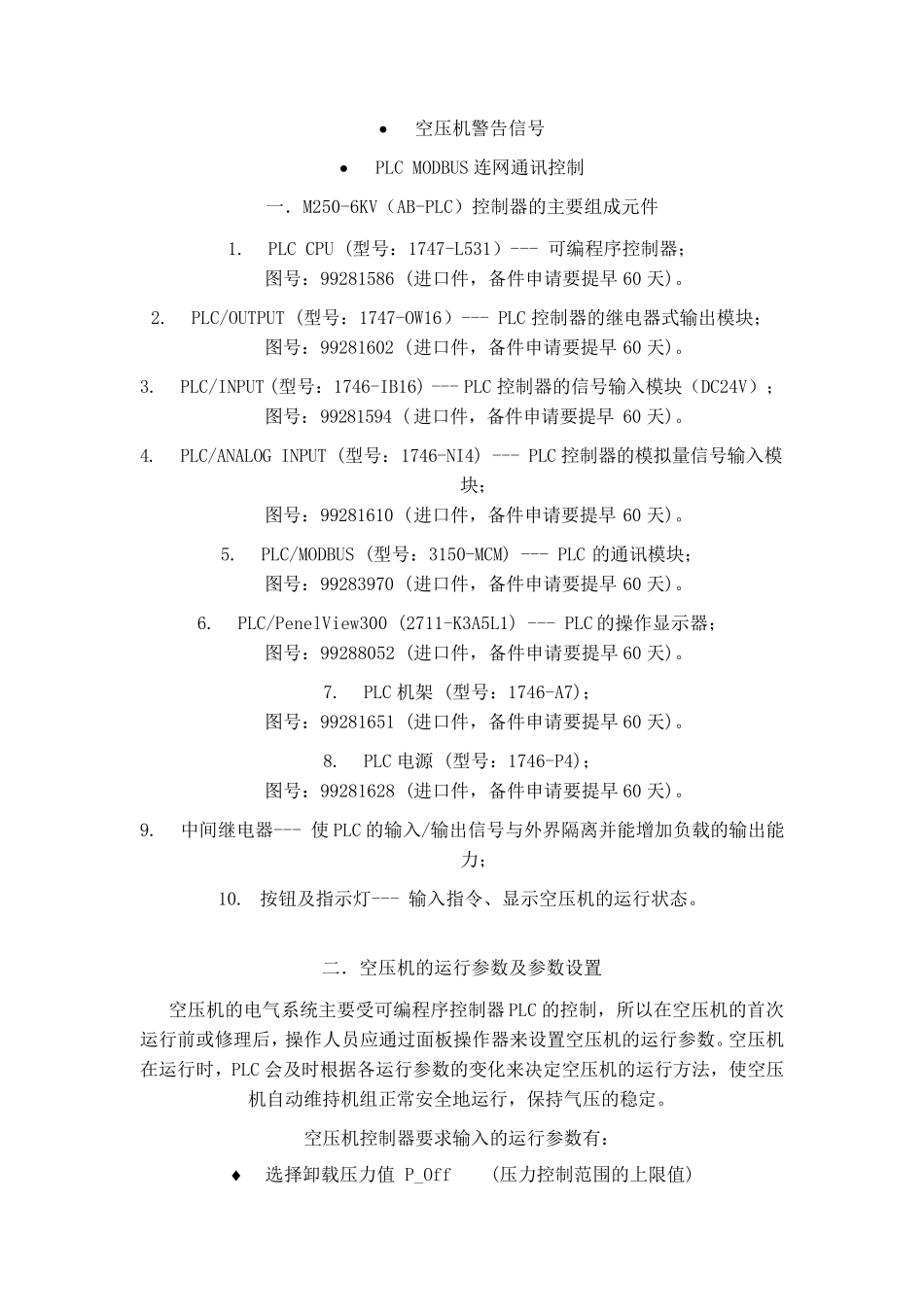

M250-6KV（AB） 空压机操作说明书 上海英格索兰压缩机有限公司制造 2002/06/28 图号：99284994 M250/6KV(AB_PLC)空压机是上海英格索兰压缩机有限公司根据用户的要求特殊设计制造的空压机． 该空压机的控制部分由于选用的是AB 公司生产的PLC 及操作显示屏，这使得空压机的整体控制系统更具有工作稳定、操纵简单、自动控制程度高的特点．PLC的 MODBUS(RS485)通 讯模块能使用户的DCS 系统监视空压机的运行状态． 空压机是压力设备，任何不正确的操作都有可能造成人员及设备的伤害。所以，空压机的操作人员在操作之前必须仔细阅读并理解本操作说明书中的各章内容。 本操作说明书将涉及的有关章节有： • M250-6KV（AB-PLC）控制器的主要组成元件 • 空压机运行参数设置 • 空压机的运行操作 • 空压机 本机／远程／ISC 控制 • 空压机故障停机报警 • 空压机警告信号 • PLC MODBUS 连网通讯控制 一．M250-6KV（AB-PLC）控制器的主要组成元件 1. PLC CPU (型号：1747-L531）--- 可编程序控制器； 图号：99281586 (进口件，备件申请要提早60 天)。 2. PLC/OUTPUT (型号：1747-OW16）--- PLC 控制器的继电器式输出模块； 图号：99281602 (进口件，备件申请要提早60 天)。 3. PLC/INPUT (型号：1746-IB16) --- PLC 控制器的信号输入模块（DC24V）； 图号：99281594 ( 进口件，备件申请要提早60 天)。 4. PLC/ANALOG INPUT (型号：1746-NI4) --- PLC 控制器的模拟量信号输入模块； 图号：99281610 (进口件，备件申请要提早60 天)。 5. PLC/MODBUS (型号：3150-MCM) --- PLC 的通讯模块； 图号：99283970 (进口件，备件申请要提早60 天)。 6. PLC/PenelView300 (2711-K3A5L1) --- PLC 的操作显示器； 图号：99288052 (进口件，备件申请要提早60 天)。 7. PLC 机架 (型号：1746-A7)； 图号：99281651 (进口件，备件申请要提早60 天)。 8. PLC 电源 (型号：1746-P4)； 图号：99281628 (进口件，备件申请要提早60 天)。 9. 中间继电器--- 使PLC 的输入/输出信号与外界隔离并能增加负载的输出能力； 10. 按钮及指示灯--- 输入指令、显示空压机的运行状态。 二．空压机的运行参数及参数设置 空压机的电气系统主要受可编程序控制器PLC 的控制，所以在空压机的首次运行前或修理后，操作人员应通过面板操作器来设置空压机的运行参数。空压机在运行...
