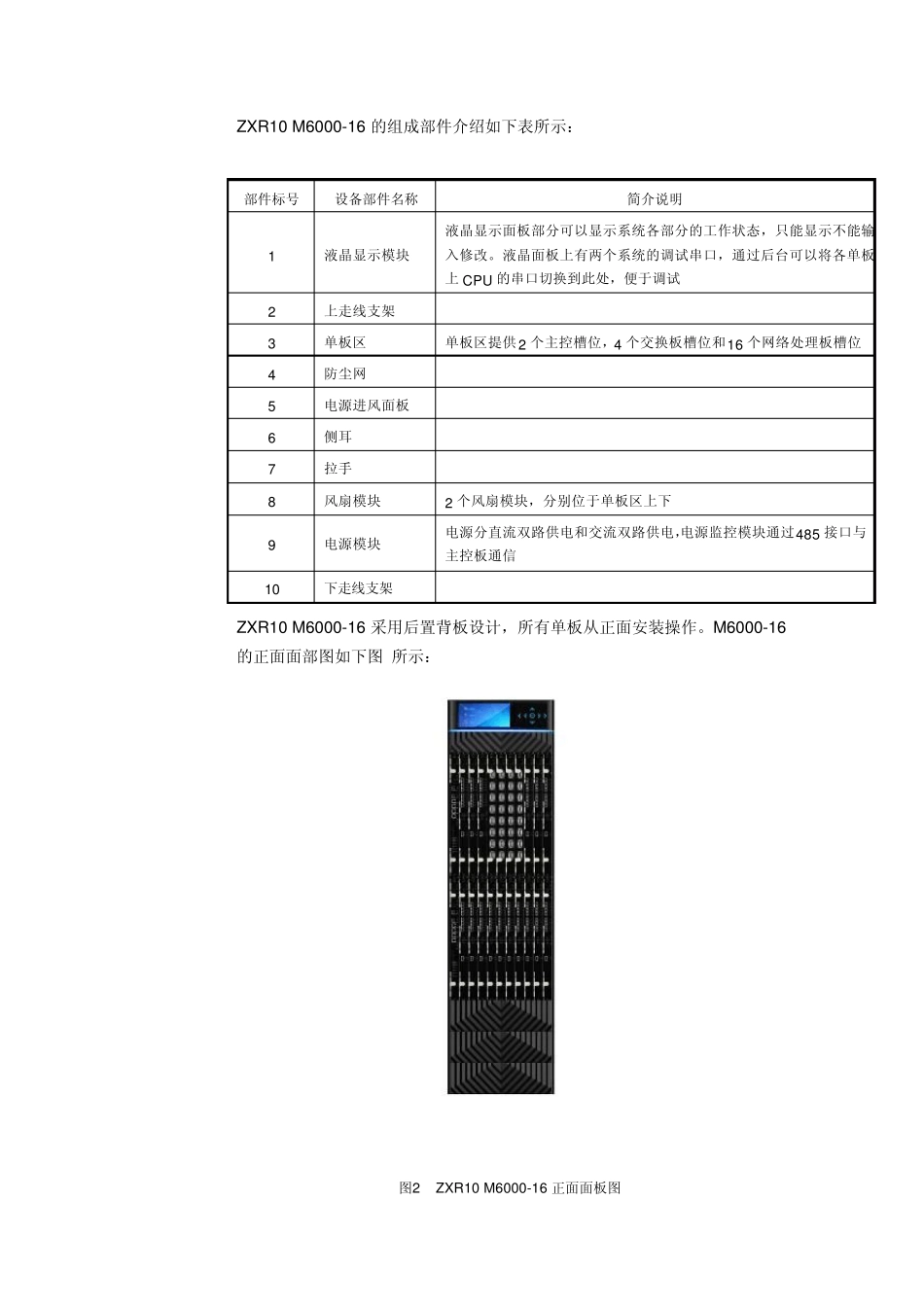

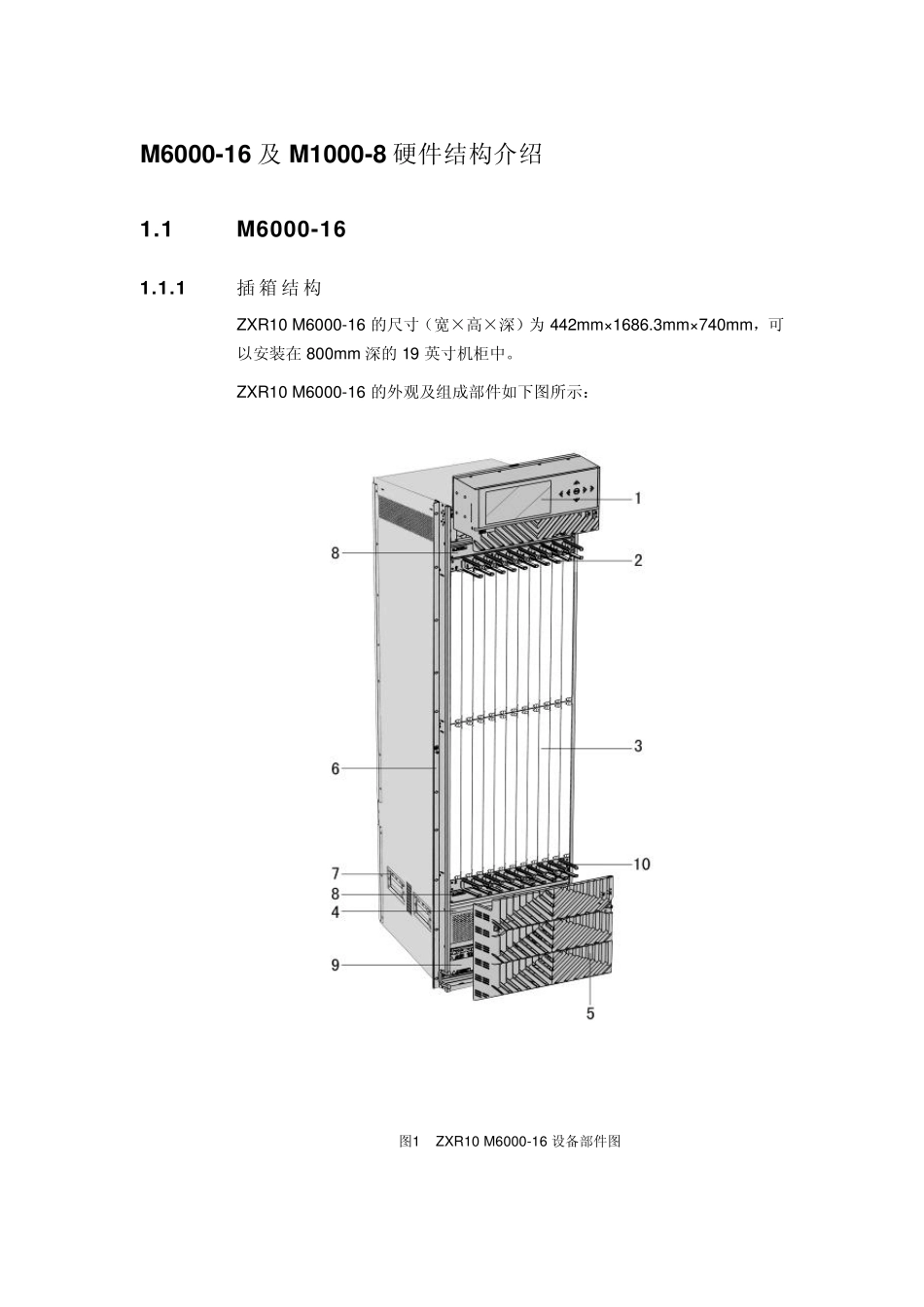

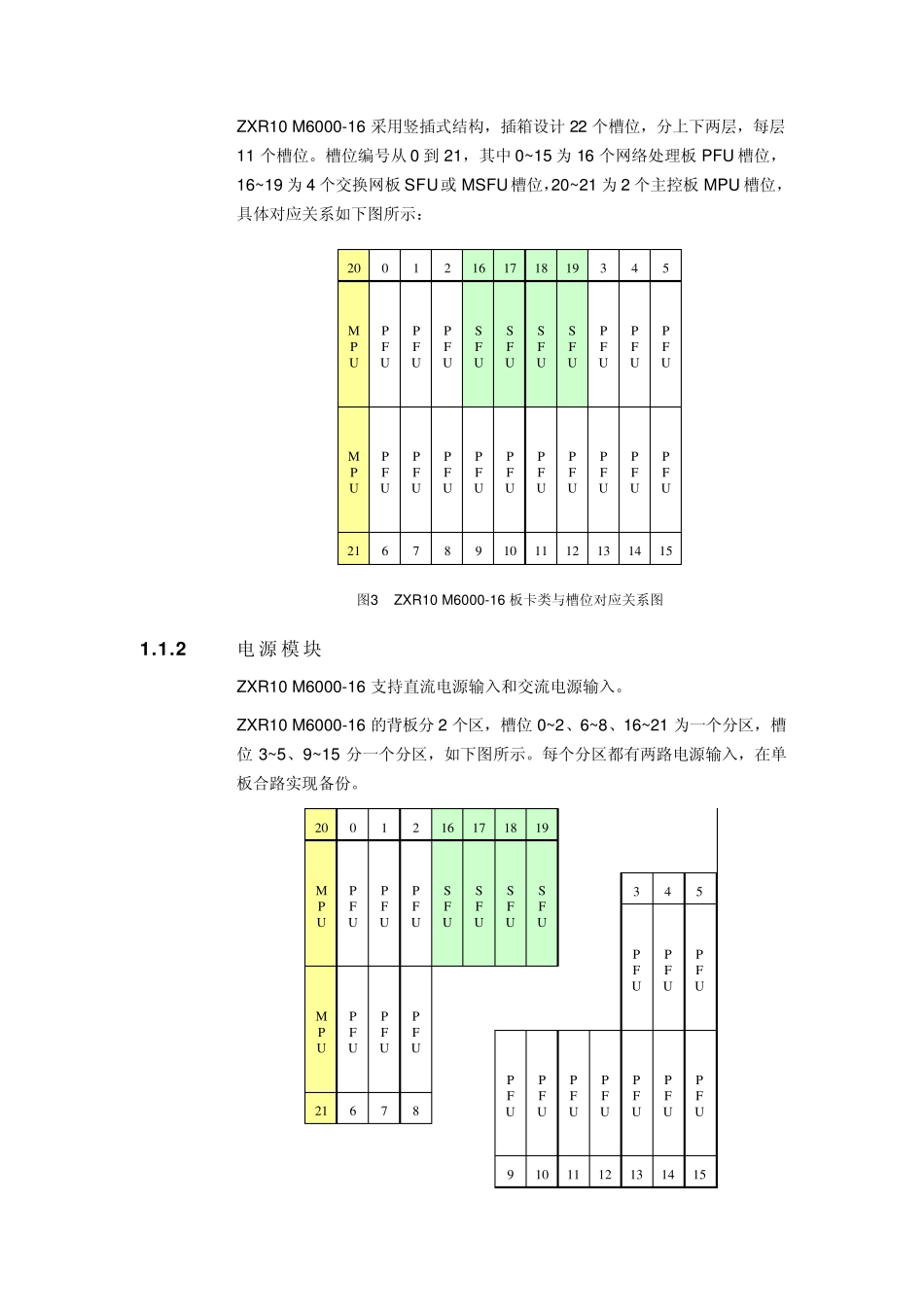

M 6000-16 及M 1000-8 硬件结构介绍 1.1 M 6000-16 1.1.1 插箱结构 ZXR10 M6000-16 的尺寸（宽×高×深）为 442mm×1686.3mm×740mm，可以安装在 800mm 深的19 英寸机柜中。 ZXR10 M6000-16 的外观及组成部件如下图所示： 图1 ZXR10 M6000-16 设备部件图 ZXR10 M6000-16 的组成部件介绍如下表所示： 部件标号 设备部件名称 简介说明 1 液晶显示模块 液晶显示面板部分可以显示系统各部分的工作状态，只能显示不能输入修改。液晶面板上有两个系统的调试串口，通过后台可以将各单板上 CPU 的串口切换到此处，便于调试 2 上走线支架 3 单板区 单板区提供2 个主控槽位，4 个交换板槽位和16 个网络处理板槽位 4 防尘网 5 电源进风面板 6 侧耳 7 拉手 8 风扇模块 2 个风扇模块，分别位于单板区上下 9 电源模块 电源分直流双路供电和交流双路供电，电源监控模块通过485 接口与主控板通信 10 下走线支架 ZXR10 M6000-16 采用后置背板设计，所有单板从正面安装操作。M6000-16的正面面部图如下图 所示： 图2 ZXR10 M6000-16 正面面板图 ZXR10 M6000-16 采用竖插式结构，插箱设计22 个槽位，分上下两层，每层11 个槽位。槽位编号从0 到21，其中0~15 为16 个网络处理板PFU 槽位，16~19 为4 个交换网板SFU或MSFU槽位，20~21 为2 个主控板MPU 槽位，具体对应关系如下图所示： 20MPU0PFU1PFU2PFU3PFU4PFU5PFU16SFU17SFU18SFU19SFUMPUPFUPFUPFUPFUPFUPFUPFUPFUPFUPFU216781314159101112 图3 ZXR10 M6000-16 板卡类与槽位对应关系图 1 .1 .2 电源模块 ZXR10 M6000-16 支持直流电源输入和交流电源输入。 ZXR10 M6000-16 的背板分2 个区，槽位0~2、6~8、16~21 为一个分区，槽位3~5、9~15 分一个分区，如下图所示。每个分区都有两路电源输入，在单板合路实现备份。 20MPU0PFU1PFU2PFU3PFU4PFU5PFU16SFU17SFU18SFU19SFUMPUPFUPFUPFUPFUPFUPFUPFUPFUPFUPFU216781314159101112 图4 ZXR10 M6000-16 供电槽位分区图 1 直流电源输入 ZXR10 M6000-16 支持2 个直流电源模块，提供1+1 冗余备份。 直流电源模块采用两路输入、分区供电方式，每个模块同时接入两路-48V直流电，每路电对应一个分区。 直流电源模块具有以下功能：  输出短路保护  空开和风扇状态检测及告警上报  电压检测及过欠压告警上报  电流检测上报  与系统实时通讯反应...
