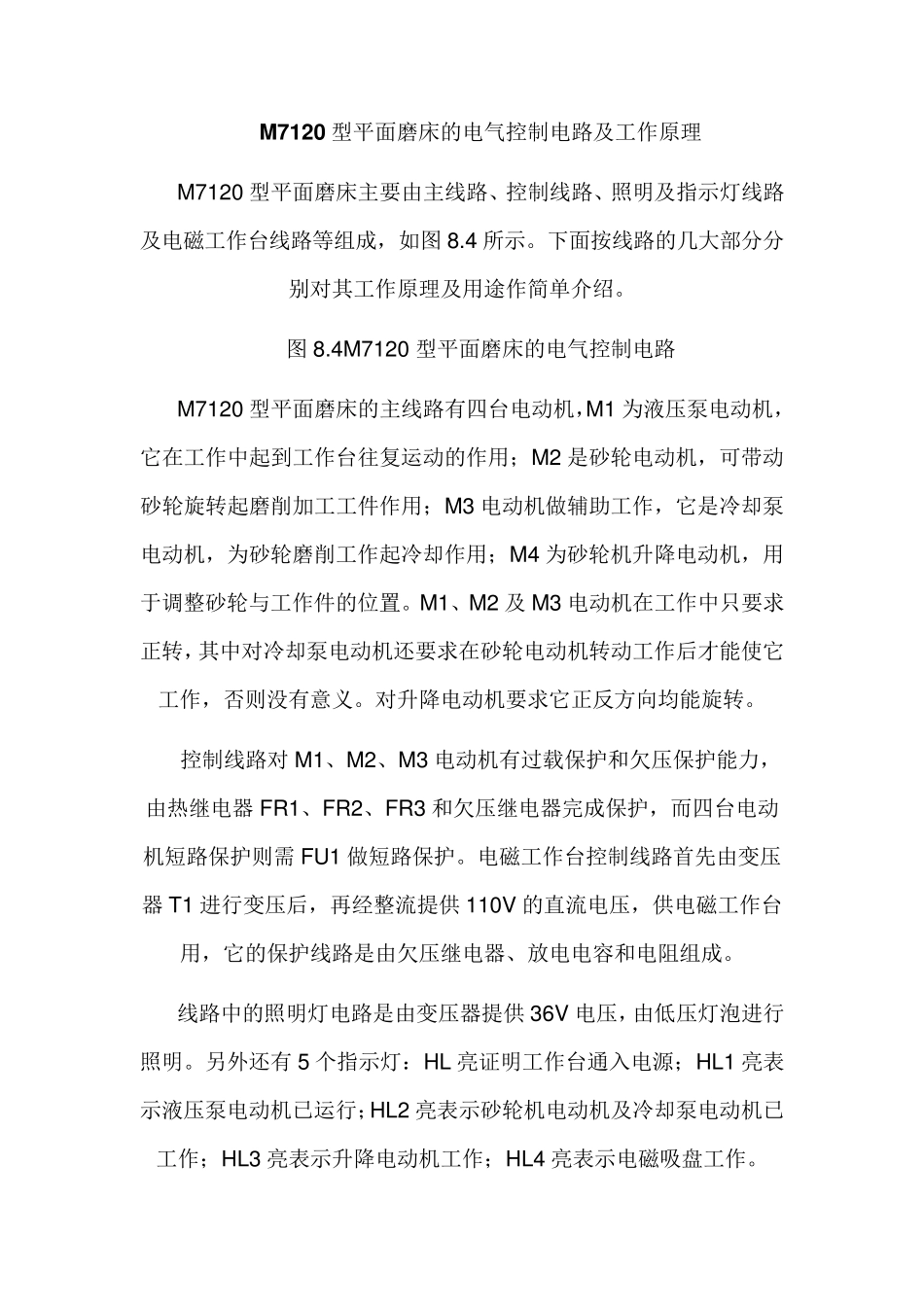

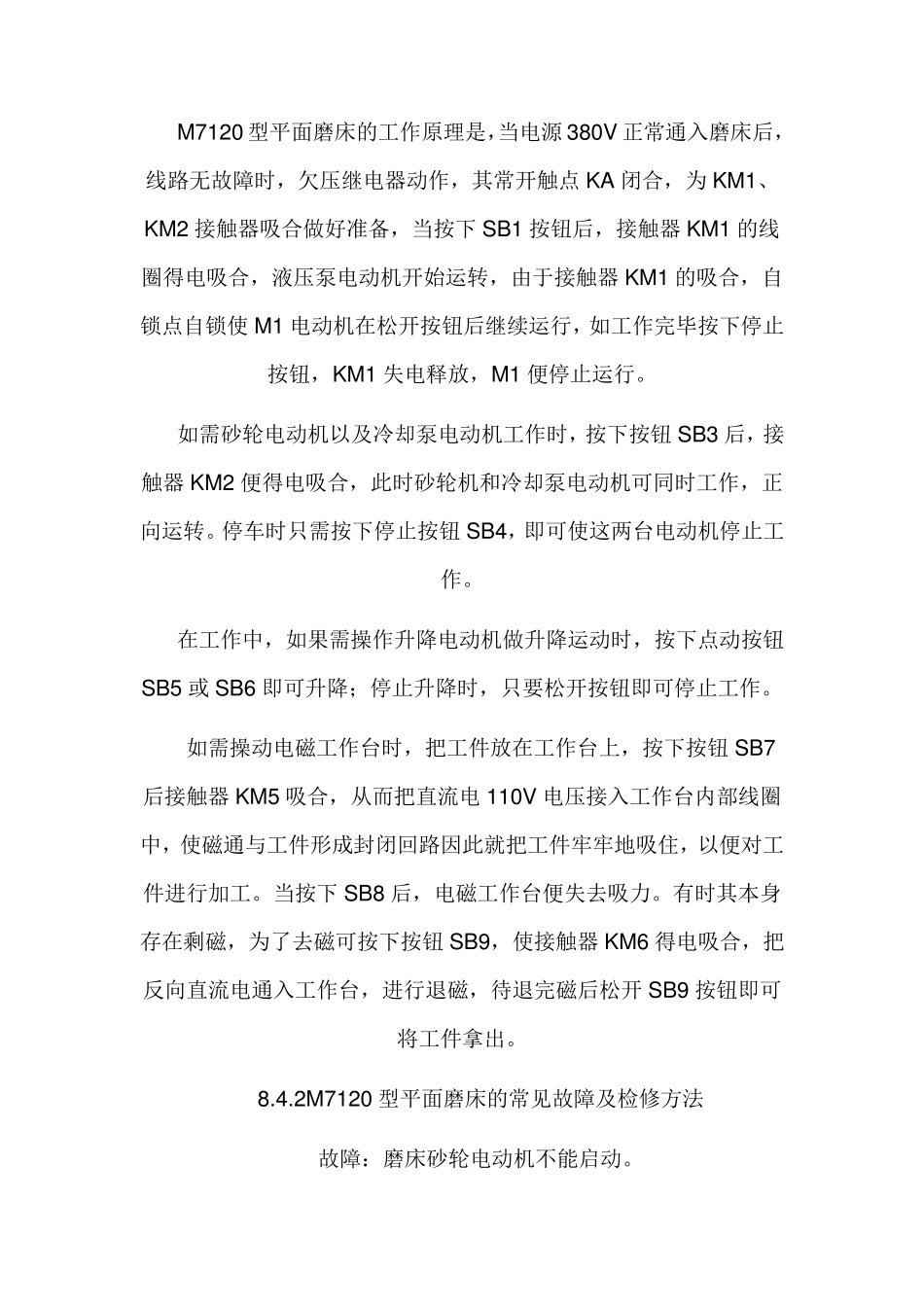

M 7120 型平面磨床的电气控制电路及工作原理 M7120 型平面磨床主要由主线路、控制线路、照明及指示灯线路及电磁工作台线路等组成，如图 8.4 所示。下面按线路的几大部分分别对其工作原理及用途作简单介绍。 图 8.4M7120 型平面磨床的电气控制电路 M7120 型平面磨床的主线路有四台电动机，M1 为液压泵电动机，它在工作中起到工作台往复运动的作用；M2 是砂轮电动机，可带动砂轮旋转起磨削加工工件作用；M3 电动机做辅助工作，它是冷却泵电动机，为砂轮磨削工作起冷却作用；M4 为砂轮机升降电动机，用于调整砂轮与工作件的位置。M1、M2 及M3 电动机在工作中只要求正转，其中对冷却泵电动机还要求在砂轮电动机转动工作后才能使它工作，否则没有意义。对升降电动机要求它正反方向均能旋转。 控制线路对 M1、M2、M3 电动机有过载保护和欠压保护能力，由热继电器 FR1、FR2、FR3 和欠压继电器完成保护，而四台电动机短路保护则需 FU1 做短路保护。电磁工作台控制线路首先由变压器 T1 进行变压后，再经整流提供 110V 的直流电压，供电磁工作台用，它的保护线路是由欠压继电器、放电电容和电阻组成。 线路中的照明灯电路是由变压器提供 36V 电压，由低压灯泡进行照明。另外还有 5 个指示灯：HL 亮证明工作台通入电源；HL1 亮表示液压泵电动机已运行；HL2 亮表示砂轮机电动机及冷却泵电动机已工作；HL3 亮表示升降电动机工作；HL4 亮表示电磁吸盘工作。 M7120 型平面磨床的工作原理是，当电源380V正常通入磨床后，线路无故障时，欠压继电器动作，其常开触点KA 闭合，为KM1、KM2 接触器吸合做好准备，当按下 SB1 按钮后，接触器KM1 的线圈得电吸合，液压泵电动机开始运转，由于接触器KM1 的吸合，自锁点自锁使 M1 电动机在松开按钮后继续运行，如工作完毕按下停止按钮，KM1 失电释放，M1 便停止运行。 如需砂轮电动机以及冷却泵电动机工作时，按下按钮 SB3 后，接触器KM2 便得电吸合，此时砂轮机和冷却泵电动机可同时工作，正向运转。停车时只需按下停止按钮 SB4，即可使这两台电动机停止工作。 在工作中，如果需操作升降电动机做升降运动时，按下点动按钮SB5 或 SB6 即可升降；停止升降时，只要松开按钮即可停止工作。 如需操动电磁工作台时，把工件放在工作台上，按下按钮 SB7后接触器KM5 吸合，从而把直流电110V电压接入工作台内部线圈中，使磁通与工件形成封闭回路因此就把工件牢牢地吸住...
