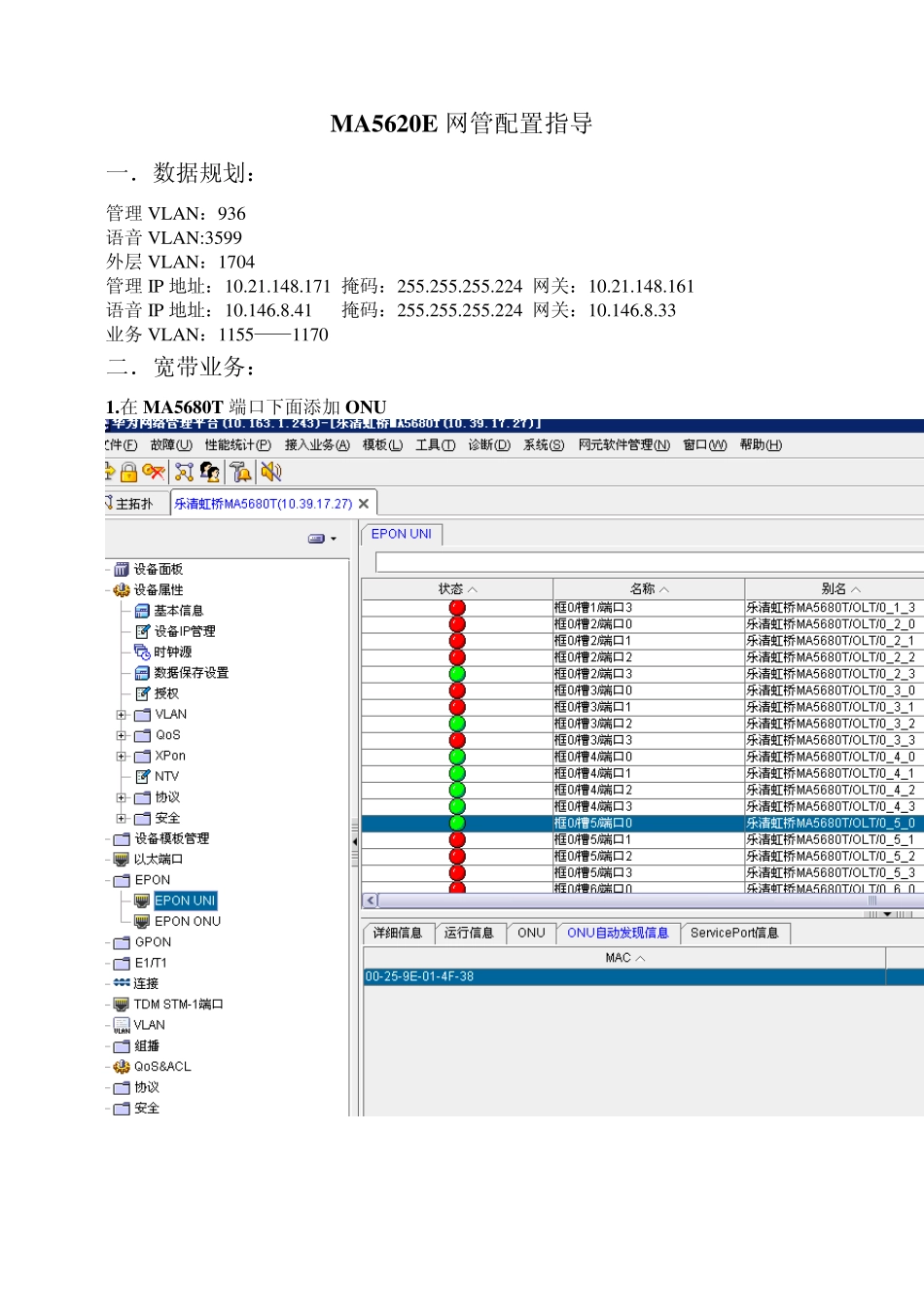

MA5620E网管配置指导书_第1页
1/33

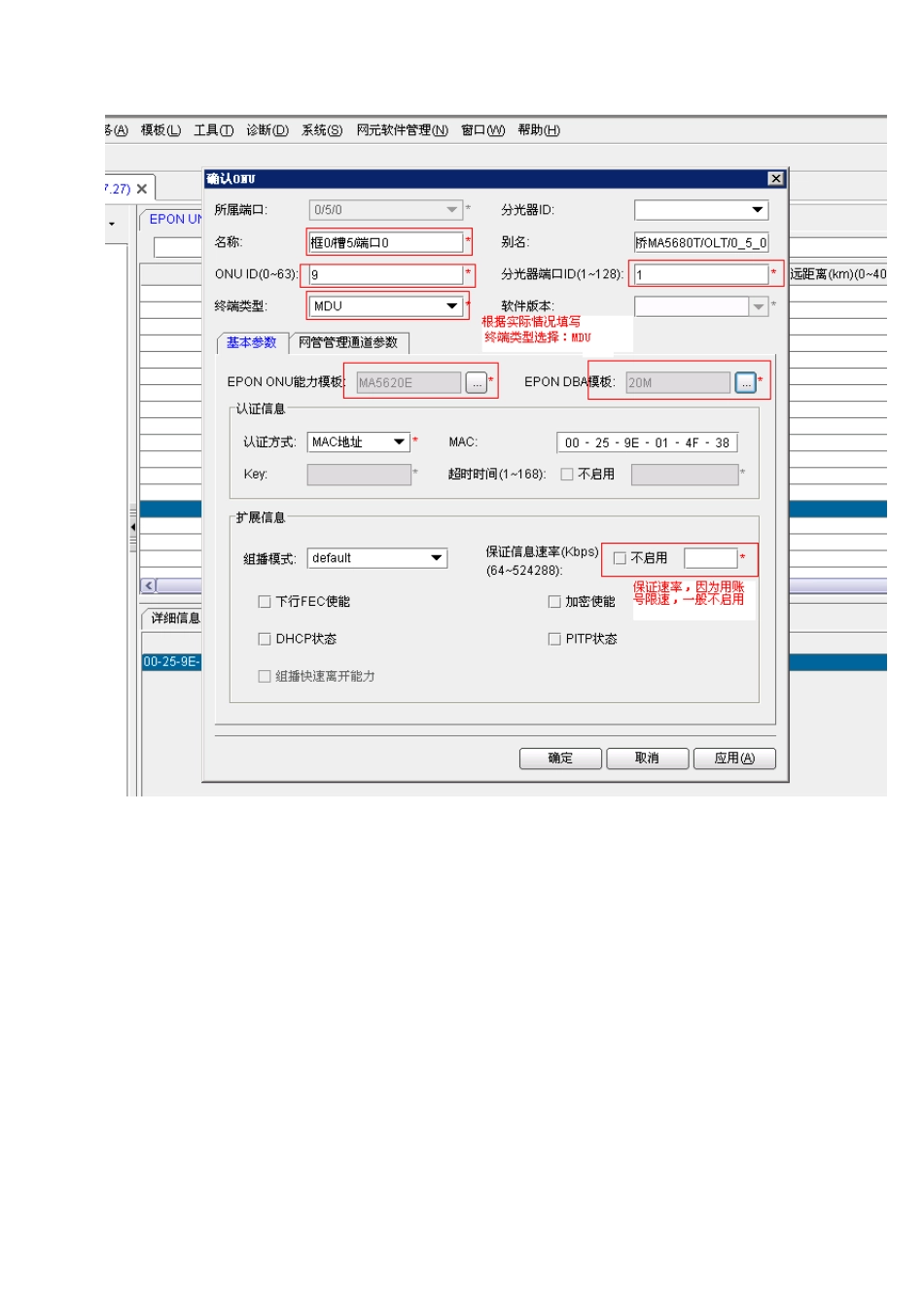

MA5620E网管配置指导书_第2页
2/33

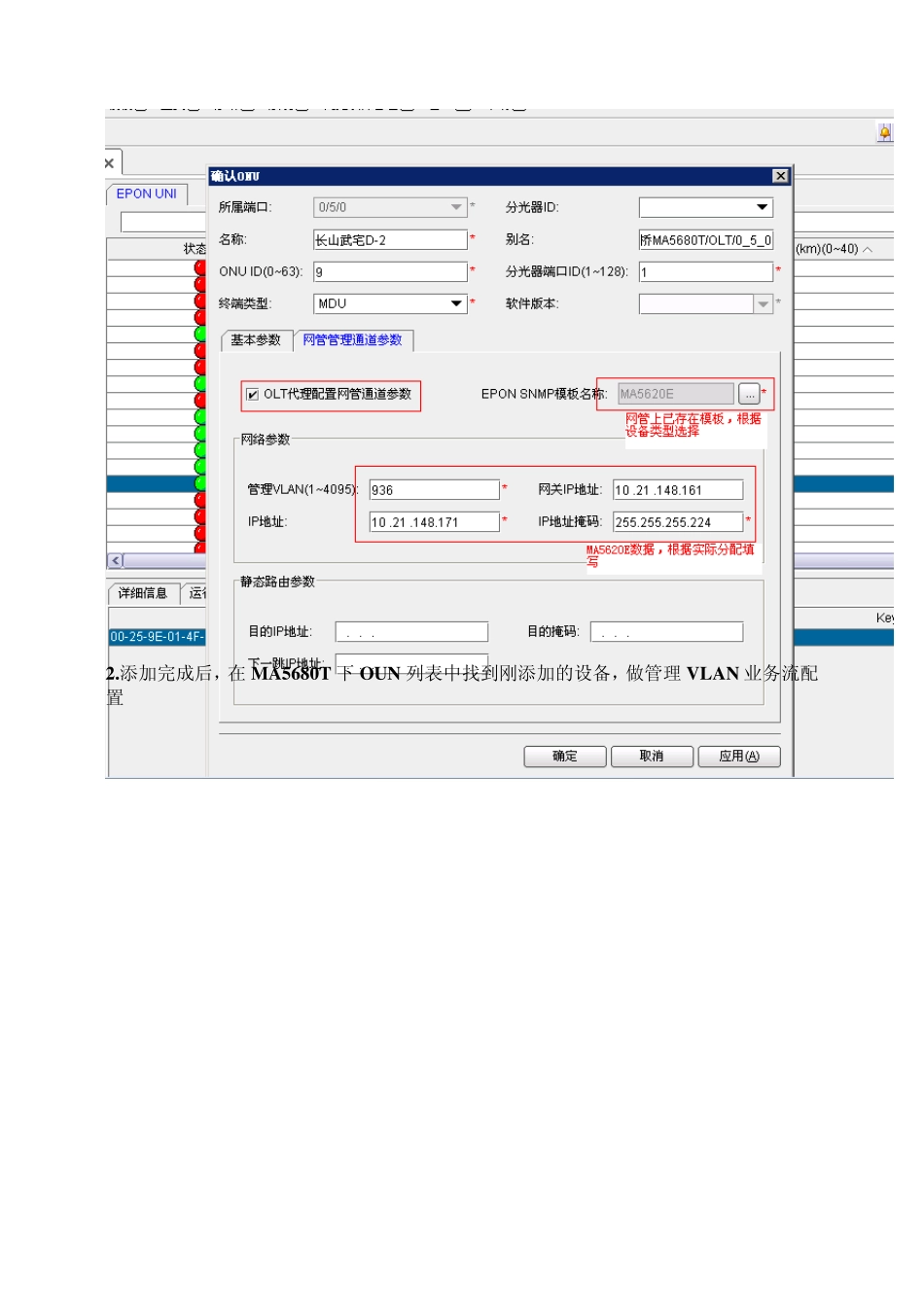

MA5620E网管配置指导书_第3页
3/33
MA5620E 网管配置指导 一.数据规划: 管理V LAN:936 语音V LAN:3599 外层V LAN:1704 管理IP 地址:10.21.148.171 掩码:255.255.255.224 网关:10.21.148.161 语音IP 地址:10.146.8.41 掩码:255.255.255.224 网关:10.146.8.33 业务V LAN:1155——1170 二.宽带业务: 1.在 MA5680T 端口下面添加 ONU 2.添加完成后,在MA5680T 下 OUN 列表中找到刚添加的设备,做管理 VLAN 业务流配置 3.在MA5680T上找到该设备,定位到设备所在节点,进入MA5620E 设备面板。 4.在MA5620E 上批量配置 MA5620E 的宽带业务 VLAN 添加业务VLAN:1155—1170 设置业务VLAN 的从属端口,透传业务VLAN 5.在MA5620E 上做宽带业务VLAN 的业务流Serv iceport: (注:该项暂时不支持批量增加功能,只能手动一条一条添加) 二.语音 1.在MA5620E 上增加 VOIP VLAN(语音VLAN) 添加语音 VLAN3599 设置VLAN3599 的从属端口,透传3599 配置VLAN3599 的地址 2.在M A5620E 上配置静态路由 3.在M A5620E 上配置媒体和信令地址 配置M A5620E 的媒体地址 配置M A5620E 的信令地址 4.在M A5620E 上配置媒体网关 5.配置媒体网关的M GC 属性信息 只需配置第一个 M GC 端口 注:市区和乐清选择南站 SBC 模板,其他地区选择数码城 SBC 模板 6.添加语音用户 注:第一个端口终端ID 为0,其他端口终端ID 按顺序排列。 7.在 MA5680T 上配置语音 v lan 3599 业务流 serv ice-port 数据规划: 管理V LAN:936 语音V LAN:3599 外层V LAN:1704 管理IP 地址:10.21.148.171 掩码:255.255.255.224 网关:10.21.148.161 语音IP 地址:10.146.8.41 掩码:255.255.255.224 网关:10.146.8.33 业务V LAN:1155——1170 命令行配置: MA5620E 挂在 0/2/2 下面 ONT ID=5 MA5680T 配置: WZ-WZ-JFJ-OLT-MA5680T-1.EPON(config)#display current-configuration { |section|| } : Command: display current-configuration [MA5600V800R105: 5033] # [global-config] sysname WZ-WZ-JFJ-OLT-MA5680T-1.EPON terminal user name buildrun_new wzdx *[)!X'6S+.:4E("*R.XZ7J'!!!* 1 2008:10:08: 08:44:35 2008:10:08:08:44:35 root 2 13 ----- adsl mode switch-to ADSL alarm statistics alarmid 0x023000ea a...
