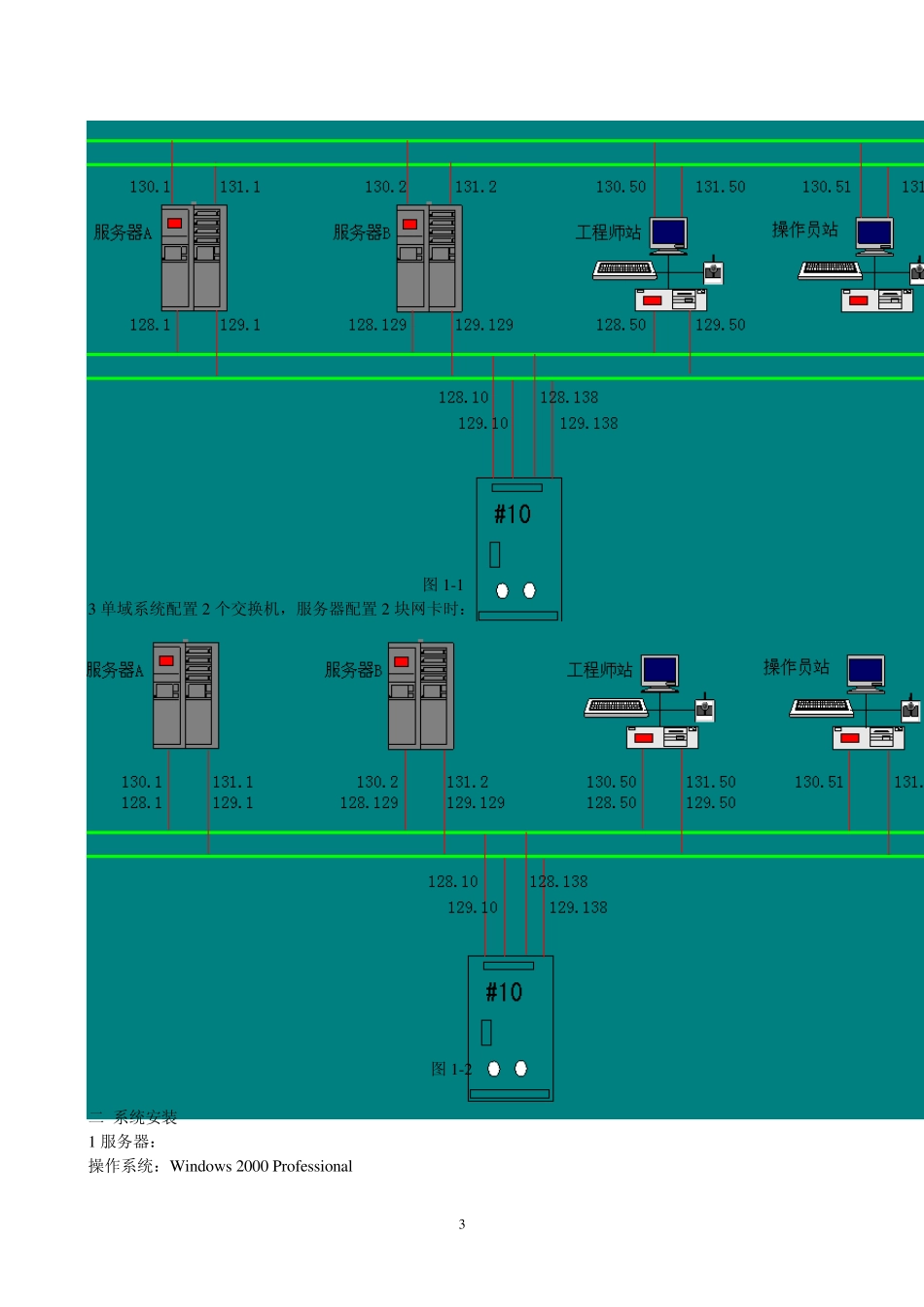

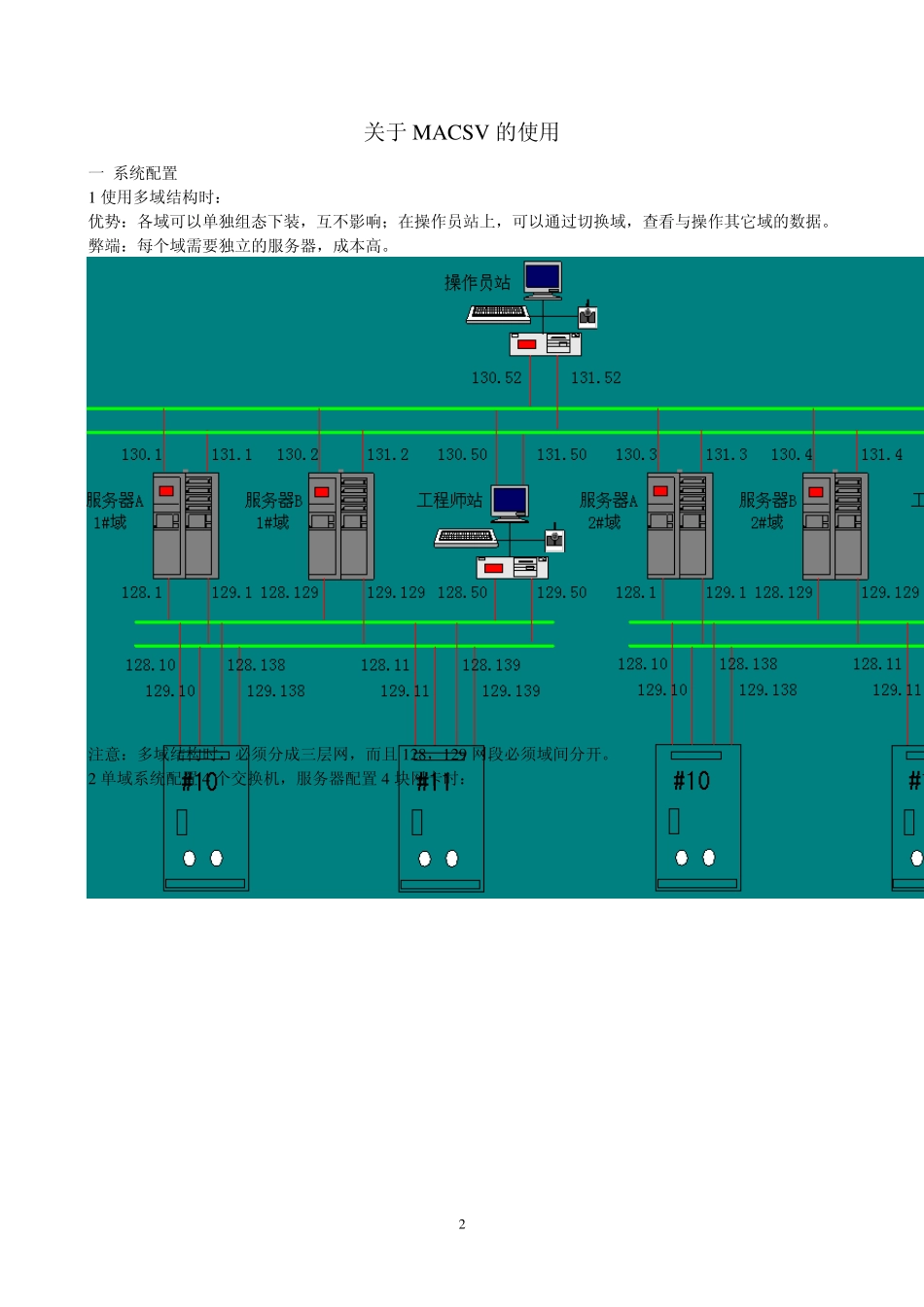

1 MACSV 使用技巧 2008 年 9 月 12 日 2 关于MACSV 的使用 一 系统配置 1 使用多域结构时： 优势：各域可以单独组态下装，互不影响；在操作员站上，可以通过切换域，查看与操作其它域的数据。 弊端：每个域需要独立的服务器，成本高。 注意：多域结构时，必须分成三层网，而且 128，129 网段必须域间分开。 2 单域系统配置4 个交换机，服务器配置4 块网卡时： 3 图1-1 3 单域系统配置2 个交换机，服务器配置2 块网卡时： 图1-2 二 系统安装 1 服务器： 操作系统：Window s 2000 Professional 4 MACSV 软件：（1）安装盘的“MACSV 服务器安装”文件夹。 2 工程师站： 操作系统：Windows 2000 Professional MACSV 软件：（1）安装盘的“sqlany”文件夹； （2）安装盘的“CodeSys2.3 安装”文件夹； （3）安装盘的“MACSV 离线组态安装”文件夹。注意：安装路径不能带中文字符； （4）重新安装目标，开始-程序-CoDeSys- CoDeSys V2.3-Install Target D:\Program Files\3S Software\CoDeSys SP RTE\TargetFiles\3S-Targets.tnf； 安装盘的“CodeSys2.3 安装\hollysys.tnf” 3 操作员站： 操作系统：Windows 2000 Professional MACSV 软件：（1）安装盘的“MACSV 操作员站安装”文件夹。 4 现场控制站： MACSV 软件：（1）安装盘的“现场控制站”文件夹。 5 服务器兼操作员站： 操作系统：Windows 2000 Professional MACSV 软件：（1）安装盘的“MACSV 服务器安装”文件夹； （2）安装盘的“MACSV 操作员站安装”文件夹。 6 工程师站兼操作员站： 操作系统：Windows 2000 Professional MACSV 软件：（1）安装盘的“sqlany”文件夹； （2）安装盘的“CodeSys2.3 安装”文件夹； （3）安装盘的“MACSV 离线组态安装”文件夹。注意：安装路径不能带中文字符； （4）重新安装目标，开始-程序-CoDeSys- CoDeSys V2.3-Install Target 安装盘的“CodeSys2.3 安装\hollysys.tnf”； （5）安装盘的“MACSV 操作员站安装”文件夹。 7 注意：目前在一台机器上，如果已经运行 MACSV 服务器软件则不能用 Conmaker 软件登陆控制器，也就是说，服务器不能兼工程师站。 三 组态 1 数据库组态： （1）“工程”菜单栏—“新建工程”，工程名称必须为 12 个以内的非中文字符（只包括字母，数字）。 （2）“编辑”菜单栏—“域组号组态”，推出如...
