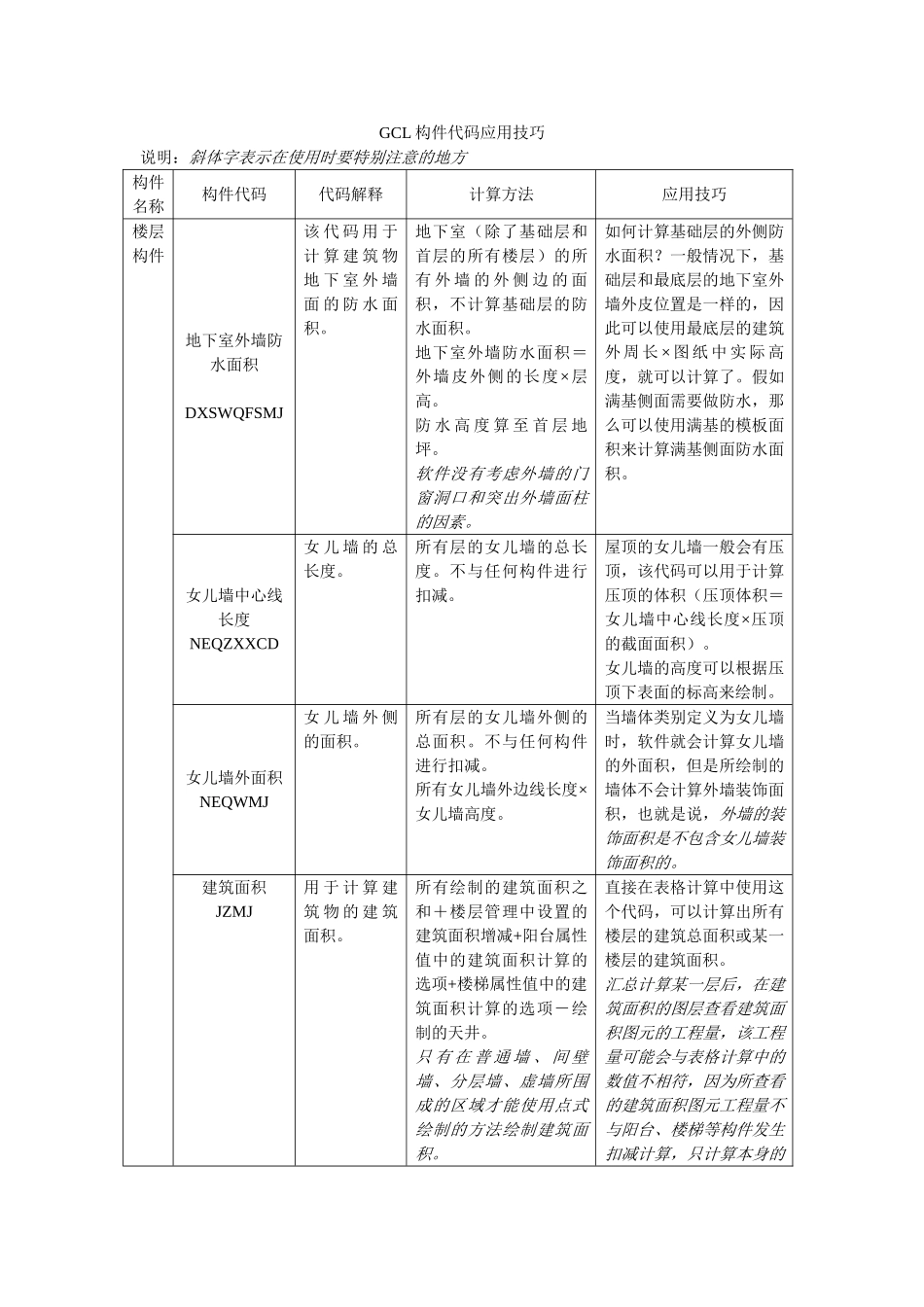

GCL 构件代码应用技巧说明：斜体字表示在使用时要特别注意的地方构件名称构件代码代码解释计算方法应用技巧楼层构件地下室外墙防水面积DXSWQFSMJ该 代 码 用 于计 算 建 筑 物地 下 室 外 墙面 的 防 水 面积。地下室（除了基础层和首层的所有楼层）的所有 外 墙 的 外 侧 边 的 面积，不计算基础层的防水面积。地下室外墙防水面积＝外墙皮外侧的长度×层高。防 水 高 度 算 至 首 层 地坪。软件没有考虑外墙的门窗洞口和突出外墙面柱的因素。如何计算基础层的外侧防水面积？一般情况下，基础层和最底层的地下室外墙外皮位置是一样的，因此可以使用最底层的建筑外 周 长 × 图 纸 中 实 际 高度，就可以计算了。假如满基侧面需要做防水，那么可以使用满基的模板面积来计算满基侧面防水面积。女儿墙中心线长度NEQZXXCD女 儿 墙 的 总长度。所有层的女儿墙的总长度。不与任何构件进行扣减。屋顶的女儿墙一般会有压顶，该代码可以用于计算压顶的体积（压顶体积＝女儿墙中心线长度×压顶的截面面积）。女儿墙的高度可以根据压顶下表面的标高来绘制。女儿墙外面积NEQWMJ女 儿 墙 外 侧的面积。所有层的女儿墙外侧的总面积。不与任何构件进行扣减。所有女儿墙外边线长度×女儿墙高度。当墙体类别定义为女儿墙时，软件就会计算女儿墙的外面积，但是所绘制的墙体不会计算外墙装饰面积，也就是说，外墙的装饰面积是不包含女儿墙装饰面积的。建筑面积JZMJ用 于 计 算 建筑 物 的 建 筑面积。所有绘制的建筑面积之和＋楼层管理中设置的建筑面积增减+阳台属性值中的建筑面积计算的选项+楼梯属性值中的建筑面积计算的选项－绘制的天井。只 有 在 普 通 墙 、 间 壁墙、分层墙、虚墙所围成的区域才能使用点式绘制的方法绘制建筑面积。直接在表格计算中使用这个代码，可以计算出所有楼层的建筑总面积或某一楼层的建筑面积。汇总计算某一层后，在建筑面积的图层查看建筑面积图元的工程量，该工程量可能会与表格计算中的数值不相符，因为所查看的建筑面积图元工程量不与阳台、楼梯等构件发生扣减计算，只计算本身的面积。外墙抹灰面积WQMHMJ用 于 计 算 外墙 的 抹 灰 面积。外墙外边线长度乘以外墙的高度，考虑与外墙的柱、门窗、洞口的扣减。当外墙裙高度为 0 时，高度从室外地坪开始计算。目前软件没有考虑与突出墙面的梁、外墙的阳台、栏板的扣减。当墙体的类型为女儿墙时，不计算...
