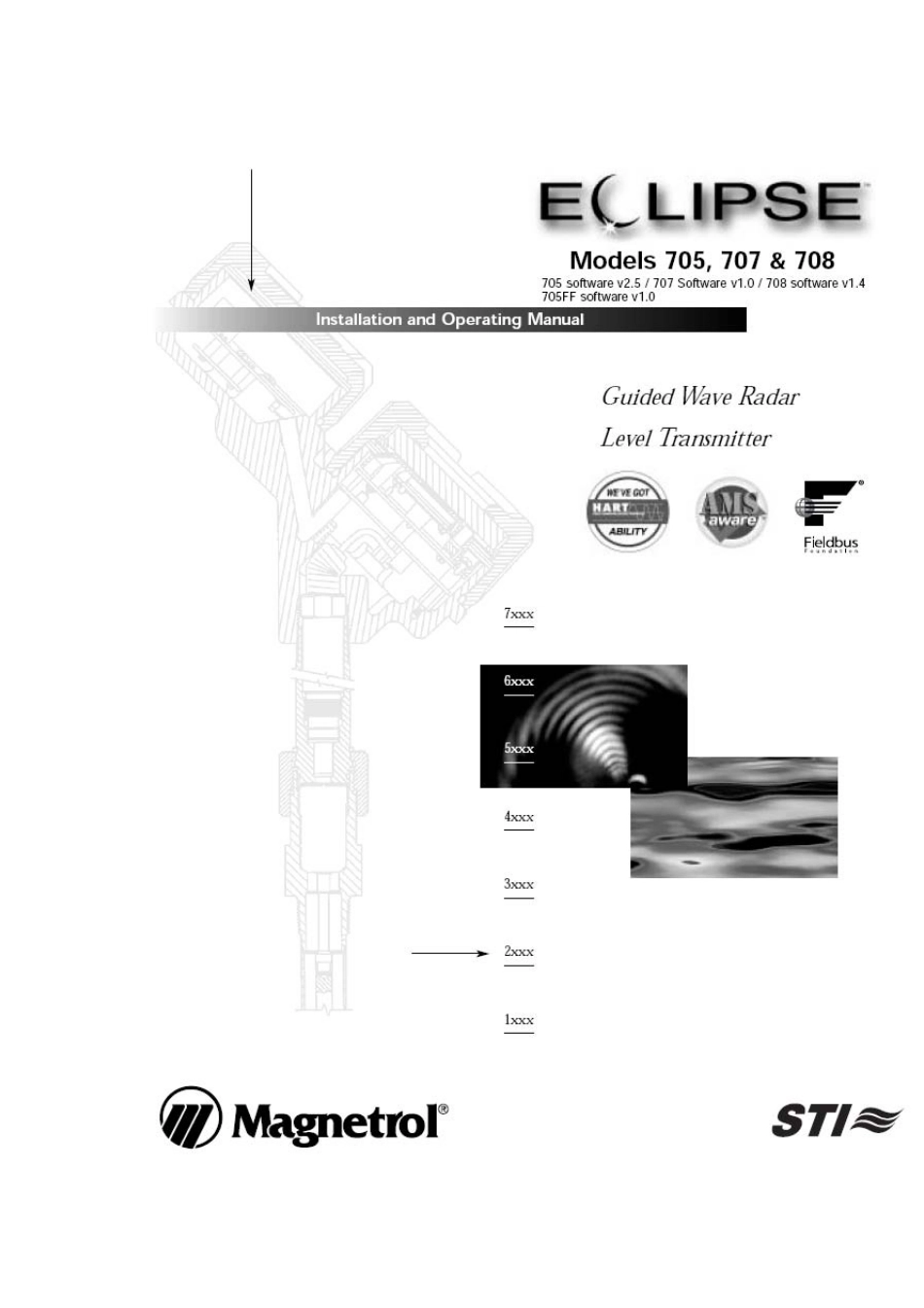

Magnetrol中文说明书VIP免费

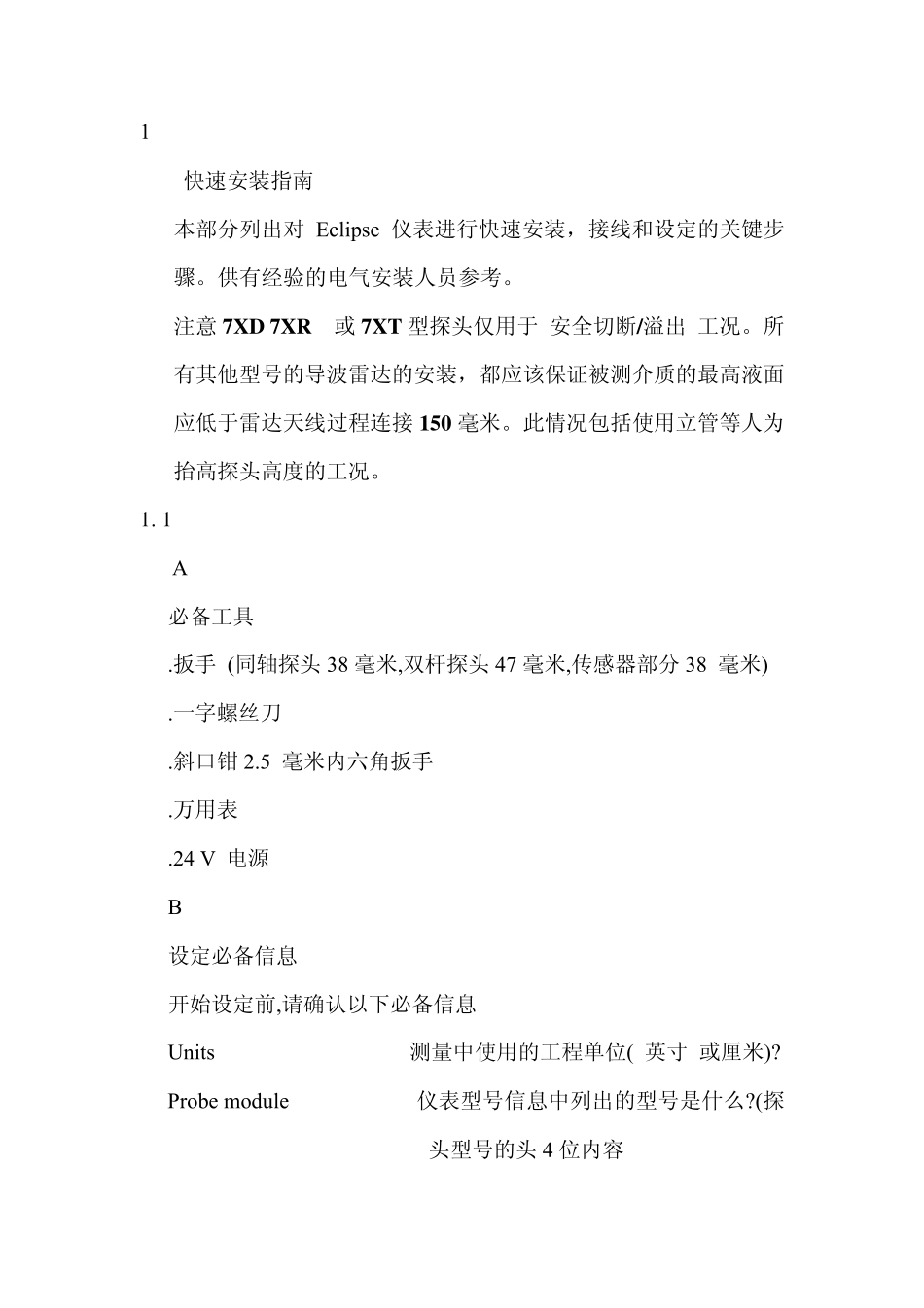

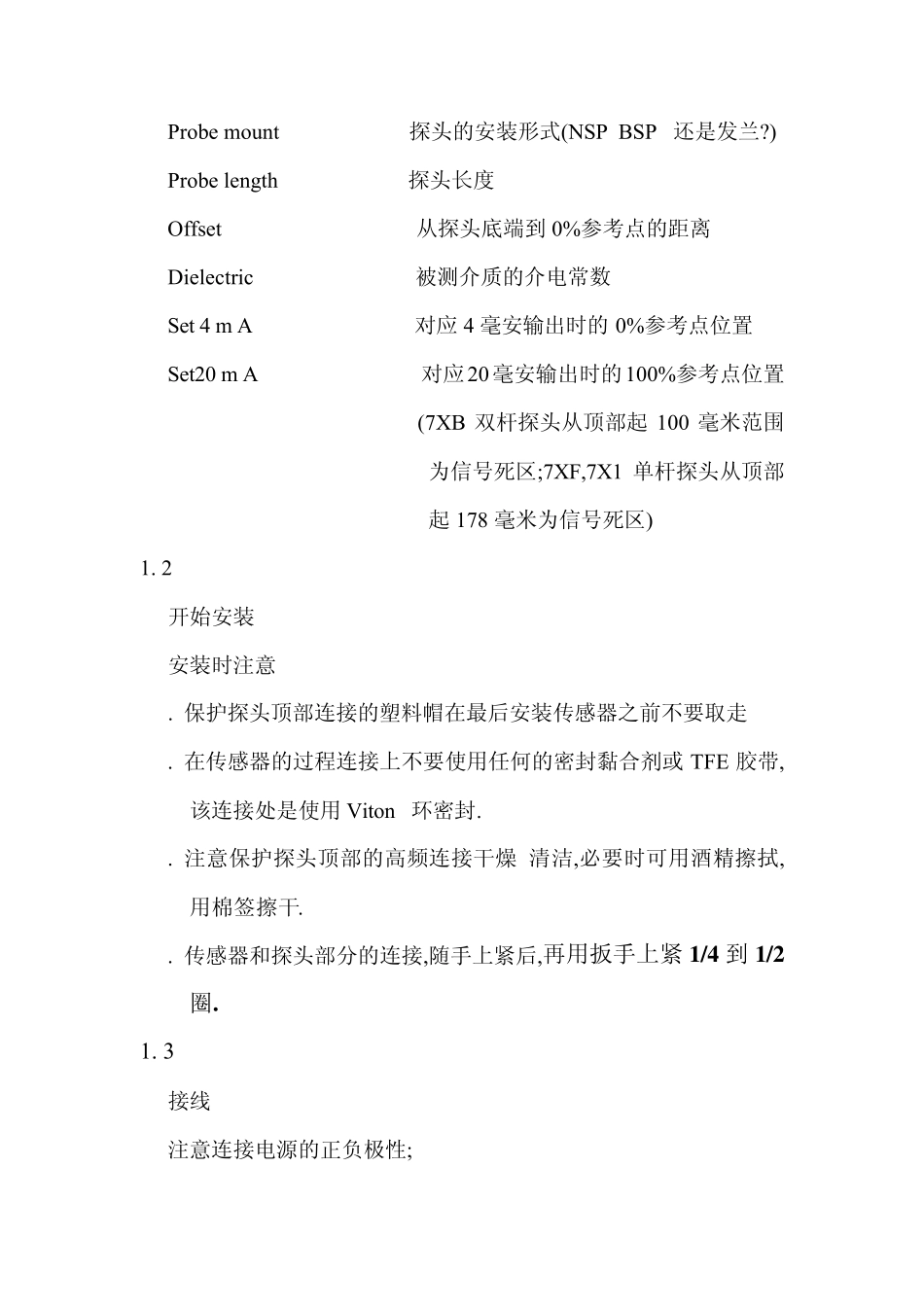

1 快速安装指南 本部分列出对Eclipse 仪表进行快速安装，接线和设定的关键步骤。供有经验的电气安装人员参考。 注意 7XD 7XR 或 7XT 型探头仅用于 安全切断/溢出 工况。所有其他型号的导波雷达的安装，都应该保证被测介质的最高液面应低于雷达天线过程连接150 毫米。此情况包括使用立管等人为抬高探头高度的工况。 1. 1 A 必备工具 .扳手 (同轴探头 38 毫米,双杆探头 47 毫米,传感器部分 38 毫米) .一字螺丝刀 .斜口钳 2.5 毫米内六角扳手 .万用表 .24 V 电源 B 设定必备信息 开始设定前,请确认以下必备信息 Units 测量中使用的工程单位( 英寸 或厘米)? Probe modu le 仪表型号信息中列出的型号是什么?(探头型号的头 4 位内容 Probe mou nt 探头的安装形式(NSP BSP 还是发兰?) Probe length 探头长度 Offset 从探头底端到0%参考点的距离 Dielectric 被测介质的介电常数 Set 4 m A 对应4 毫安输出时的0%参考点位置 Set20 m A 对应20毫安输出时的100%参考点位置 (7XB 双杆探头从顶部起100 毫米范围为信号死区;7XF,7X1 单杆探头从顶部起178 毫米为信号死区) 1. 2 开始安装 安装时注意 . 保护探头顶部连接的塑料帽在最后安装传感器之前不要取走 . 在传感器的过程连接上不要使用任何的密封黏合剂或 TFE 胶带,该连接处是使用 Viton 环密封. . 注意保护探头顶部的高频连接干燥 清洁,必要时可用酒精擦拭,用棉签擦干. . 传感器和探头部分的连接,随手上紧后,再用扳手上紧 1 /4 到1 /2圈. 1. 3 接线 注意连接电源的正负极性; 注意在电源和仪表两端分别接地. 1. 4 快速设定 A 仪表键使用方法 .仪表上电后，显示将每 5 秒钟交替显示 液位,%输出,和环路电流. .使用↑和↓键来在设定菜单中移动. .当按下输入键时,显示中第一行的走后一个字母将变为 感叹号,此时可用↑和↓键来改变参数的大小,再用输入键来确定即可. 注意,每次改变参数后,如果需要断电,须给仪表1 0 秒钟的时间来刷新内部设置. 如左图所示,是对仪表 表进行设定所需要的最少参数。 2． 完全安装 .本部分内容为安装的详细内容。 .Eclispse 传感器可以通过一系列的过程连接装到被测储罐上。通常是通过螺纹或是法兰连接实现。 注意：切勿在传感器周围堆放绝热材料，以免引起额外的热量堆积。 仪表工作 带压时，切勿拆卸仪表探头。 2．1 7XB，7X5，7X7 型双杆探头对距离...
