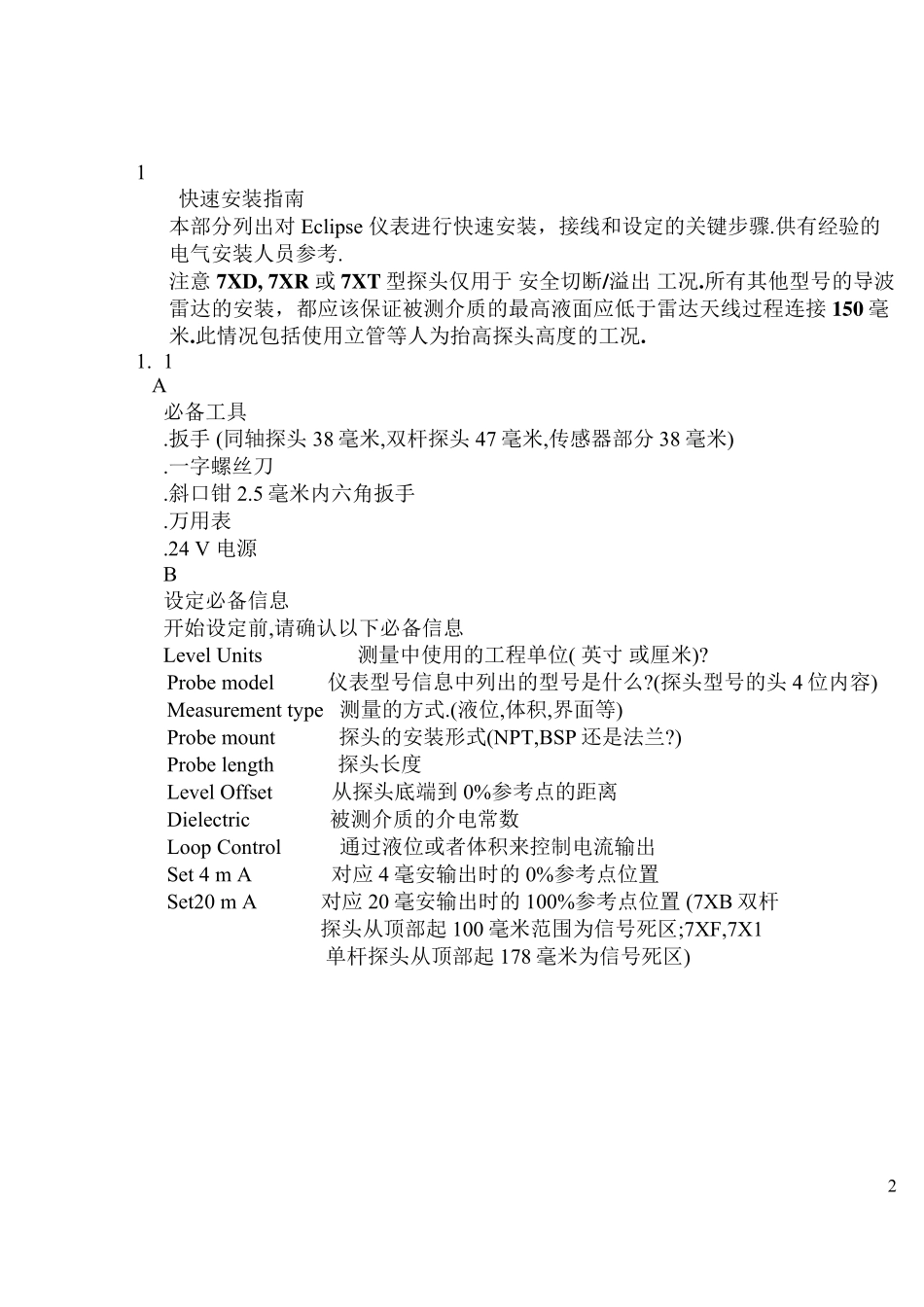

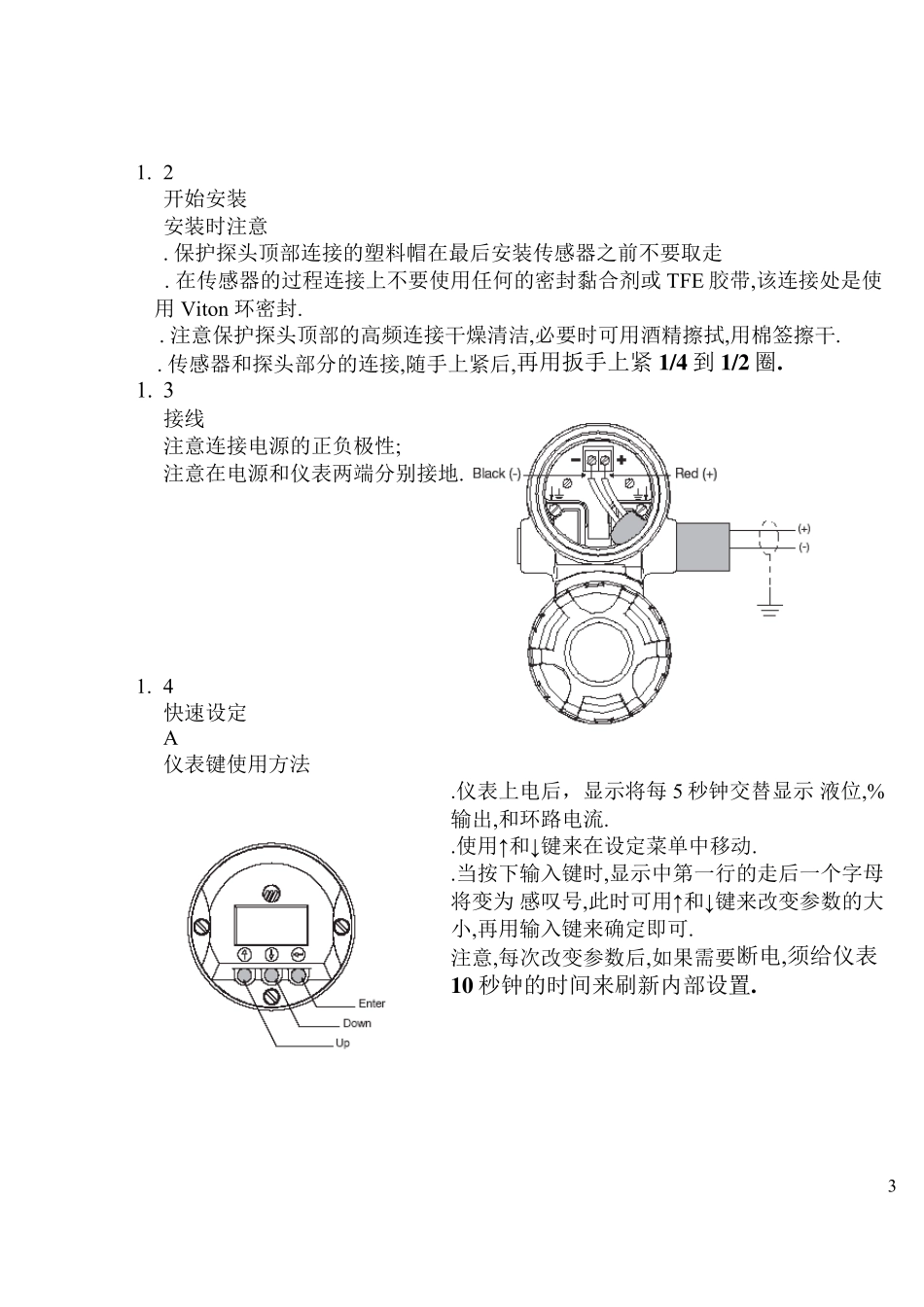

1 21 快速安装指南 本部分列出对Eclipse 仪表进行快速安装,接线和设定的关键步骤.供有经验的电气安装人员参考. 注意 7XD, 7XR 或 7XT 型探头仅用于 安全切断/溢出 工况.所有其他型号的导波雷达的安装,都应该保证被测介质的最高液面应低于雷达天线过程连接 150 毫米.此情况包括使用立管等人为抬高探头高度的工况. 1. 1 A 必备工具 .扳手 (同轴探头 38 毫米,双杆探头 47 毫米,传感器部分 38 毫米) .一字螺丝刀 .斜口钳 2.5 毫米内六角扳手 .万用表 .24 V 电源 B 设定必备信息 开始设定前,请确认以下必备信息 Level Units 测量中使用的工程单位( 英寸 或厘米)? Probe model 仪表型号信息中列出的型号是什么?(探头型号的头 4 位内容) Measurement type 测量的方式.(液位,体积,界面等) Probe mount 探头的安装形式(NPT,BSP 还是法兰?) Probe length 探头长度 Level Offset 从探头底端到 0%参考点的距离 Dielectric 被测介质的介电常数 Loop Control 通过液位或者体积来控制电流输出 Set 4 m A 对应 4 毫安输出时的 0%参考点位置 Set20 m A 对应 20 毫安输出时的 100%参考点位置 (7XB 双杆 探头从顶部起 100 毫米范围为信号死区;7XF,7X1 单杆探头从顶部起 178 毫米为信号死区) 31. 2 开始安装 安装时注意 . 保护探头顶部连接的塑料帽在最后安装传感器之前不要取走 . 在传感器的过程连接上不要使用任何的密封黏合剂或TFE 胶带,该连接处是使用 Viton 环密封. . 注意保护探头顶部的高频连接干燥清洁,必要时可用酒精擦拭,用棉签擦干. . 传感器和探头部分的连接,随手上紧后,再用扳手上紧1 /4 到1 /2 圈. 1. 3 接线 注意连接电源的正负极性; 注意在电源和仪表两端分别接地. 1. 4 快速设定 A 仪表键使用方法 .仪表上电后,显示将每 5 秒钟交替显示 液位,%输出,和环路电流. .使用↑和↓键来在设定菜单中移动. .当按下输入键时,显示中第一行的走后一个字母将变为 感叹号,此时可用↑和↓键来改变参数的大小,再用输入键来确定即可. 注意,每次改变参数后,如果需要断电,须给仪表1 0 秒钟的时间来刷新内部设置. 4 如左图所示,是对仪表进行设定所需要的最少参数. Probe module 选择探杆的型号 (探杆型号的头4位内容) ② PrbMount 探头的安装形式(NPT, BSP 还是法兰?) ③MeasType 选择测量的类型(液 位,体积,界面或者...
