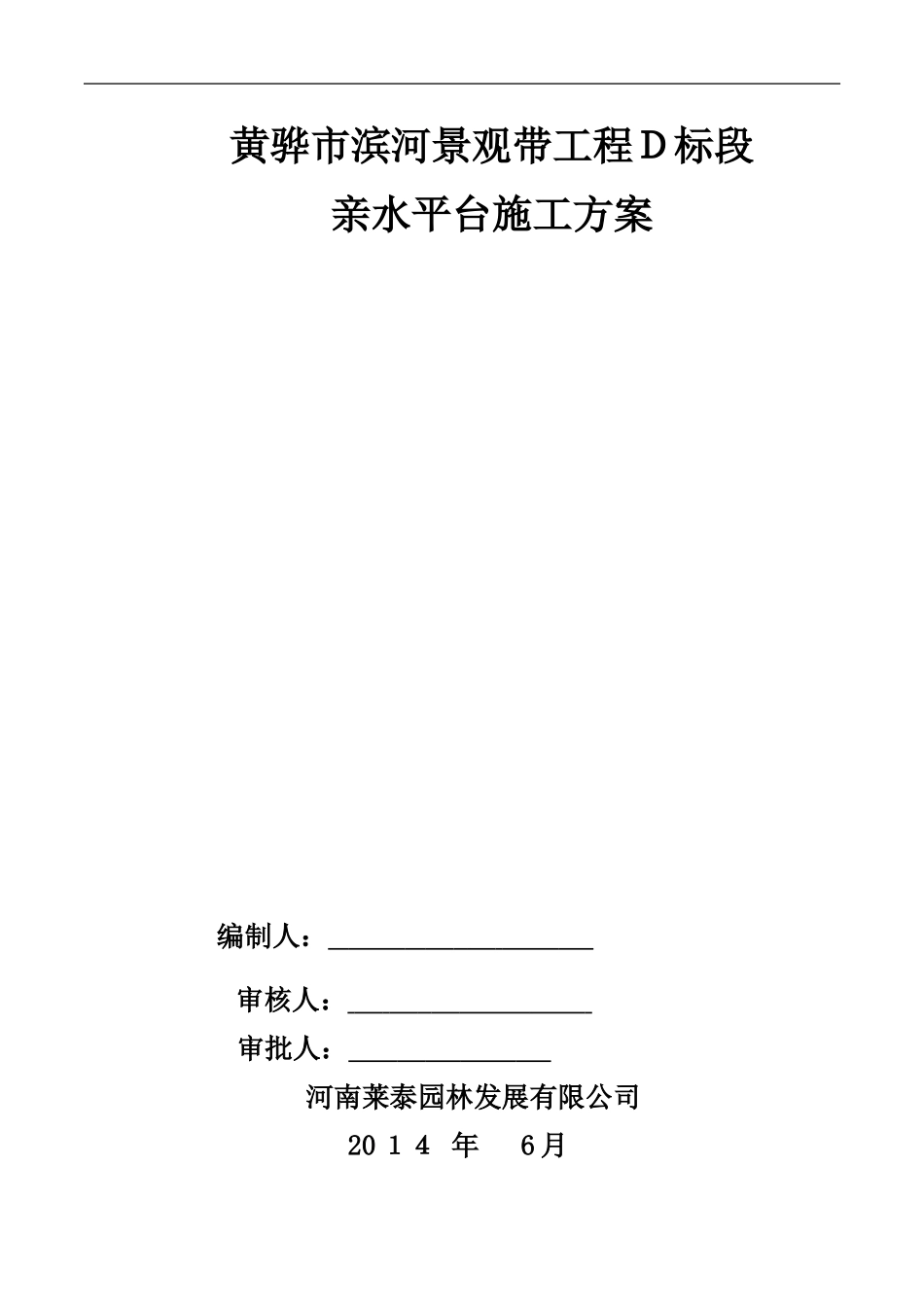

2024年亲水平台施工组织设计方案完_第1页
1/5

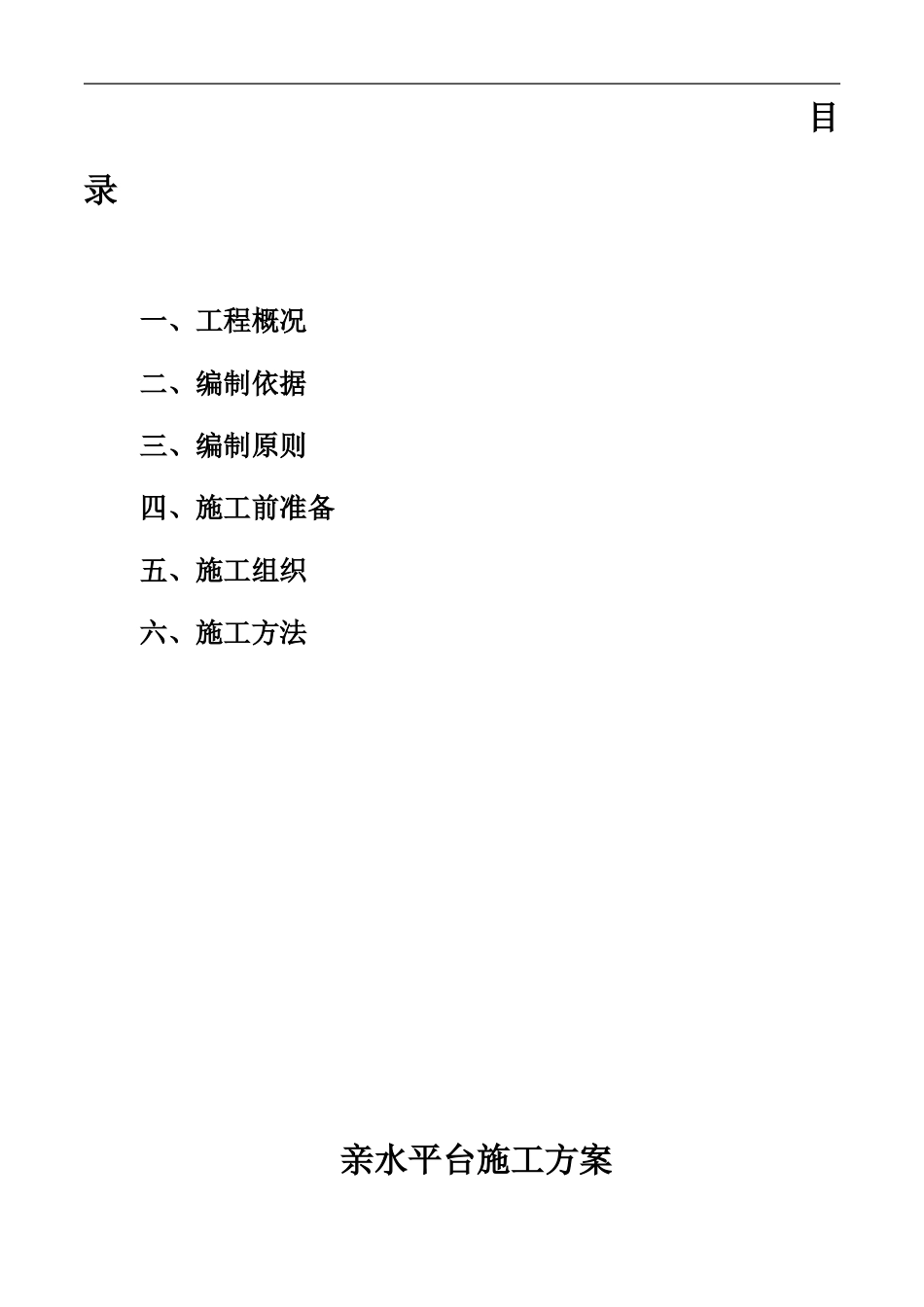

2024年亲水平台施工组织设计方案完_第2页
2/5

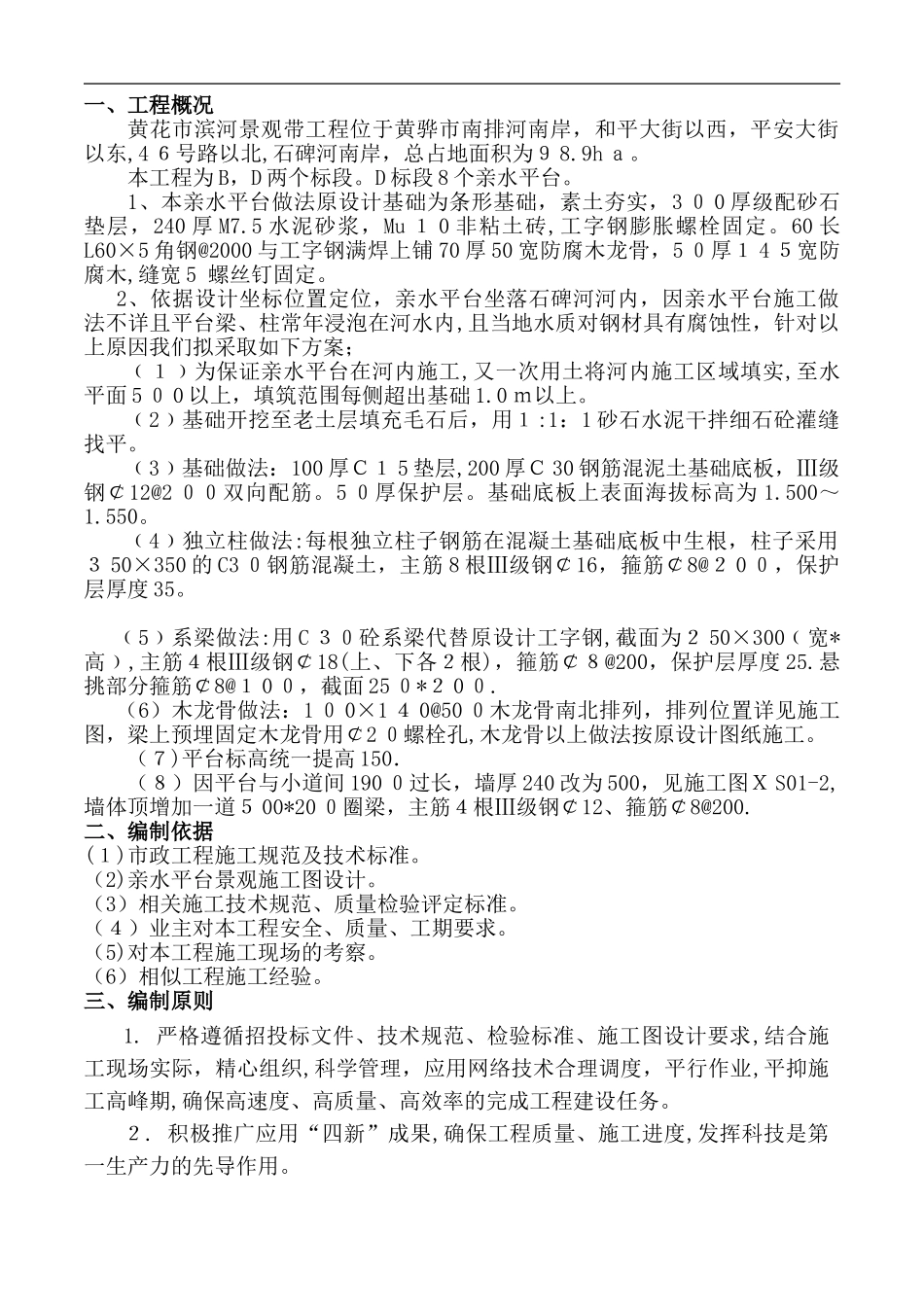

2024年亲水平台施工组织设计方案完_第3页
3/5
黄骅市滨河景观带工程D标段亲水平台施工方案编制人:审核人:审批人:河南莱泰园林发展有限公司2014年6月目录一、工程概况二、编制依据三、编制原则四、施工前准备五、施工组织六、施工方法亲水平台施工方案一、工程概况黄花市滨河景观带工程位于黄骅市南排河南岸,和平大街以西,平安大街以东,46号路以北,石碑河南岸,总占地面积为98.9ha。本工程为B,D两个标段。D标段8个亲水平台。1、本亲水平台做法原设计基础为条形基础,素土夯实,300厚级配砂石垫层,240厚M7.5水泥砂浆,Mu10非粘土砖,工字钢膨胀螺栓固定。60长L60×5角钢@2000与工字钢满焊上铺70厚50宽防腐木龙骨,50厚145宽防腐木,缝宽5螺丝钉固定。2、依据设计坐标位置定位,亲水平台坐落石碑河河内,因亲水平台施工做法不详且平台梁、柱常年浸泡在河水内,且当地水质对钢材具有腐蚀性,针对以上原因我们拟采取如下方案;﹙1﹚为保证亲水平台在河内施工,又一次用土将河内施工区域填实,至水平面500以上,填筑范围每侧超出基础1.0m以上。﹙2﹚基础开挖至老土层填充毛石后,用1:1:1砂石水泥干拌细石砼灌缝找平。﹙3﹚基础做法:100厚C15垫层,200厚C30钢筋混泥土基础底板,Ⅲ级钢¢12@200双向配筋。50厚保护层。基础底板上表面海拔标高为1.500~1.550。﹙4﹚独立柱做法:每根独立柱子钢筋在混凝土基础底板中生根,柱子采用350×350的C30钢筋混凝土,主筋8根Ⅲ级钢¢16,箍筋¢8@200,保护层厚度35。﹙5﹚系梁做法:用C30砼系梁代替原设计工字钢,截面为250×300﹙宽*高﹚,主筋4根Ⅲ级钢¢18(上、下各2根),箍筋¢8@200,保护层厚度25.悬挑部分箍筋¢8@100,截面250*200.(6)木龙骨做法:100×140@500木龙骨南北排列,排列位置详见施工图,梁上预埋固定木龙骨用¢20螺栓孔,木龙骨以上做法按原设计图纸施工。(7)平台标高统一提高150.(8)因平台与小道间1900过长,墙厚240改为500,见施工图XS01-2,墙体顶增加一道500*200圈梁,主筋4根Ⅲ级钢¢12、箍筋¢8@200.二、编制依据(1)市政工程施工规范及技术标准。(2)亲水平台景观施工图设计。(3)相关施工技术规范、质量检验评定标准。(4)业主对本工程安全、质量、工期要求。(5)对本工程施工现场的考察。(6)相似工程施工经验。三、编制原则1.严格遵循招投标文件、技术规范、检验标准、施工图设计要求,结合施工现场实际,精心组织,科学管理,应用网络技术合理调度,平行作业,平抑施工高峰期,确保高速度、高质量、高效率的完成工程建设任务。2.积极推广应用“四新”成果,确保工程质量、施工进度,发挥科技是第一生产力的先导作用。3.配备适应本工程要求的,生产效率高,施工质量好的专业施工队。4.调配组织管理能力强,施工经验丰富的中青年技术管理人员组建项目部,建立项目经理负责制的管理、质保、安全体系,严格管理,优化配置。四、施工前准备:1、现场标高复测。2、材料提前准备进场。3、机械合理安排进场施工。五、施工组织1.1人员配置项目经理、技术负责人、技术员、质检员、安全员、施工人员固定壮工10人、砼工5人、木工:10人、钢筋工:10人、电工1人。2、机械准备挖掘机1台、排水泵3台,其他设备按需要调配。六、施工方法:1筑岛围堰1.1为保证亲水平台在河内的施工,用土将河内施工区域填实至水平面以上500-1000,填筑范围每侧超出基础1米以上。1.2填土时随填随用挖掘机将土压实,为防止河水在开挖后浸入基坑,提前15天以上填筑,河水将筑岛浸透密实,才能开挖,挖时尽量不要扰动外侧土体,并且开挖的土方继续填筑外侧土体。使基坑外侧土体增加强度,必要时用木桩加土工布围护土体,防止塌方。1.3为便于平台内侧基础排水,开挖200mm宽、深500mm的排水沟.开挖一个集水坑,用泵将水抽出。2、地基处理根据河底实际情况,为保证亲水平台基础的稳固,基坑开挖至设计标高后根据具体情况填筑毛石,并用1:1:1砂石水泥干拌混凝土灌缝密实。3钢筋加工、安装3.1、依据设计变更进行钢筋取样放料加工。注意钢筋的下料长度,弯制长度,按照先放大样后加工的施工方法。3.2、钢筋安装好后进行校正并固定。10、模板加工、安装A、...
