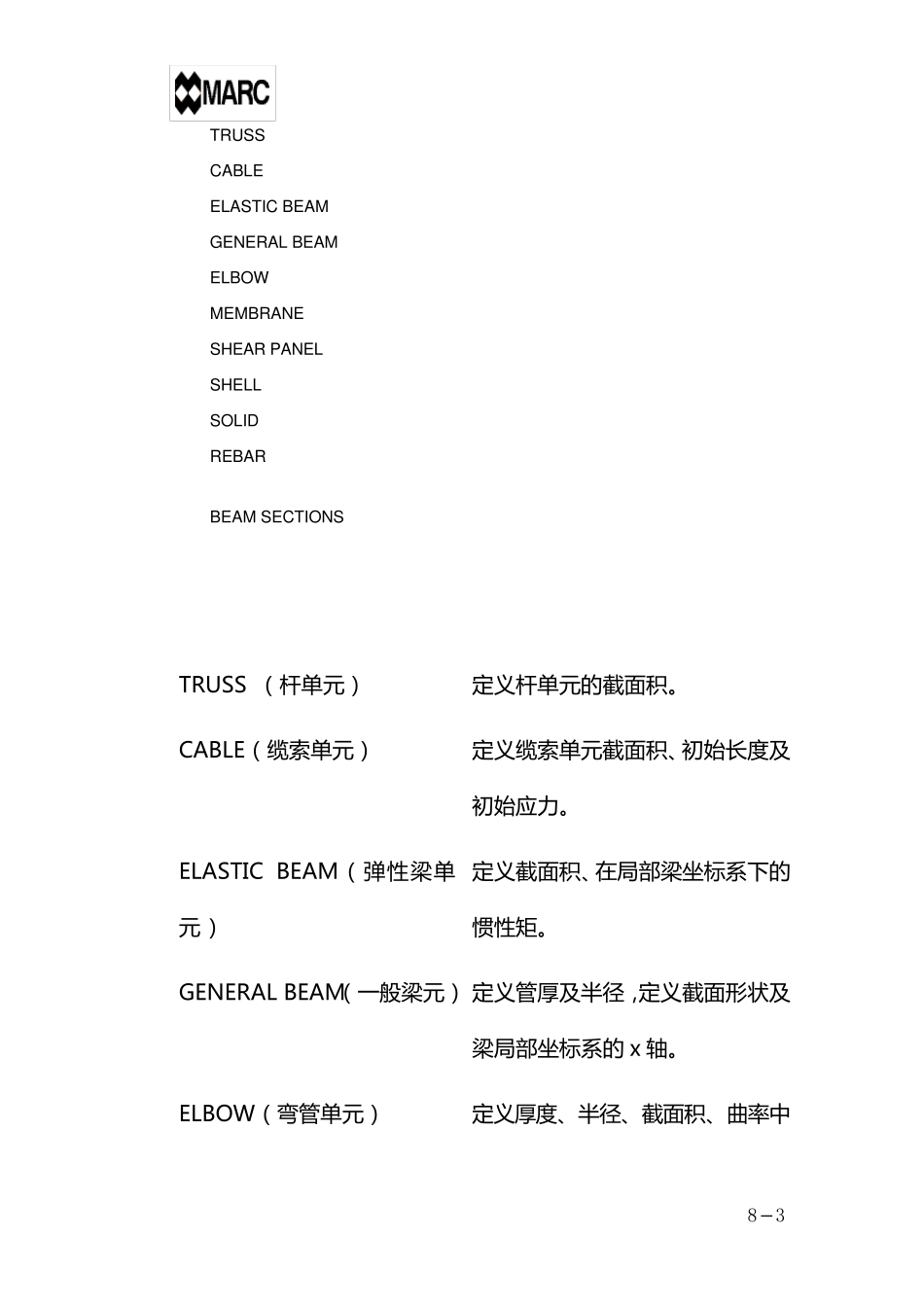

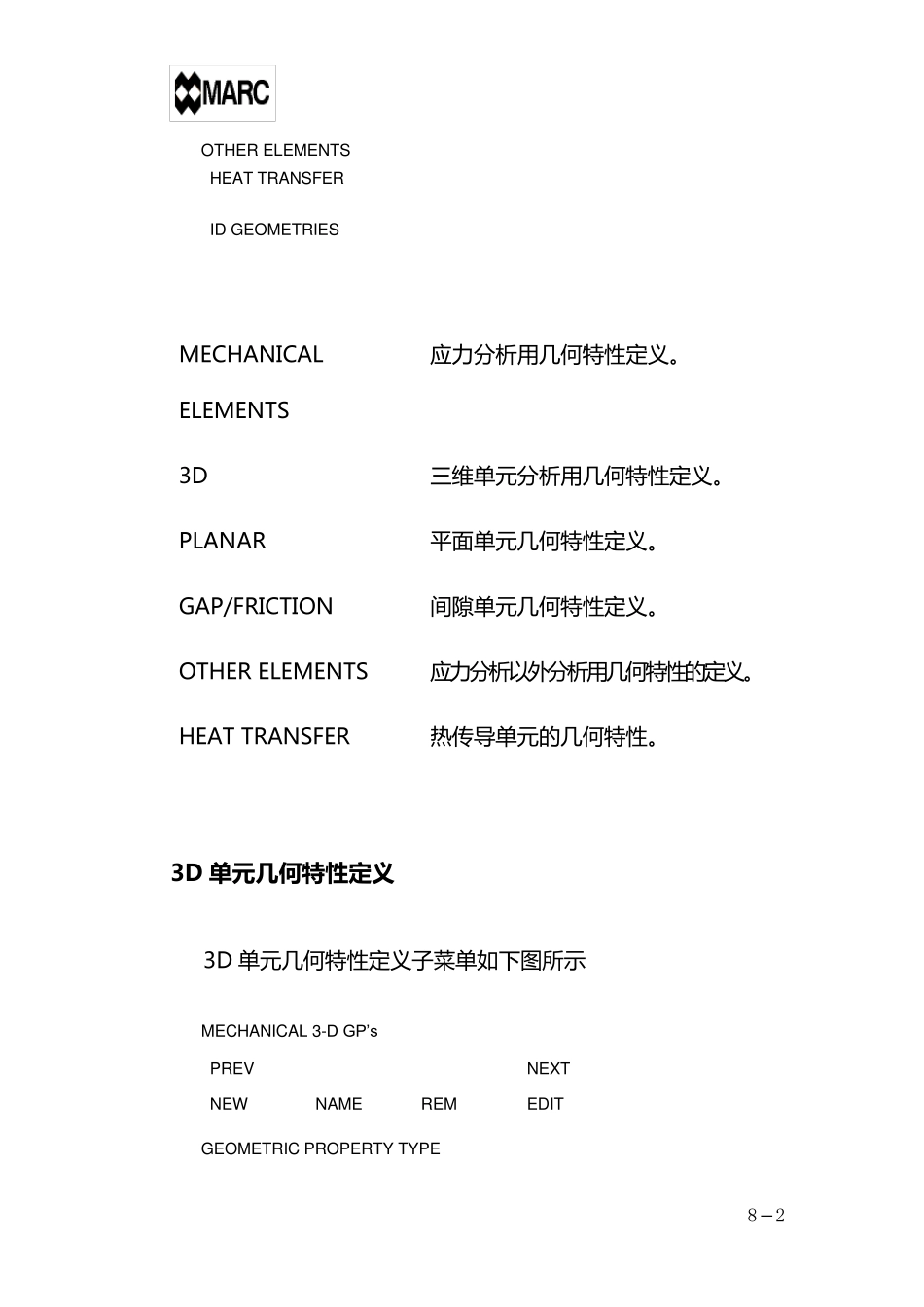

8- 1 第 八 章 几 何 特 性 的 定 义(GEOMETRIC PROPERTIES) 本章 要点 分 析 时 常 用 单 元 几 何 特 性 种 类 横 截 面 的 定 义 单 元 几 何 特 性 的 定 义 方 法 在 MAIN 菜 单 中 选 择 GEOMETRIC PROPERTIES 后 就 可 进 行几 何 特 性 的 定 义 。 根 据 不 同 的 单 元 类 型 , 几 何 特 性 也 是 不 同 的 。与 材 料 特 性 定 义 一 样 , 几 何 特 性 也 包 括 几 何 特 性 是 什 么 和 施 加 在哪 些 单 元 上 这 二 部 分 , 例 如 要 定 义 单 元 1 的 截 面 积 为 0.1mm2 这 一几 何 特 性 , 通 常 在MENTAT 中 先 定 义 几 何 特 性 名 如 “c_sect”,然后 输入截 面 积 为 0.1mm2 , 最后 施 加 在 单 元 1 上 , 几 何 特 性 名 的定 义 、修改、管理与 边界条件名 、材 料 特 性 名 相同 , 不 再重复。 GEOMETRIC PROPERTIES 的 子菜 单 如 下图所示,根 据 分 析 类型 及单 元 的 几 何 种 类 区分 排列。 GEOMETRIC PROPERTIES MECHANICAL ELEMENTS 3-D AXISYMMETRIC PLANAR GAP/FRICTION 8- 2 OTHER ELEMENTS HEAT TRANSFER ID GEOMETRIES MECHANICAL ELEMENTS 应 力 分 析 用 几 何 特 性 定 义 。 3D 三维单元分 析 用 几 何 特 性 定 义 。 PLANAR 平面单元几 何 特 性 定 义 。 GAP/FRICTION 间隙单元几 何 特 性 定 义 。 OTHER ELEMENTS 应 力 分 析 以外分 析 用 几 何 特 性 的定 义 。 HEAT TRANSFER 热传导单元的几 何 特 性 。 3D 单 元 几 何 特 性 定 义 3D 单元几 何 特 性 定 义 子菜单如下图所示 MECHANICAL 3-D GP’s PREV NEXT NEW NAME REM EDIT GEOMETRIC PROPERTY TYPE 8- 3 TRUSS CABLE ELASTIC BEAM GENERAL BEAM ELBOW MEMBRANE SHEAR PANEL SHELL SOLID REBAR BEAM SECTIONS TRUSS ( 杆 单 元 ) 定 义 杆 单 元 的 截 面 积 。 CABLE( 缆 索 单 元 ) 定 义 缆 索 单 元 截 面 积 、初始长度及初始应力。 ELASTIC BEAM( 弹性梁单元 ) 定 义 截 面 积 、在局部梁坐...
