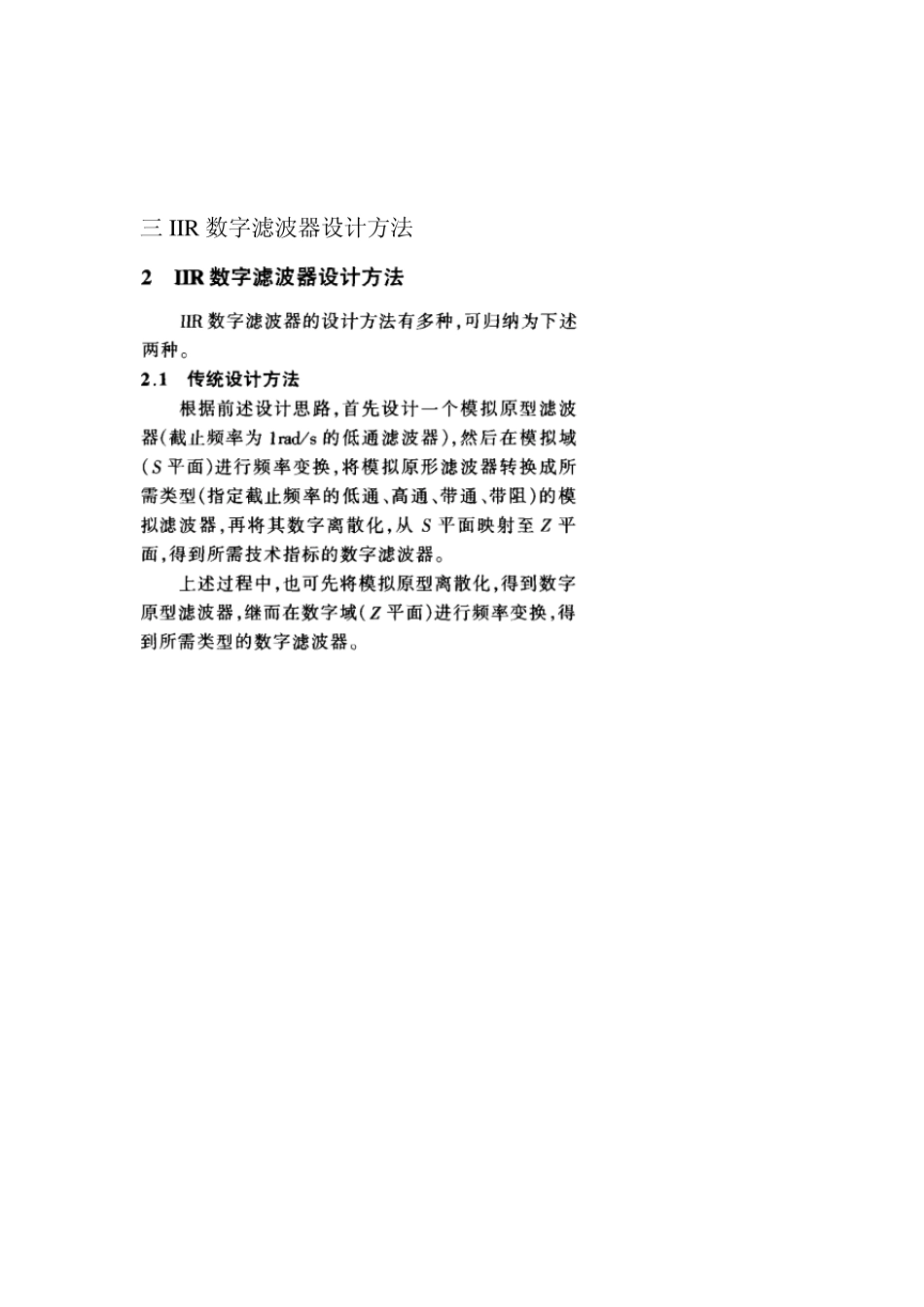

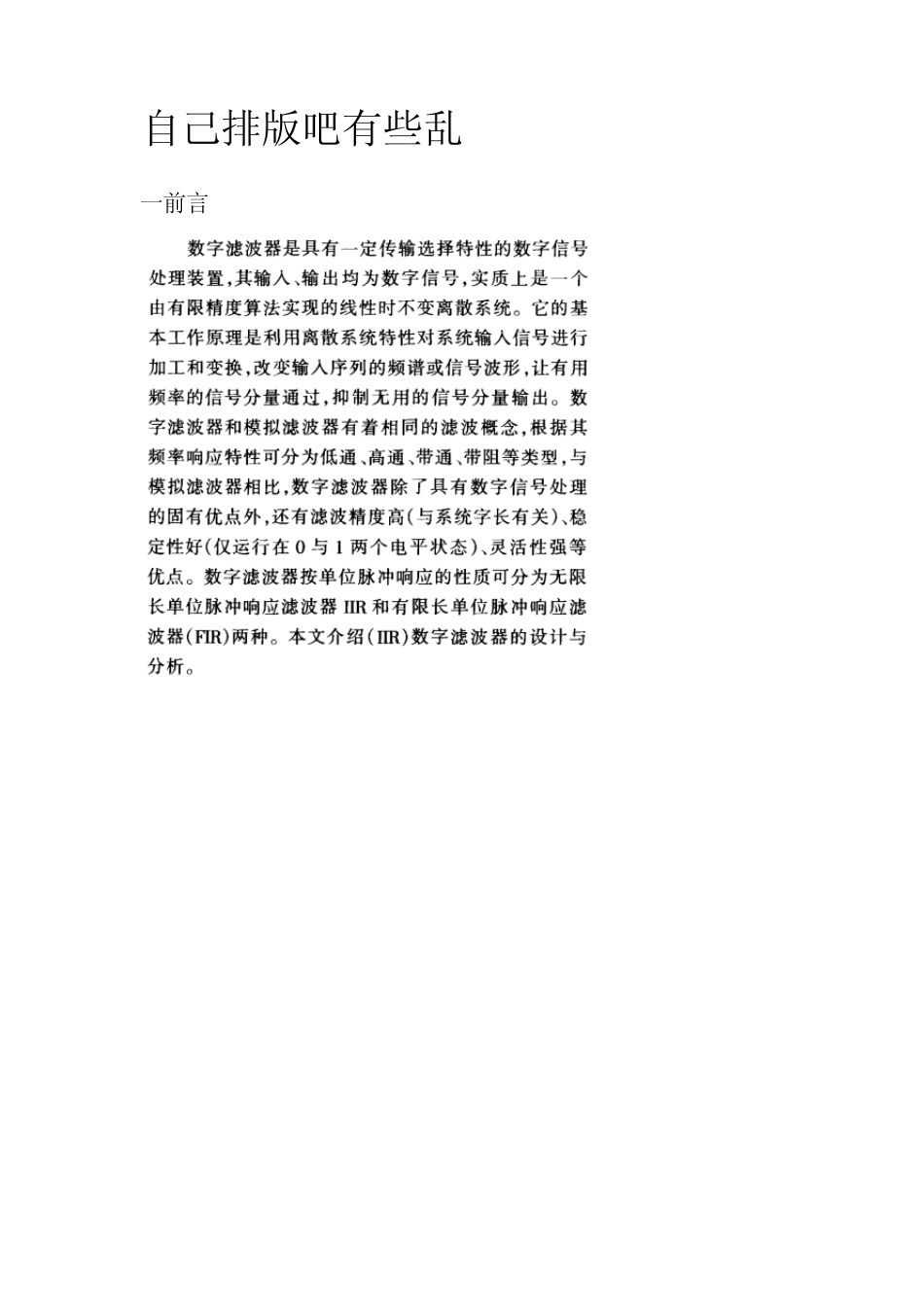

自己排版吧有些乱 一前言 二IIR 数字滤波器设计思路与步骤 三 IIR 数字滤波器设计方法 四 设计实例 与验证分析 信号( )5 s in (1 0 0)2 s in ( 3 0 0)1 0 ( 2 0 0 0ytttt由三个不同频率的信号组成，对该信号进行采集，假设不知道信号由什么频率的信号组成的，只知道信号由三个不同频率的信号组成；请设计方案将三个信号分离开，要求被衰减的信号要衰减60dB 以上，并采用下列的两种方法进行验证。 （1）用MatLab 进行仿真验证。 （2）用Simu link 进行仿真验证。 信号 由三个不同频率的信号组成，对该信号进行采集，假设不知道信号由什么频率的信号组成的，只知道信号由三个不同频率的信号组成；请设计方案将三个信号分离开，要求被衰减的信号要衰减60dB 以上，并采用下列的两种方法进行验证。 （1）用MatLab 进行仿真验证。 （2）用Simu link 进行仿真验证。 程序和图附后。 用MATLAB 进行仿真验证如附录中的图 a 到图 c：图 a 为设置的滤波器，其中第一个为低通滤波器，用来分离 出频率为50Hz 的正弦信号，第二个为设置的带通滤波器，用来分离出频率为100Hz 的正弦信号，第三个为设置的带通滤波器，用来分离出频率为1000Hz的正弦信号；图b 为分离出来的信号从上至下依次为频率为50Hz 的正弦信号、频率为100Hz 的正弦信号、频率为1000Hz 的正弦信号和原信号；图c 为提取的信号的频谱图，从上至下依次为原始信号的频谱、频率为50Hz 的信号的频谱、频率为100Hz的信号的频谱和频率为1000Hz 的信号的频谱。通过理论分析和计算，可以看出我们设计的滤波器可以很好的实现信号的分离，由此可知，我们设计方案理论上是可行的，但是实际进行设计时还要考虑各种因素，如干扰，误差等因素。 用Simulink 进行仿真验证如附录中的图d 到图h：图d 为Simulink仿真设计的框图；图e 为滤波后频率为50Hz的信号；图f 为滤波后频率为100Hz 的信号；图g为滤波后频率为1000Hz 的信号；图h 为未经滤波的原信号；但是由此仿真出来的有一定的误差，如第一个信号的50Hz 的信号可能由于信号频率太低的原因是真很大，至于是什么原因我们也没研究明白，但是我们还会继续努力的。 附录 Fs = 60*512; t = 0:1/Fs:0.2; y = 5*sin(2*pi*50*t)+2*sin(2*pi*150*t)+10*sin(2*pi*1000*t); Rp = 0.1; Rs = 60; Wp = 60; Ws = 140; [n,Wn] = ellipord(Wp/(Fs/2),Ws/(Fs/2),Rp,...
