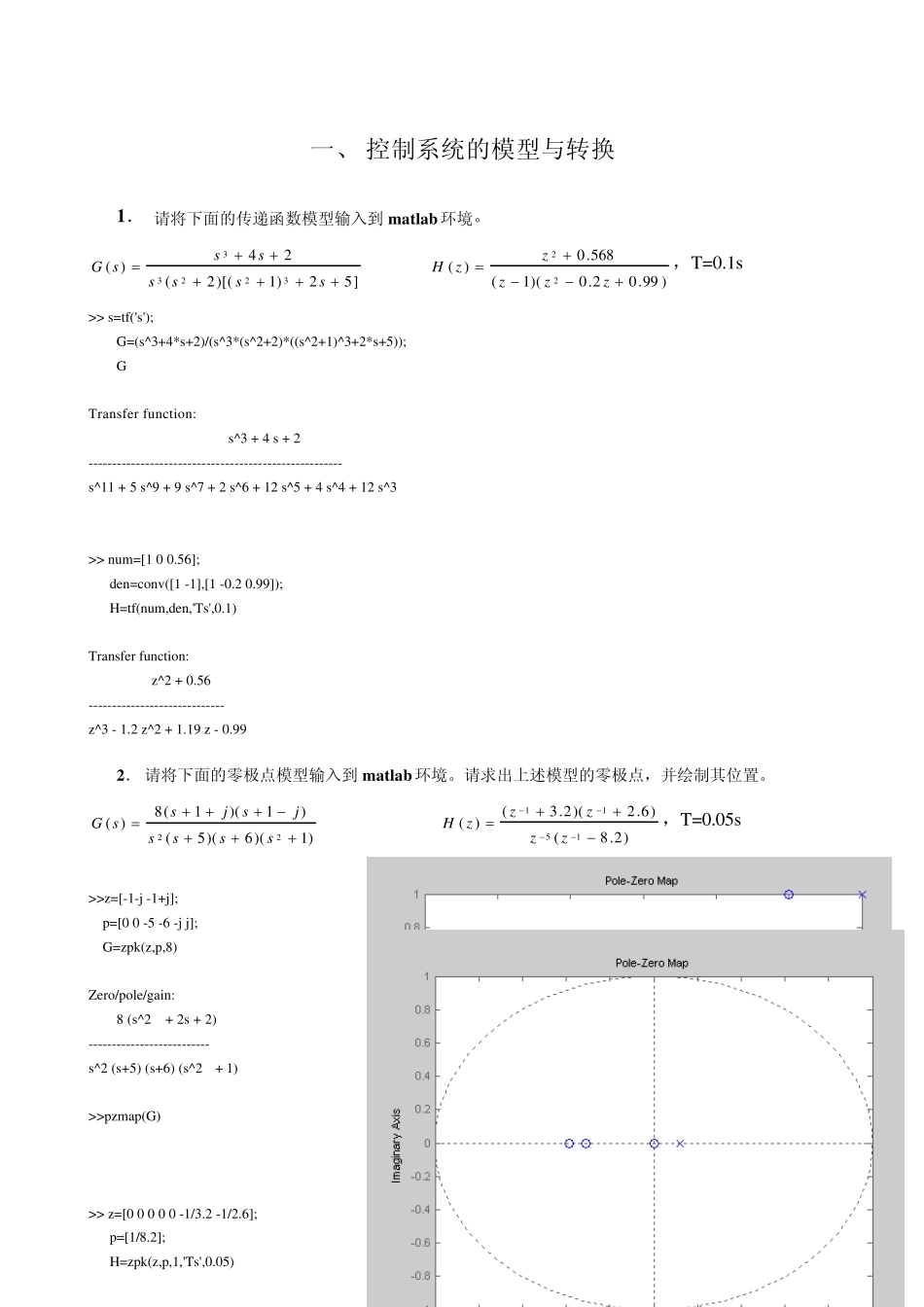

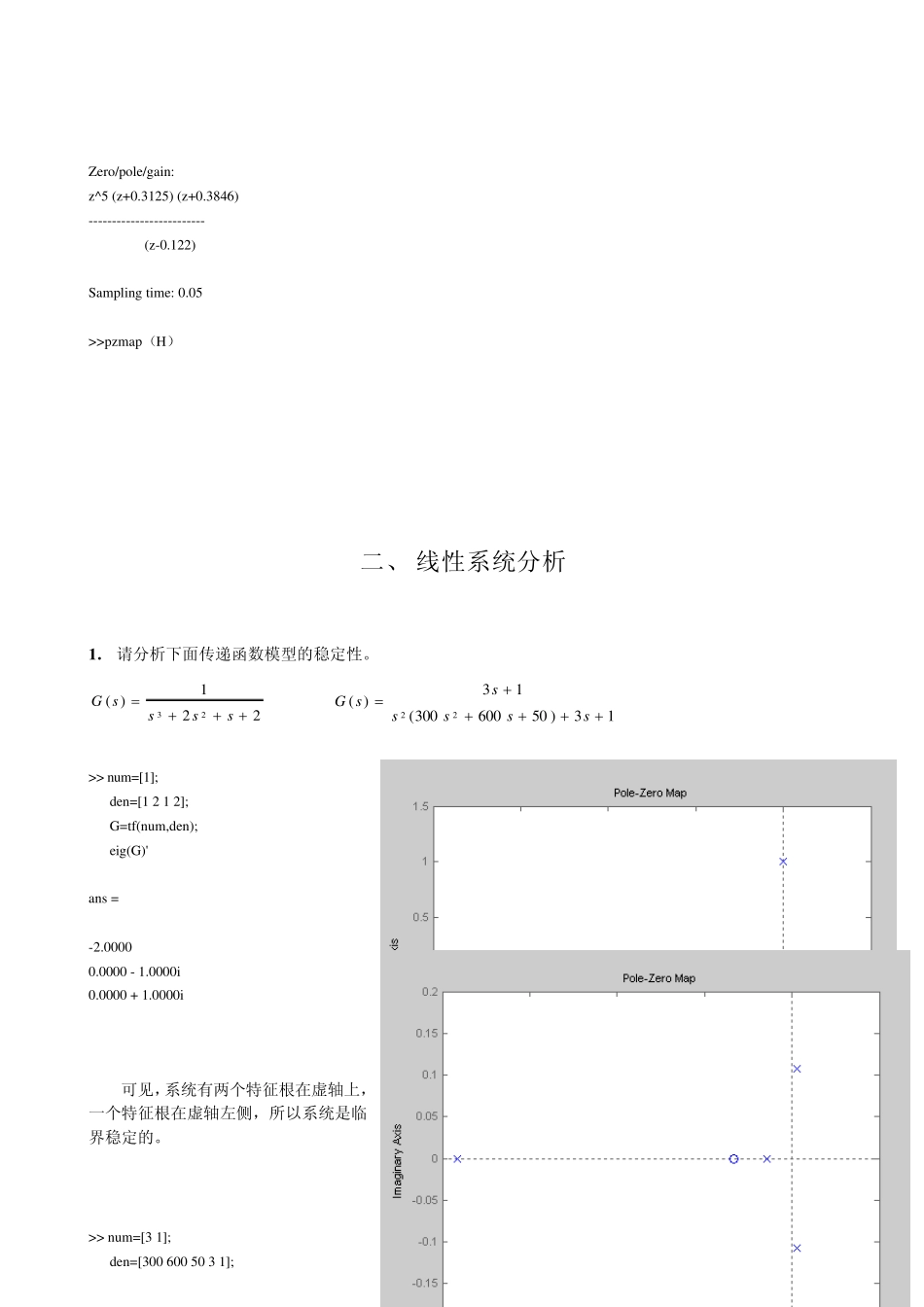

一、 控制系统的模型与转换 1． 请将下面的传递函数模型输入到 matlab 环境。 ]52)1)[(2(24)(32233sssssssG )99.02.0)(1(568.0)(22zzzzzH，T=0.1s >> s=tf('s'); G=(s^3+4*s+2)/(s^3*(s^2+2)*((s^2+1)^3+2*s+5)); G Transfer function: s^3 + 4 s + 2 ------------------------------------------------------ s^11 + 5 s^9 + 9 s^7 + 2 s^6 + 12 s^5 + 4 s^4 + 12 s^3 >> num=[1 0 0.56]; den=conv([1 -1],[1 -0.2 0.99]); H=tf(num,den,'Ts',0.1) Transfer function: z^2 + 0.56 ----------------------------- z^3 - 1.2 z^2 + 1.19 z - 0.99 2． 请将下面的零极点模型输入到 matlab 环境。请求出上述模型的零极点，并绘制其位置。 )1)(6)(5()1)(1(8)(22ssssjsjssG )2.8()6.2)(2.3()(1511zzzzzH，T=0.05s >>z=[-1-j -1+j]; p=[0 0 -5 -6 -j j]; G=zpk(z,p,8) Zero/pole/gain: 8 (s^2 + 2s + 2) -------------------------- s^2 (s+5) (s+6) (s^2 + 1) >>pzmap(G) >> z=[0 0 0 0 0 -1/3.2 -1/2.6]; p=[1/8.2]; H=zpk(z,p,1,'Ts',0.05) Zero/pole/gain: z^5 (z+0.3125) (z+0.3846) ------------------------- (z-0.122) Sampling time: 0.05 >>pzmap（H） 二、 线性系统分析 1 . 请分析下面传递函数模型的稳定性。 221)(23ssssG 13)50600300(13)(22ssssssG >> num=[1]; den=[1 2 1 2]; G=tf(num,den); eig(G)' ans = -2.0000 0.0000 - 1.0000i 0.0000 + 1.0000i 可见，系统有两个特征根在虚轴上，一个特征根在虚轴左侧，所以系统是临界稳定的。 >> num=[3 1]; den=[300 600 50 3 1]; G=tf(num,den); eig(G)' ans = -1.9152 -0.1414 0.0283 - 0.1073i 0.0283 + 0.1073i 可见，有两个特征根在虚轴右侧，所以系统是不稳定的。 2 . 请判定下面离散系统的稳定性。 )05.025.02.0(23)(23zzzzzH )34039.804.10215.20368.791.1576.1112.2)(1234512zzzzzzzzH >> num=[-3 2]; den=[1 -0.2 -0.25 0.05]; H=tf(num,den,'Ts',0.1); [eig(H) abs(eig(H))] ans = -0.5000 0.5000 0.5000 0.5000 0.2000 0.2000 可以看出，由于各个特征根的模...
