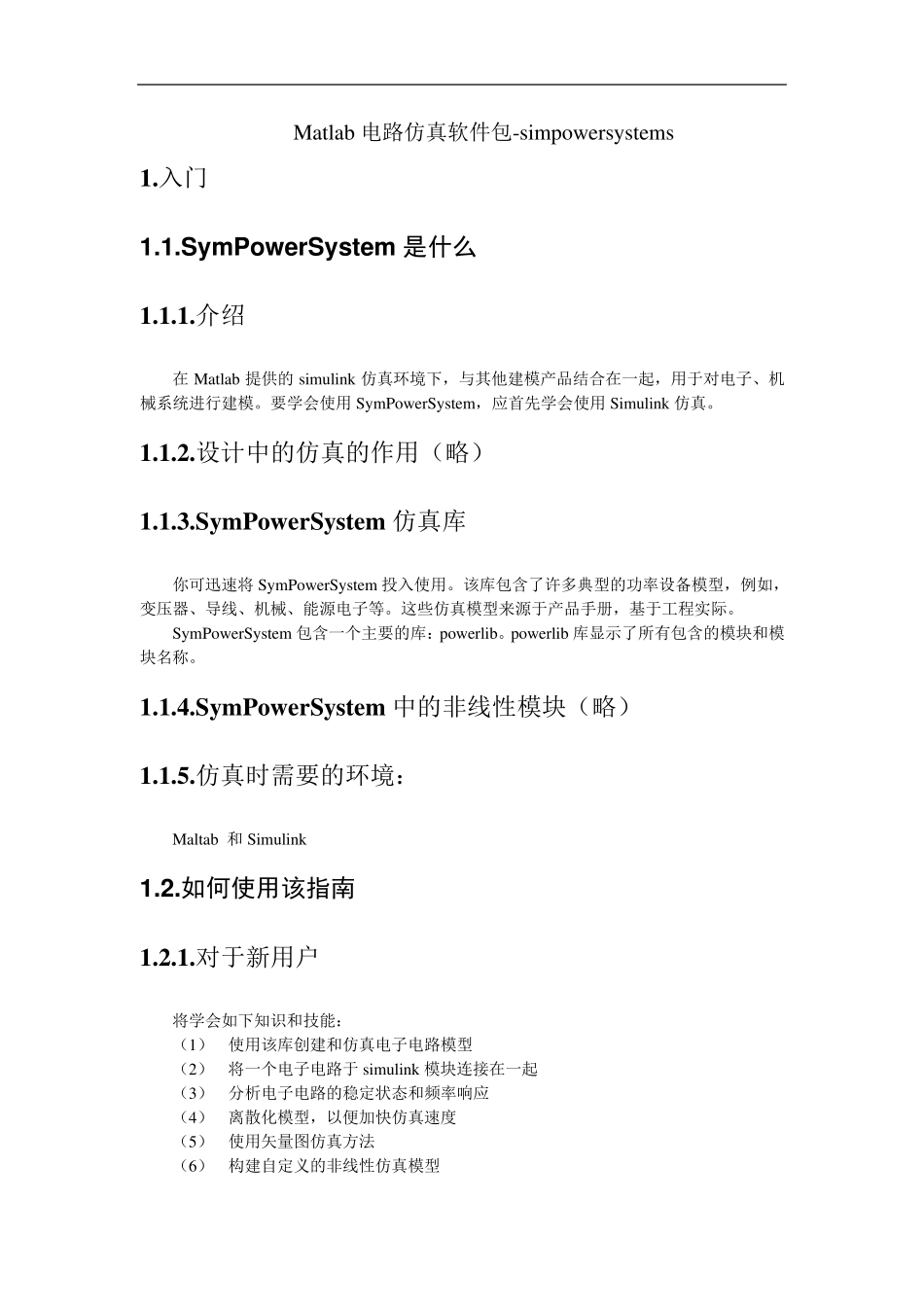

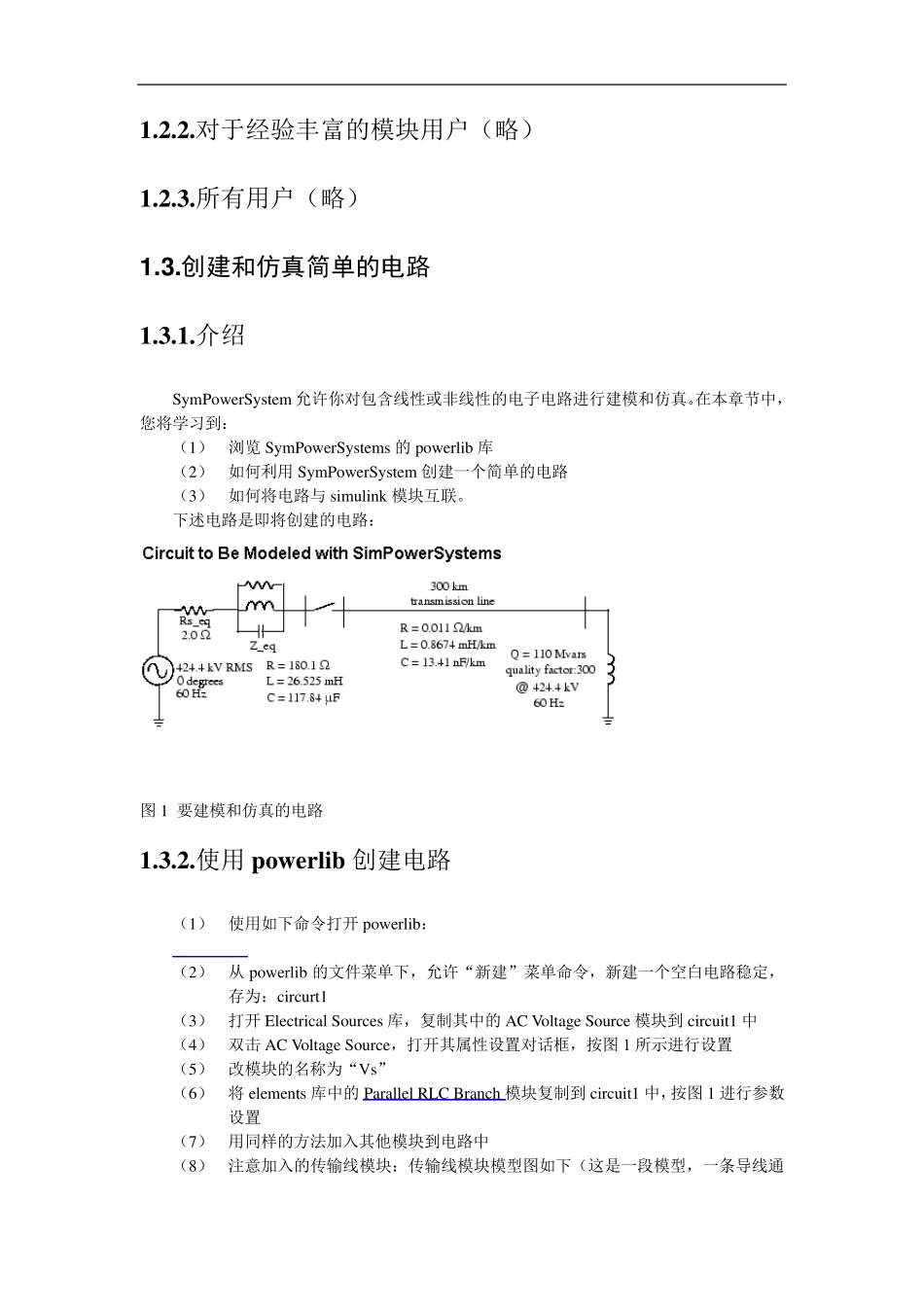

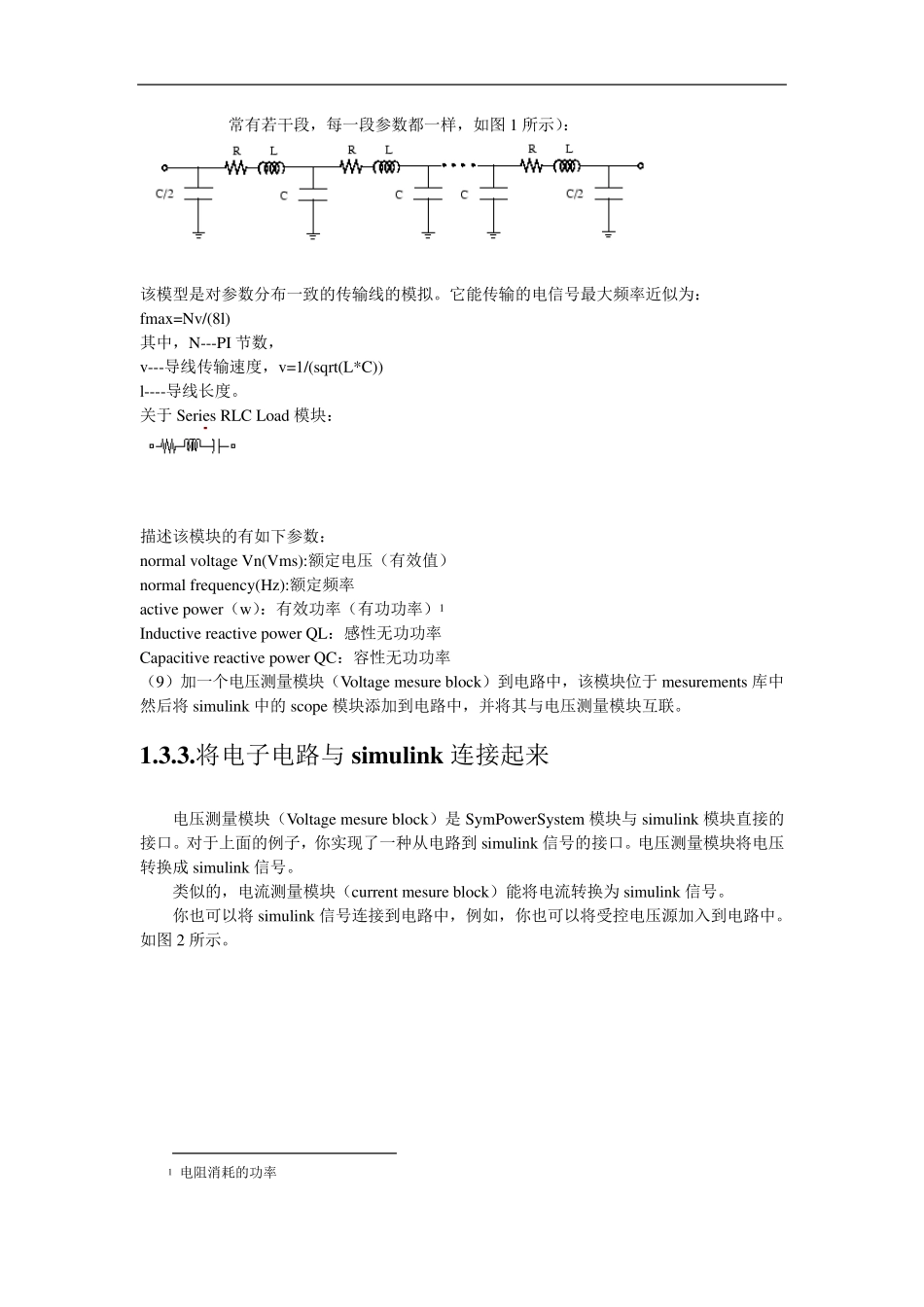

Matlab 电路仿真软件包-simpowersystems 1.入门 1.1.SymPowerSystem 是什么 1.1.1.介绍 在Matlab 提供的simulink 仿真环境下，与其他建模产品结合在一起，用于对电子、机械系统进行建模。要学会使用SymPowerSystem，应首先学会使用Simulink 仿真。 1.1.2.设计中的仿真的作用（略） 1.1.3.SymPowerSystem 仿真库 你可迅速将 SymPowerSystem 投入使用。该库包含了许多典型的功率设备模型，例如，变压器、导线、机械、能源电子等。这些仿真模型来源于产品手册，基于工程实际。 SymPowerSystem 包含一个主要的库：powerlib。powerlib 库显示了所有包含的模块和模块名称。 1.1.4.SymPowerSystem 中的非线性模块（略） 1.1.5.仿真时需要的环境： Maltab 和 Simulink 1.2.如何使用该指南 1.2.1.对于新用户 将学会如下知识和技能： （1） 使用该库创建和仿真电子电路模型 （2） 将一个电子电路于simulink 模块连接在一起 （3） 分析电子电路的稳定状态和频率响应 （4） 离散化模型，以便加快仿真速度 （5） 使用矢量图仿真方法 （6） 构建自定义的非线性仿真模型 1.2.2.对于经验丰富的模块用户（略） 1.2.3.所有用户（略） 1 .3 .创建和仿真简单的电路 1.3.1.介绍 SymPowerSystem 允许你对包含线性或非线性的电子电路进行建模和仿真。在本章节中，您将学习到： （1） 浏览SymPowerSystems 的powerlib 库 （2） 如何利用SymPowerSystem 创建一个简单的电路 （3） 如何将电路与simulink 模块互联。 下述电路是即将创建的电路： 图1 要建模和仿真的电路 1.3.2.使用pow erlib 创建电路 （1） 使用如下命令打开powerlib： powerlib （2） 从powerlib 的文件菜单下，允许“新建”菜单命令，新建一个空白电路稳定，存为：circurt1 （3） 打开Electrical Sources 库，复制其中的AC Voltage Source 模块到circuit1 中 （4） 双击 AC Voltage Source，打开其属性设置对话框，按图1 所示进行设置 （5） 改模块的名称为“Vs” （6） 将elements 库中的Parallel RLC Branch 模块复制到circuit1 中，按图1 进行参数设置 （7） 用同样的方法加入其他模块到电路中 （8） 注意加入的传输线模块：传输线模块模型图如下（这是一段模型，一条导线通 常有若干段，每一段参数都一样，如图1 所示）： 该模型是对参数分布一致的传输线的模拟。它能传输的电信号最大频率近似...
