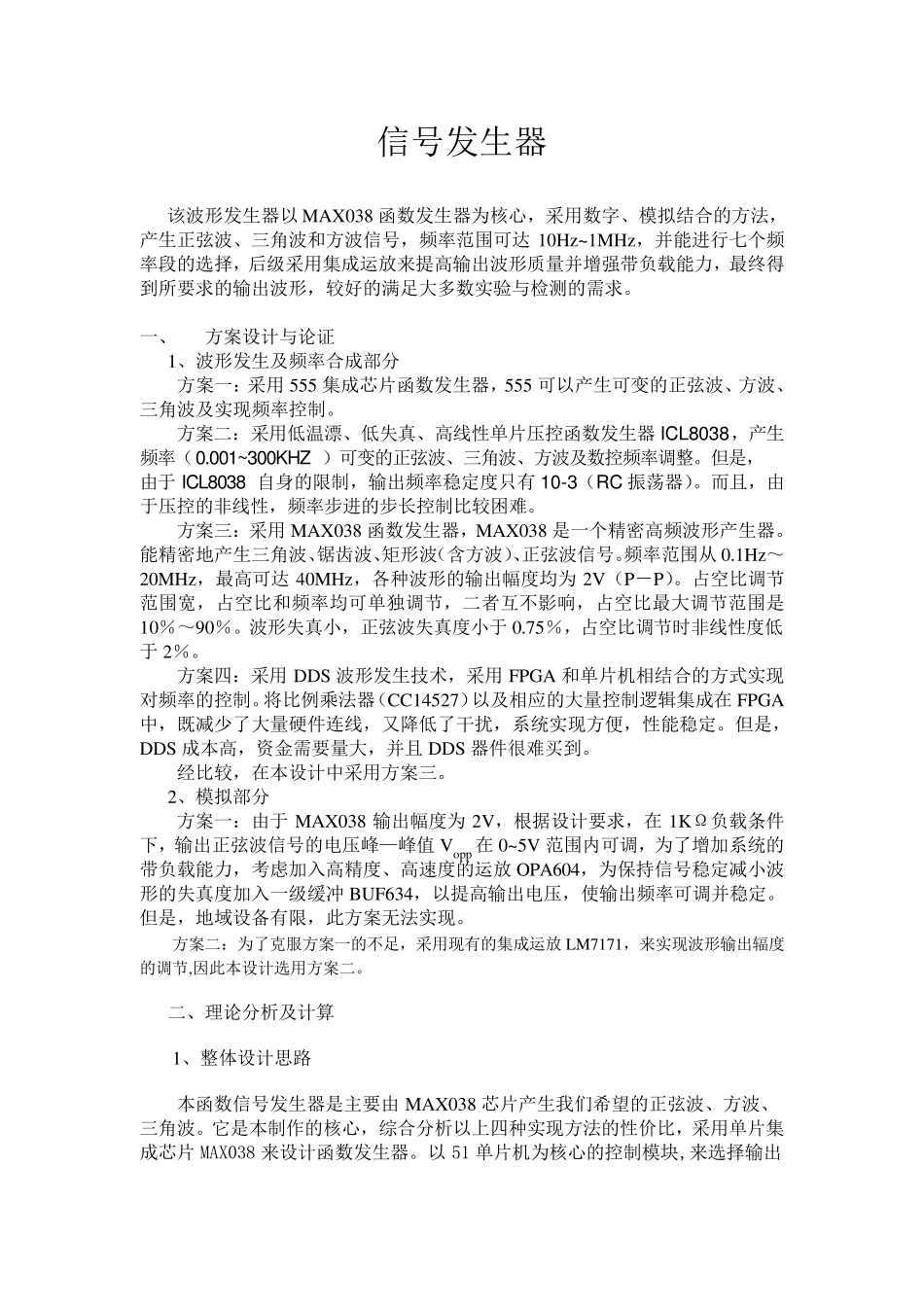

信 号 发 生 器 该 波 形 发 生 器 以 MAX038 函 数 发 生 器 为 核 心 ， 采 用 数 字 、 模 拟 结 合 的 方 法 ，产 生 正 弦 波 、 三 角 波 和 方 波 信 号 ， 频 率 范 围 可 达10Hz~1MHz， 并 能 进 行 七 个 频率 段 的 选 择 ， 后 级 采 用 集 成 运 放 来 提 高 输 出 波 形 质 量 并 增 强 带 负 载 能 力 ， 最 终 得到 所 要 求 的 输 出 波 形 ， 较 好 的 满 足 大 多 数 实 验 与 检 测 的 需 求 。 一 、 方 案 设 计 与 论 证 1、 波 形 发 生 及 频 率 合 成 部 分 方 案 一 ： 采 用 555 集 成 芯 片 函 数 发 生 器 ， 555 可 以 产 生 可 变 的 正 弦 波 、 方 波 、三 角 波 及 实 现 频 率 控 制 。 方 案 二 ： 采 用 低 温 漂 、 低 失 真 、 高 线 性 单 片 压 控 函 数 发 生 器 ICL8038， 产 生频 率 （ 0.001~300KHZ ） 可 变 的 正 弦 波 、 三 角 波 、 方 波 及 数 控 频 率 调 整 。 但 是 ，由 于 ICL8038 自 身 的 限 制 ， 输 出 频 率 稳 定 度 只 有 10-3（ RC 振荡器 ）。 而且， 由于 压 控 的 非线 性 ， 频 率 步进 的 步长控 制 比较 困难。 方 案 三 ： 采 用 MAX038 函 数 发 生 器 ， MAX038 是 一 个 精密高 频 波 形 产 生 器 。能 精密地产 生 三 角 波 、锯齿波 、矩形 波（ 含方 波 ）、正 弦 波 信 号 。频 率 范 围 从0.1Hz～20MHz， 最 高 可 达40MHz， 各种波 形 的 输 出 幅度 均为2V（ P－P）。 占空比调 节范 围 宽， 占空比和 频 率 均可 单 独调 节， 二 者互不影响， 占空比最 大 调 节范 围 是10％～90％。 波 形 失 真 小， 正 弦 波 失 真 度 小于 0.75％， 占空比调 节时非线 性 度 低于 2％。 方 案 四： 采 用DDS 波 形 发 生 技术， 采 用 FPGA 和 单 片 机相结 合 的 方 式实 现对频 率 的 控 制 。 将比例乘法 器 （ CC14527） 以 及 相应的 大 量 控 制 逻辑集 成 在FPGA中， 既减少了大 量 硬件连线 ， 又降低 了干扰...
