简易信号发生器

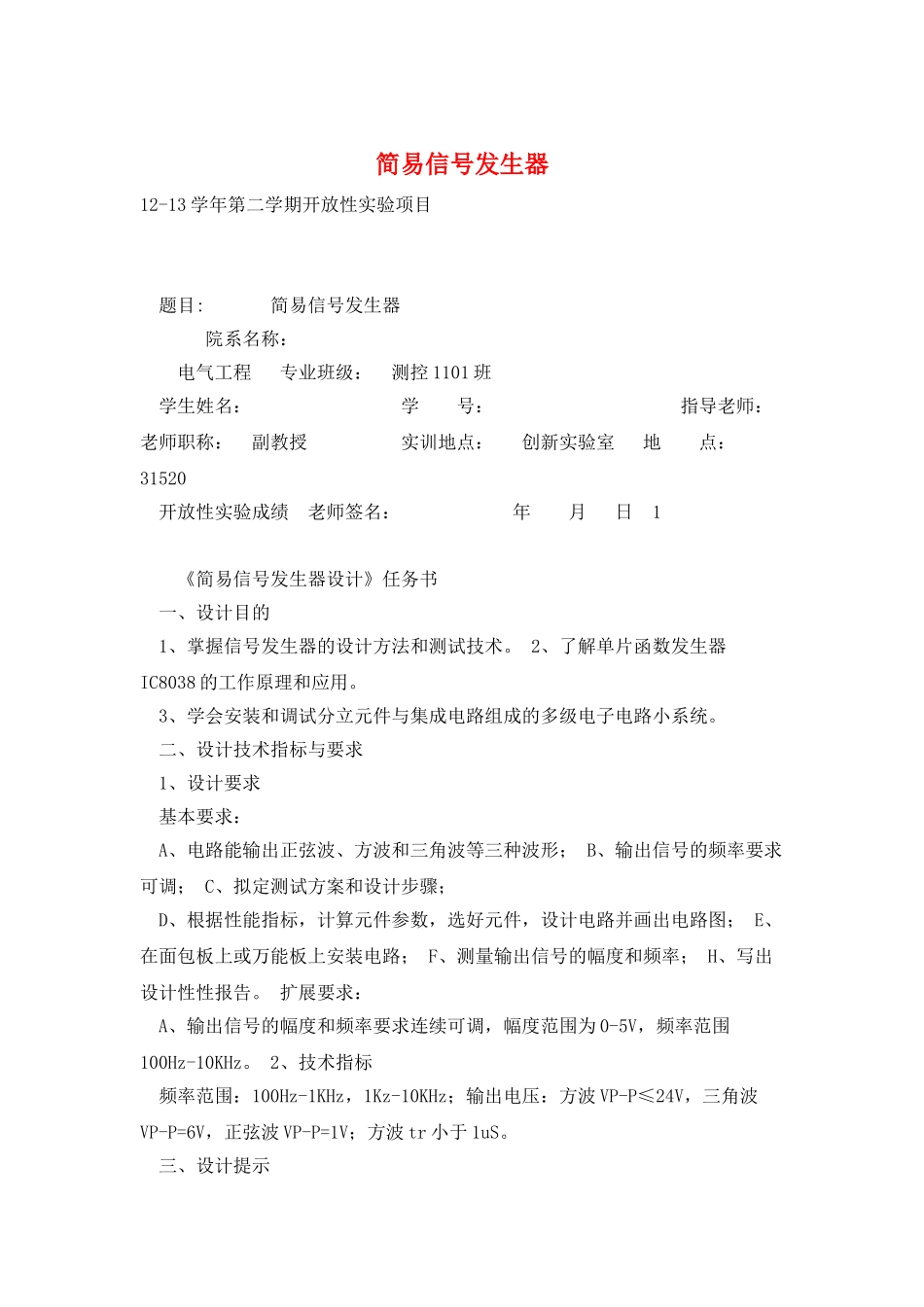

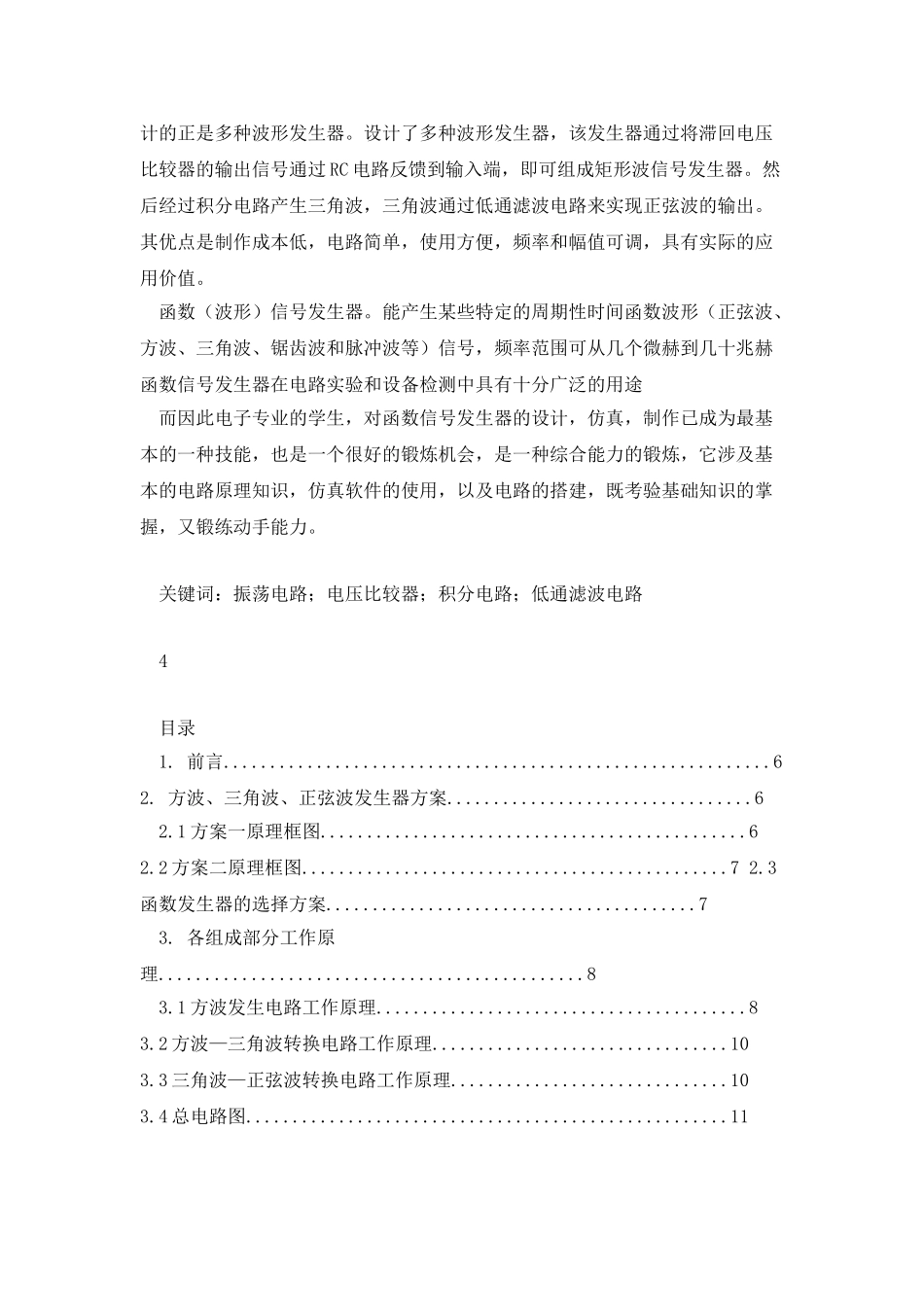

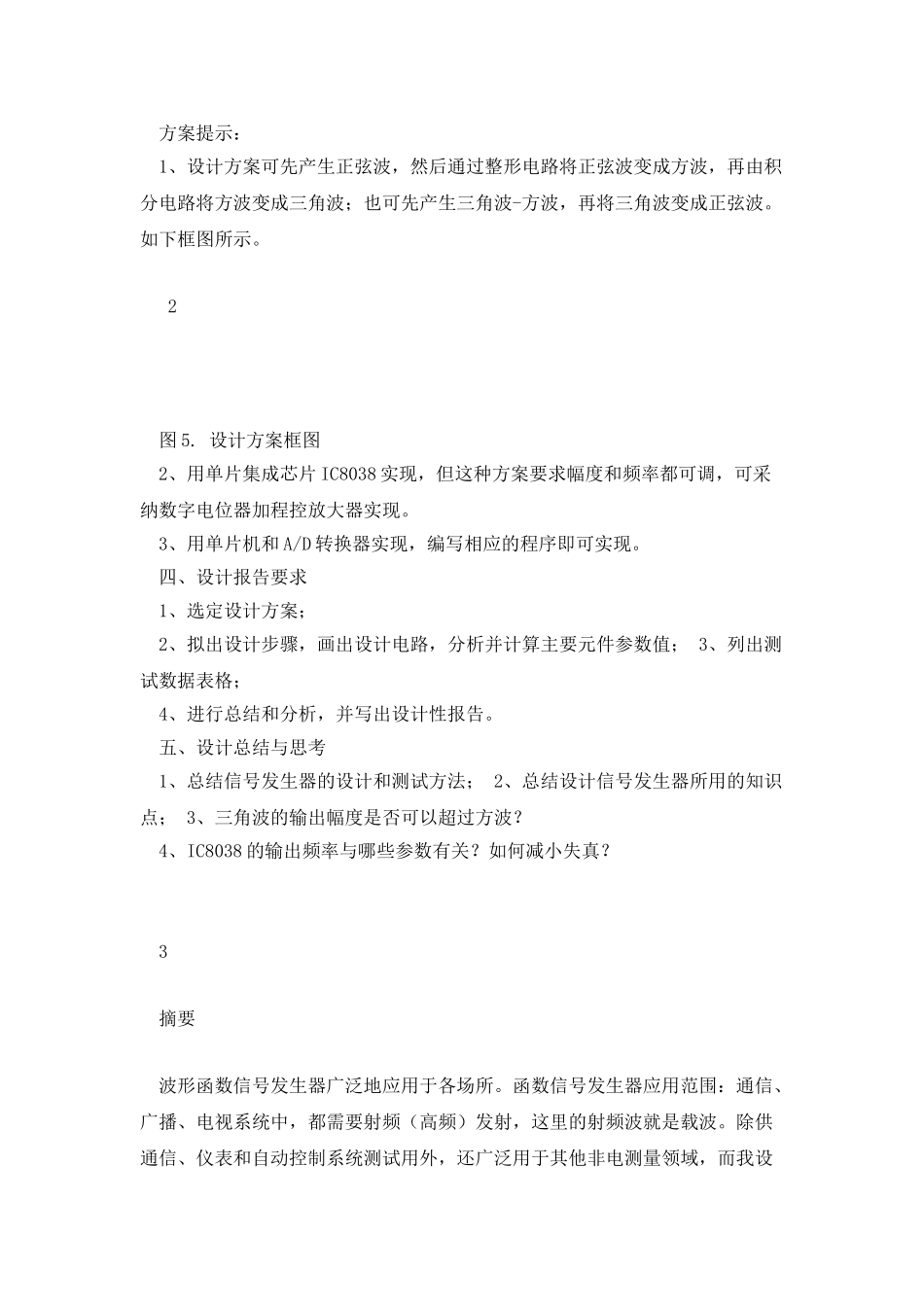

简易信号发生器12-13 学年第二学期开放性实验项目 题目: 简易信号发生器 院系名称： 电气工程 专业班级： 测控 1101 班 学生姓名： 学 号： 指导老师： 老师职称： 副教授 实训地点： 创新实验室 地 点： 31520 开放性实验成绩 老师签名： 年 月 日 1 《简易信号发生器设计》任务书 一、设计目的 1、掌握信号发生器的设计方法和测试技术。 2、了解单片函数发生器IC8038 的工作原理和应用。 3、学会安装和调试分立元件与集成电路组成的多级电子电路小系统。 二、设计技术指标与要求 1、设计要求 基本要求： A、电路能输出正弦波、方波和三角波等三种波形； B、输出信号的频率要求可调； C、拟定测试方案和设计步骤； D、根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； E、在面包板上或万能板上安装电路； F、测量输出信号的幅度和频率； H、写出设计性性报告。 扩展要求： A、输出信号的幅度和频率要求连续可调，幅度范围为 0-5V，频率范围100Hz-10KHz。 2、技术指标 频率范围：100Hz-1KHz，1Kz-10KHz；输出电压：方波 VP-P≤24V，三角波VP-P=6V，正弦波 VP-P=1V；方波 tr 小于 1uS。 三、设计提示 方案提示： 1、设计方案可先产生正弦波，然后通过整形电路将正弦波变成方波，再由积分电路将方波变成三角波；也可先产生三角波-方波，再将三角波变成正弦波。如下框图所示。 2 图 5. 设计方案框图 2、用单片集成芯片 IC8038 实现，但这种方案要求幅度和频率都可调，可采纳数字电位器加程控放大器实现。 3、用单片机和 A/D 转换器实现，编写相应的程序即可实现。 四、设计报告要求 1、选定设计方案； 2、拟出设计步骤，画出设计电路，分析并计算主要元件参数值； 3、列出测试数据表格； 4、进行总结和分析，并写出设计性报告。 五、设计总结与思考 1、总结信号发生器的设计和测试方法； 2、总结设计信号发生器所用的知识点； 3、三角波的输出幅度是否可以超过方波？ 4、IC8038 的输出频率与哪些参数有关？如何减小失真？ 3 摘要 波形函数信号发生器广泛地应用于各场所。函数信号发生器应用范围：通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域，而我设计的正是多种波形发生器。设计了多种波形发生器，该发生器通过将滞回电压比较器的输出信号通过 RC ...
