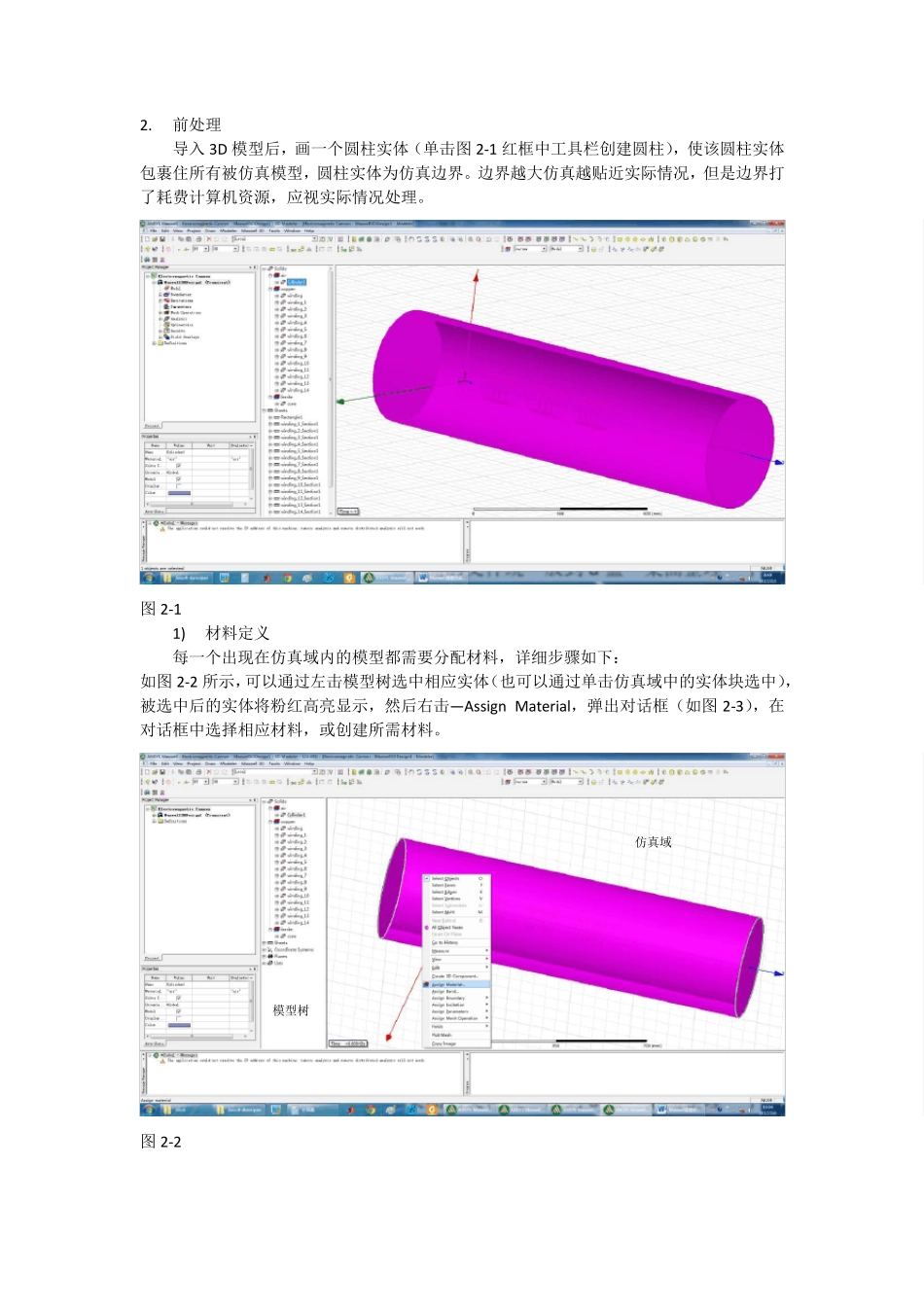

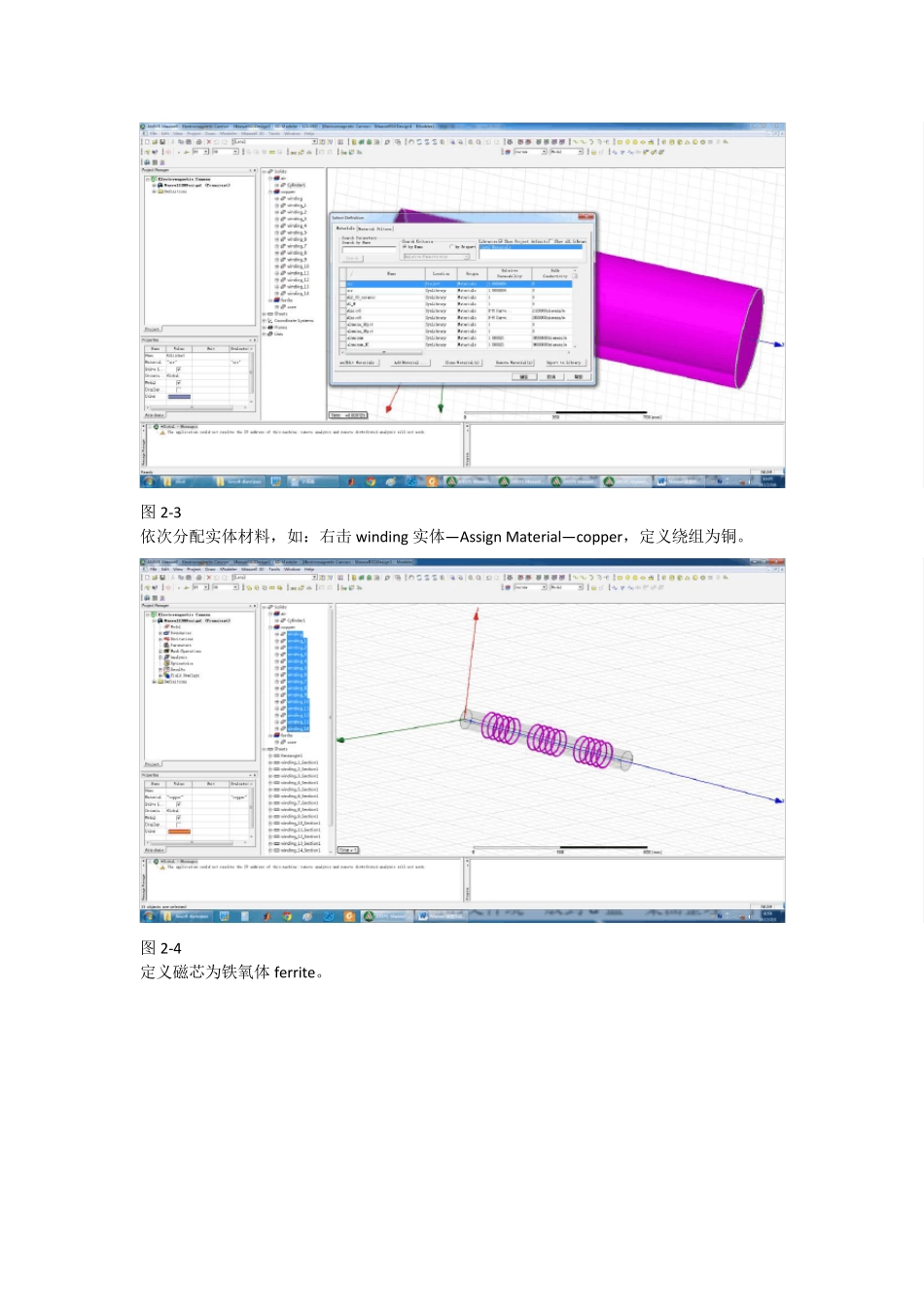

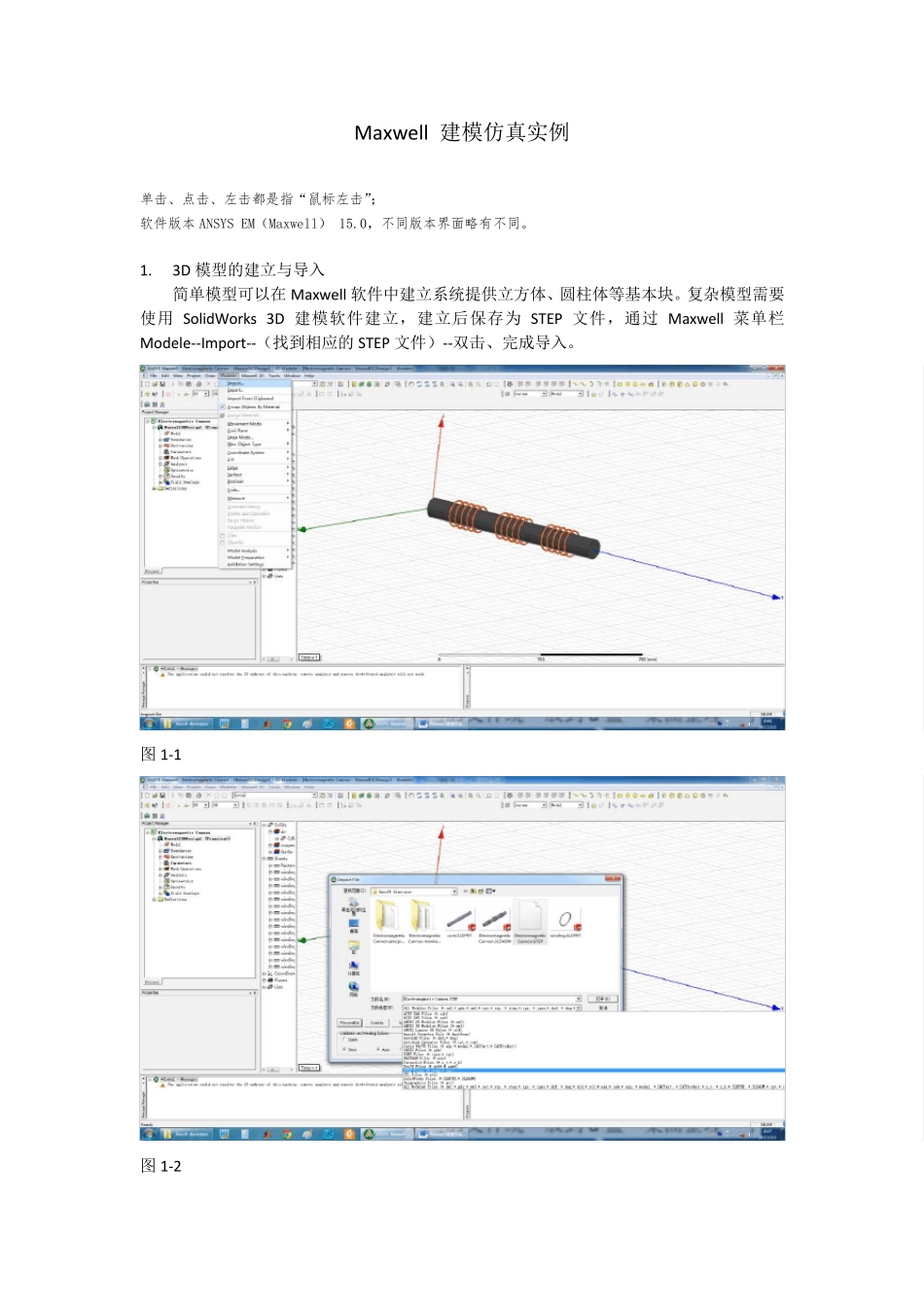

Maxwell 建模仿真实例 单击、点击、左击都是指“鼠标左击”； 软件版本 ANSYS EM（Maxwell） 15.0，不同版本界面略有不同。 1. 3D 模型的建立与导入 简单模型可以在Maxwell 软件中建立系统提供立方体、圆柱体等基本块。复杂模型需要使用 SolidWorks 3D 建模软件建立，建立后保存为 STEP 文件，通过 Maxwell 菜单栏Modele--Import--（找到相应的STEP 文件）--双击、完成导入。 图 1-1 图 1-2 2. 前处理 导入3D 模型后，画一个圆柱实体（单击图2-1 红框中工具栏创建圆柱），使该圆柱实体包裹住所有被仿真模型，圆柱实体为仿真边界。边界越大仿真越贴近实际情况，但是边界打了耗费计算机资源，应视实际情况处理。 图2-1 1) 材料定义 每一个出现在仿真域内的模型都需要分配材料，详细步骤如下： 如图2-2 所示，可以通过左击模型树选中相应实体（也可以通过单击仿真域中的实体块选中），被选中后的实体将粉红高亮显示，然后右击— Assign Material，弹出对话框（如图2-3），在对话框中选择相应材料，或创建所需材料。 图2-2 模型树 仿真域 图2-3 依次分配实体材料，如：右击winding 实体— Assign Material— copper，定义绕组为铜。 图2-4 定义磁芯为铁氧体ferrite。 图2-5 2) 设置激励源 激励源为三组线圈：线圈A、B、C 在线圈上加激励，必须创建线圈截面。创建方法如下图所示（共 4 步）： 第 1 步单击选中线圈— 右击— Edit— Surface— Section，弹出图2-7 所示对话框，选中一个平面，系统将以该平面截取所选实体线圈的截面，截取完成后如图2-8 所示。 图2-6 图2-7 图2-8 第2 步，当实体为线圈时，被一个平面截取后会出现两个截面（每个线圈上会有两个截面，而且不能单独删除），这两个线圈不能同时成为线圈激励源，需要删除一个。左击选取线圈截面— Edit— Boolean— separate bodies，将两个截面分离后，删除一个即可。 图2-9 第3 步，单击选取线圈截面— 右击— assign excitation— coil terminal，弹出对话框（如图2-12），设置number of conductor=1；swap direction 是激励方向（自定义），创建线圈激励完成。 图2-10 图2-11 图2-12 线圈激励创建完成后，可通过工程栏查看激励源，如图2-13 所示。 图2-13 右击工程栏Excitations— Add winding，弹出对话框如图2-14 所示。设定 Name=windingA；type=External。 图2-14 进一步将线圈 c...
