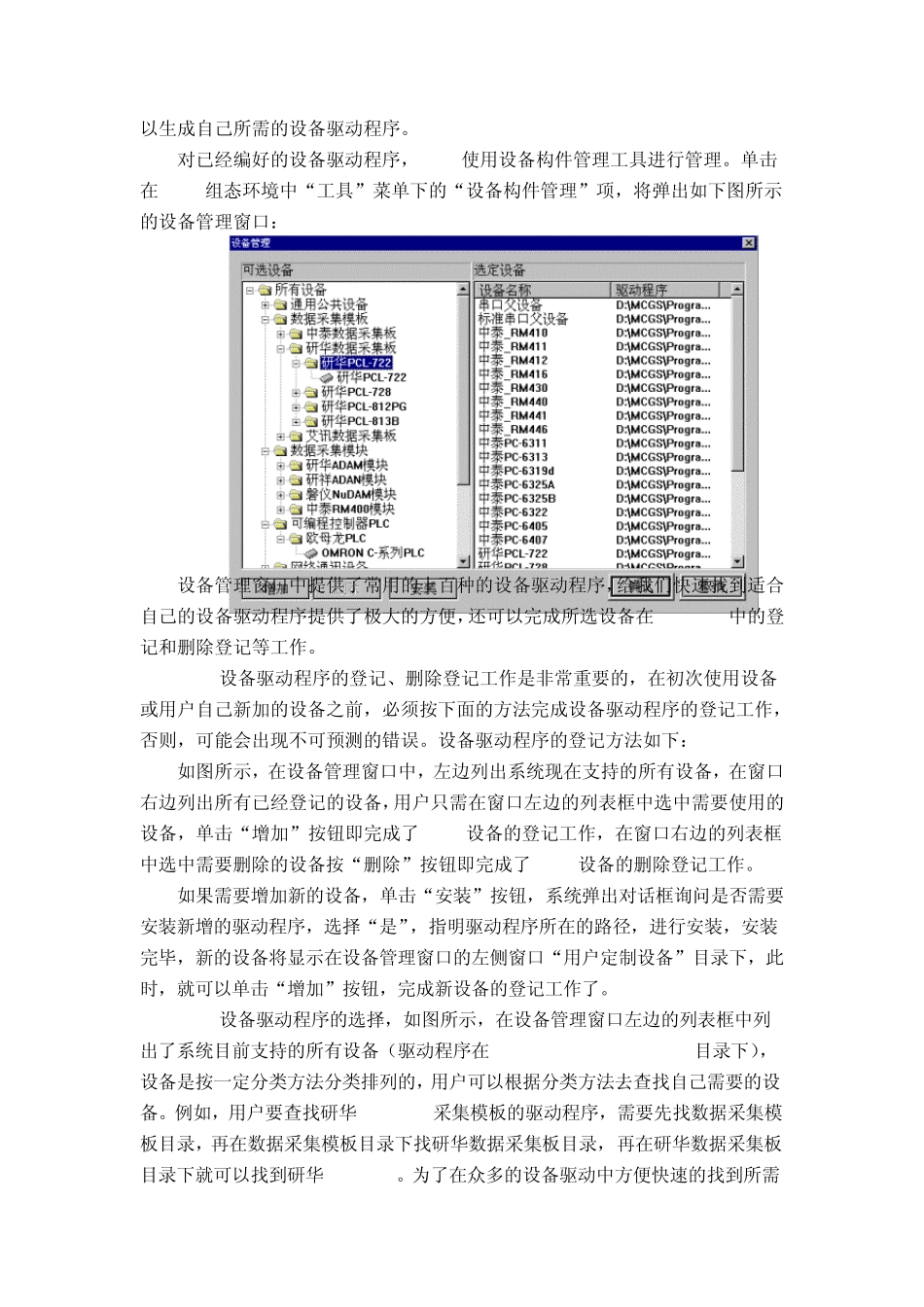

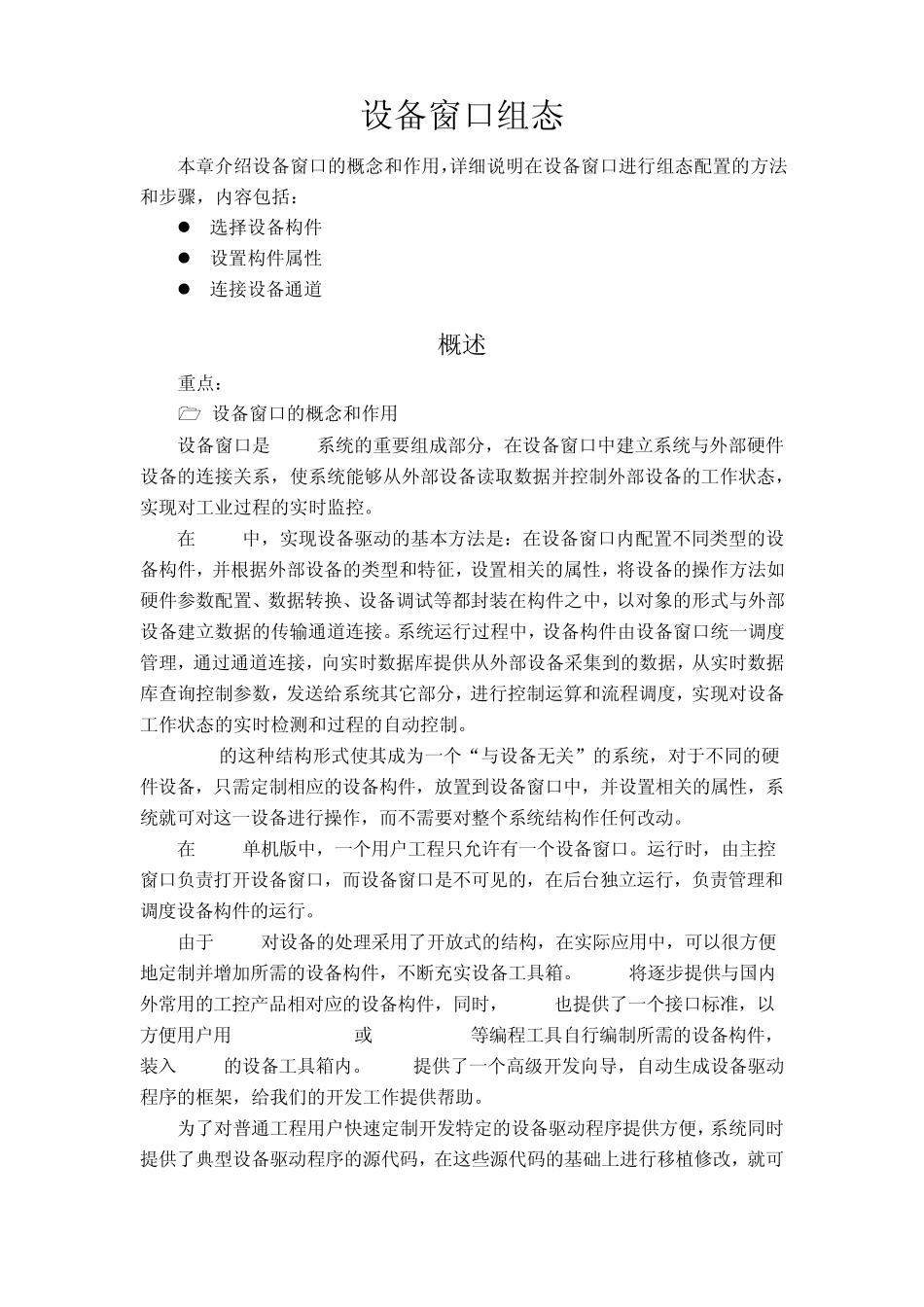

设备窗口组态 本章介绍设备窗口的概念和作用,详细说明在设备窗口进行组态配置的方法和步骤,内容包括: 选择设备构件 设置构件属性 连接设备通道 概述 重点: 设备窗口的概念和作用 设备窗口是 MCGS系统的重要组成部分,在设备窗口中建立系统与外部硬件设备的连接关系,使系统能够从外部设备读取数据并控制外部设备的工作状态,实现对工业过程的实时监控。 在 MCGS中,实现设备驱动的基本方法是:在设备窗口内配置不同类型的设备构件,并根据外部设备的类型和特征,设置相关的属性,将设备的操作方法如硬件参数配置、数据转换、设备调试等都封装在构件之中,以对象的形式与外部设备建立数据的传输通道连接。系统运行过程中,设备构件由设备窗口统一调度管理,通过通道连接,向实时数据库提供从外部设备采集到的数据,从实时数据库查询控制参数,发送给系统其它部分,进行控制运算和流程调度,实现对设备工作状态的实时检测和过程的自动控制。 MCGS的这种结构形式使其成为一个“与设备无关”的系统,对于不同的硬件设备,只需定制相应的设备构件,放置到设备窗口中,并设置相关的属性,系统就可对这一设备进行操作,而不需要对整个系统结构作任何改动。 在 MCGS单机版中,一个用户工程只允许有一个设备窗口。运行时,由主控窗口负责打开设备窗口,而设备窗口是不可见的,在后台独立运行,负责管理和调度设备构件的运行。 由于 MCGS对设备的处理采用了开放式的结构,在实际应用中,可以很方便地定制并增加所需的设备构件,不断充实设备工具箱。 MCGS将逐步提供与国内外常用的工控产品相对应的设备构件,同时, MCGS也提供了一个接口标准,以方便用户用 Visual Basic或 Visual C++等编程工具自行编制所需的设备构件,装入 MCGS的设备工具箱内。MCGS提供了一个高级开发向导,自动生成设备驱动程序的框架,给我们的开发工作提供帮助。 为了对普通工程用户快速定制开发特定的设备驱动程序提供方便,系统同时提供了典型设备驱动程序的源代码,在这些源代码的基础上进行移植修改,就可以生成自己所需的设备驱动程序。 对已经编好的设备驱动程序,MCGS使用设备构件管理工具进行管理。单击在MCGS组态环境中“工具”菜单下的“设备构件管理”项,将弹出如下图所示的设备管理窗口: 设备管理窗口中提供了常用的上百种的设备驱动程序,给我们快速找到适合自己的设备驱动程序提供了极大的方便,还可以完成所选设备在W...
