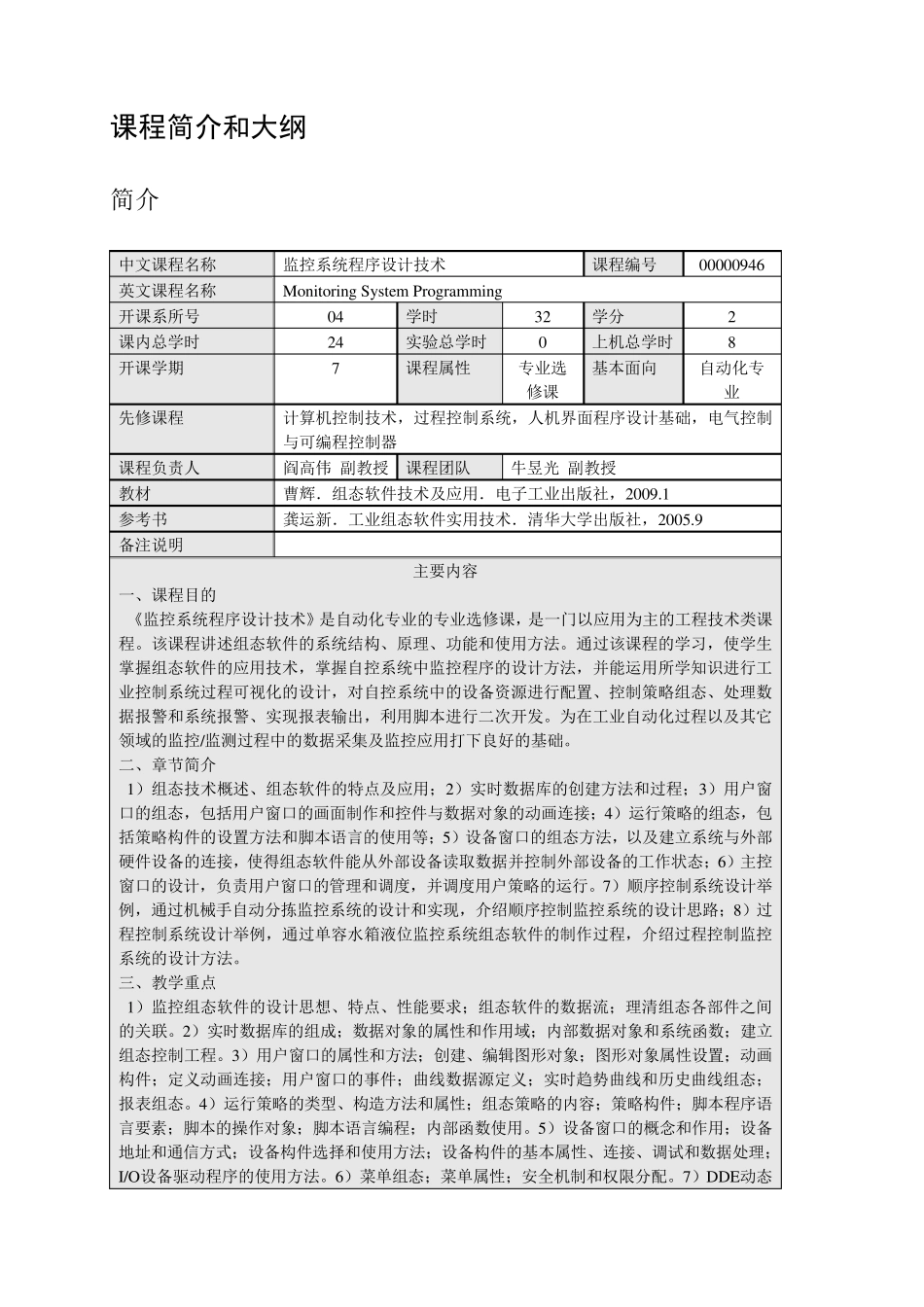

课程简介和大纲 简介 中文课程名称 监控系统程序设计技术 课程编号 00000946 英文课程名称 Monitoring Sy stem Programming 开课系所号 04 学时 32 学分 2 课内总学时 24 实验总学时 0 上机总学时 8 开课学期 7 课程属性 专业选修课 基本面向 自动化专业 先修课程 计算机控制技术，过程控制系统，人机界面程序设计基础，电气控制与可编程控制器 课程负责人 阎高伟 副教授 课程团队 牛昱光 副教授 教材 曹辉．组态软件技术及应用．电子工业出版社，2009.1 参考书 龚运新．工业组态软件实用技术．清华大学出版社，2005.9 备注说明 主要内容 一、课程目的 《监控系统程序设计技术》是自动化专业的专业选修课，是一门以应用为主的工程技术类课程。该课程讲述组态软件的系统结构、原理、功能和使用方法。通过该课程的学习，使学生掌握组态软件的应用技术，掌握自控系统中监控程序的设计方法，并能运用所学知识进行工业控制系统过程可视化的设计，对自控系统中的设备资源进行配置、控制策略组态、处理数据报警和系统报警、实现报表输出，利用脚本进行二次开发。为在工业自动化过程以及其 它领 域 的监控/监测 过程中的数据采 集 及监控应用打 下 良 好 的基础。 二、章 节 简介 1） 组态技术概 述、组态软件的特 点 及应用； 2） 实时数据库 的创 建 方法和过程； 3） 用户 窗口 的组态，包 括 用户 窗 口 的画 面制作 和控件与数据对象 的动画 连 接 ； 4） 运行策略的组态，包括 策略构件的设置方法和脚本语 言 的使用等 ； 5） 设备窗 口 的组态方法，以及建 立 系统与外 部硬 件设备的连 接 ，使得 组态软件能从 外 部 设备读 取 数据并控制外 部 设备的工作 状 态； 6） 主控窗 口 的设计，负责用户 窗 口 的管 理和调 度 ，并调 度 用户 策略的运行。7） 顺 序控制系统设计举例 ，通过机械 手 自动分拣 监控系统的设计和实现，介绍 顺 序控制监控系统的设计思 路 ； 8） 过程控制系统设计举 例 ，通过单 容水 箱 液 位 监控系统组态软件的制作 过程，介绍 过程控制监控系统的设计方法。 三 、教学重 点 1） 监控组态软件的设计思 想 、特 点 、性能要求 ； 组态软件的数据流 ； 理清组态各 部 件之 间的关 联 。2） 实时数据库 的组成 ； 数据对象 的属性和作 用域 ；...
