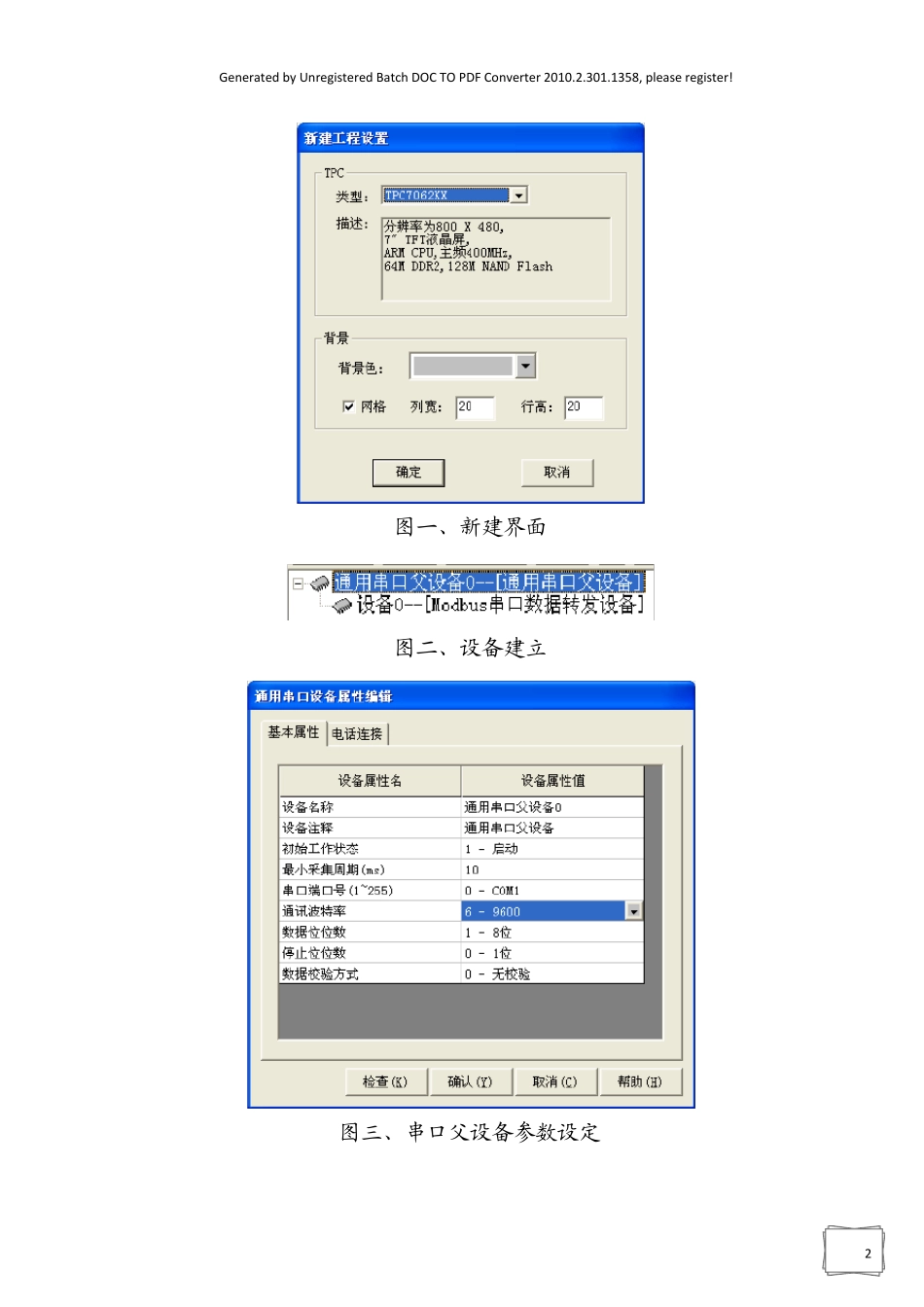

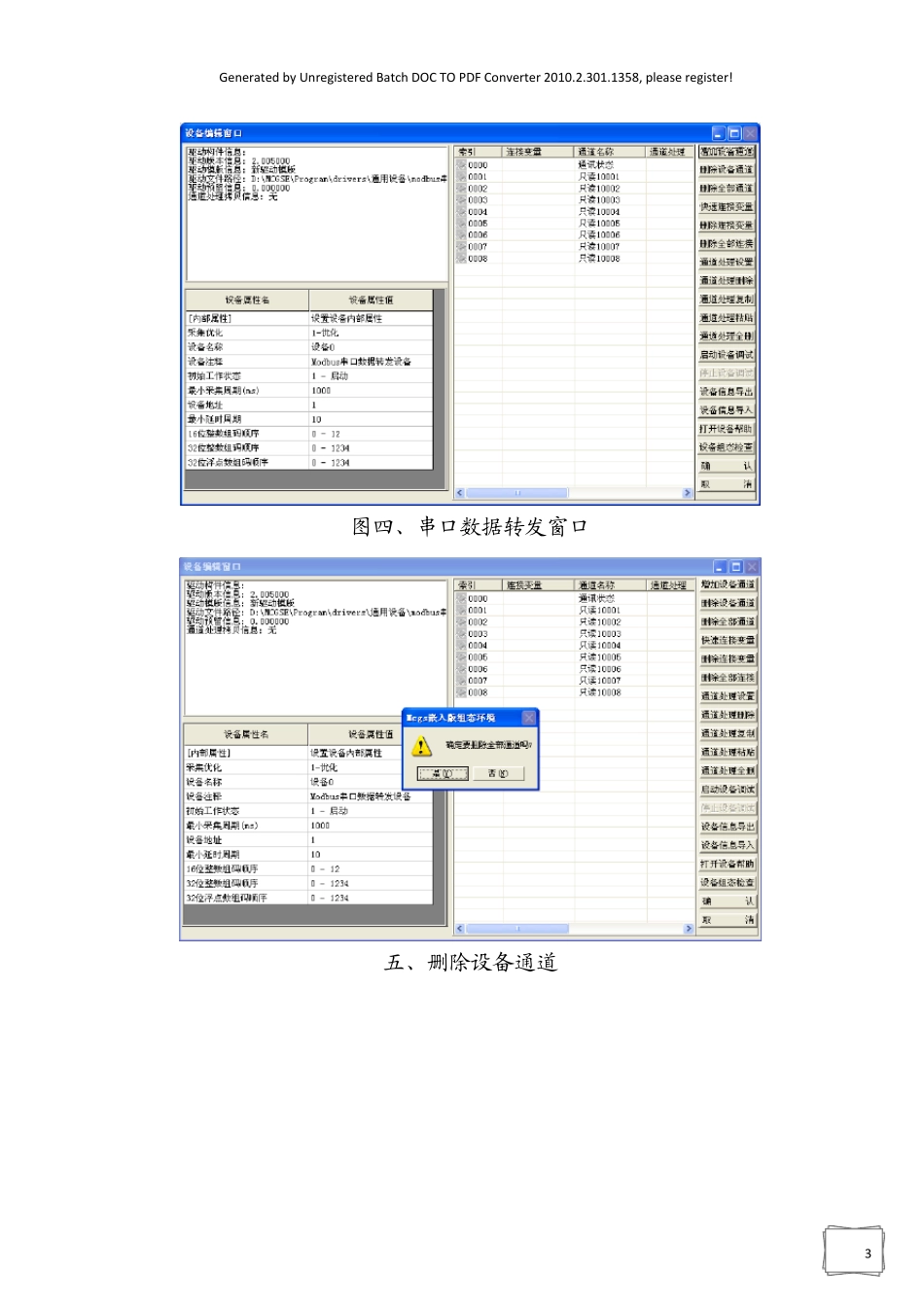

Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 1 MCGS 触摸屏与电脑调试软件modbus 通讯 一、 硬件准备工作 1、有一个带串口的电脑或者USB 转串口也可以; 2、有一个MCGS 触摸屏TPC7062KX 或者带RS232 协议的MCGS触摸屏; 3、一条通讯线,触摸屏的DP9 母头和电脑DP9 母头,2 和 3 交叉相连,5 和 5 针相连即如图一所示; 图一、触摸屏串口和电脑串口通讯线 4、一条触摸屏下载线。 二、软件准备工作 1、触摸屏编程软件(MCGS_嵌入版7.6(03.0001)完整安装包)其他版本也可,MCGS 官网可以下载; 2、串口调试助手sscom32; 3、 cnc 校验码生成器; 三、触摸屏编写及下载 1、触摸屏编程 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 2 图一、新建界面 图二、设备建立 图三、串口父设备参数设定 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 3 图四、串口数据转发窗口 五、删除设备通道 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 4 图六、添加 1 区设备通道 添加 1 区通道,1 区在电脑端只能读取触摸屏的数据而不能写 图七、添加 0 区通道 0 区通道,在电脑端即能读也能写, Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 5 图八、建好的数据 图九、点击快速连接变量 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 6 图十、选择默认设备变量连接 图十一、快速连接好的变量 图十二、点击确认、全部添加 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 7 图十三、建立第一个按钮 图十五、建立第二个按钮 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 8 图十六、建立填充动画 图十七、下载到触摸屏 Generated by Unregistered Batch DOC TO PDF Converter 2010.2.301.1358, please register! 9 四、电脑端串口调试软件 图 1、打开 SSCOM 调试助手 Generated by Unregistered Batch DOC TO PD...
