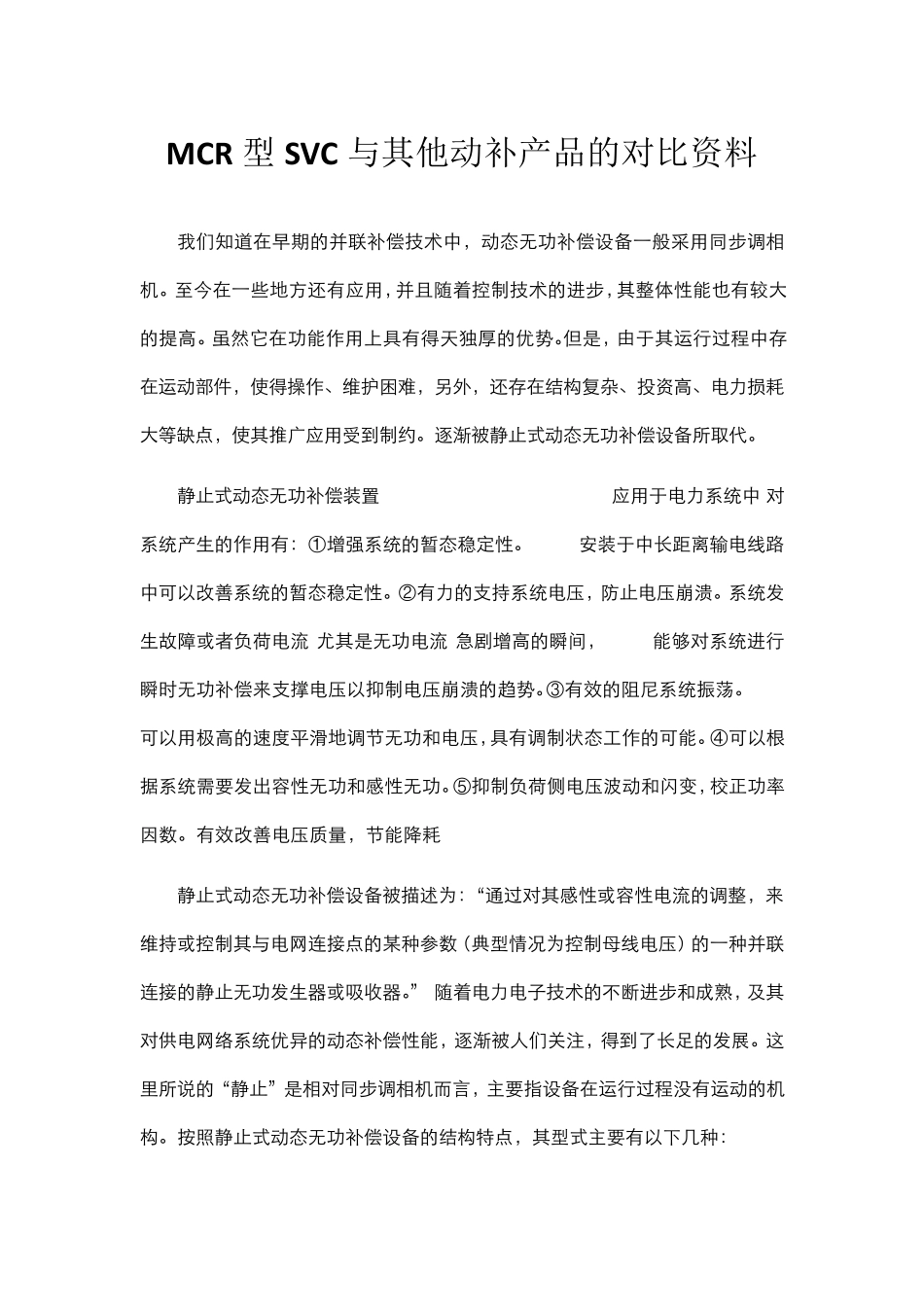

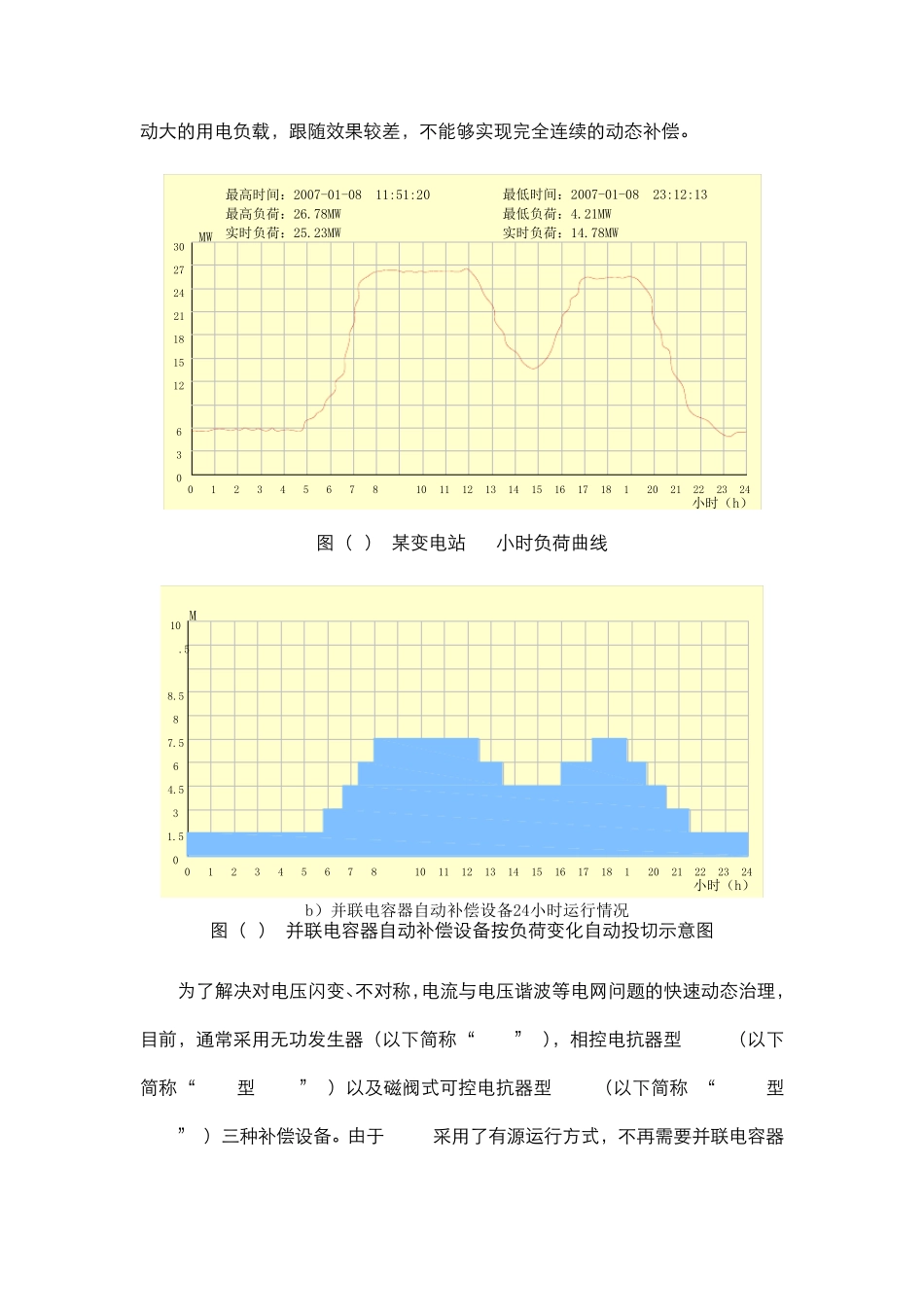

MCR 型SVC 与其他动补产品的对比资料 我们知道在早期的并联补偿技术中，动态无功补偿设备一般采用同步调相机。至今在一些地方还有应用，并且随着控制技术的进步，其整体性能也有较大的提高。虽然它在功能作用上具有得天独厚的优势。但是，由于其运行过程中存在运动部件，使得操作、维护困难，另外，还存在结构复杂、投资高、电力损耗大等缺点，使其推广应用受到制约。逐渐被静止式动态无功补偿设备所取代。 静止式动态无功补偿装置(Static Var Compensate)应用于电力系统中,对系统产生的作用有：①增强系统的暂态稳定性。SVC安装于中长距离输电线路中可以改善系统的暂态稳定性。②有力的支持系统电压，防止电压崩溃。系统发生故障或者负荷电流(尤其是无功电流)急剧增高的瞬间，SVC 能够对系统进行瞬时无功补偿来支撑电压以抑制电压崩溃的趋势。③有效的阻尼系统振荡。SVC可以用极高的速度平滑地调节无功和电压，具有调制状态工作的可能。④可以根据系统需要发出容性无功和感性无功。⑤抑制负荷侧电压波动和闪变，校正功率因数。有效改善电压质量，节能降耗 静止式动态无功补偿设备被描述为：“通过对其感性或容性电流的调整，来维持或控制其与电网连接点的某种参数（典型情况为控制母线电压）的一种并联连接的静止无功发生器或吸收器。” 随着电力电子技术的不断进步和成熟，及其对供电网络系统优异的动态补偿性能，逐渐被人们关注，得到了长足的发展。这里所说的“静止”是相对同步调相机而言，主要指设备在运行过程没有运动的机构。按照静止式动态无功补偿设备的结构特点，其型式主要有以下几种： 自饱和电抗器型（SR） 饱和电抗器型 直流励磁控制饱和电抗器型 可控饱和电抗器型 （FC+DSR） 磁阀式可控电抗型（FC+MCR） 静止式动态无功 晶闸管投切电容器型（TSC） 补偿设备（SVC） 可控硅控制 相控电抗器型（FC+TCR） 相控电抗器型 相控高阻抗变压器型（FC+TCT） 混合型（TSC+TCR、MSC+TCR、TSC+MCR、MSC+MCR） 采用机械投切并联电容器（MSC）或可控硅投切并联电容器（TSC）控制技术进行动态无功补偿，具有结构简单、成本低、占地面积小、维护方便等特点。而且在调节效果相近的情况下， 实现了按负荷变化规律有级投切电容器组， 完全可以取代同步调相机，因此而发展迅速。并且在目前的静止型动态无功补偿设备中占主导地位。例如：某变电站的负荷曲线如图（1）所示，经分析计算，并联电容器自动补偿设备的总容量设计为...
