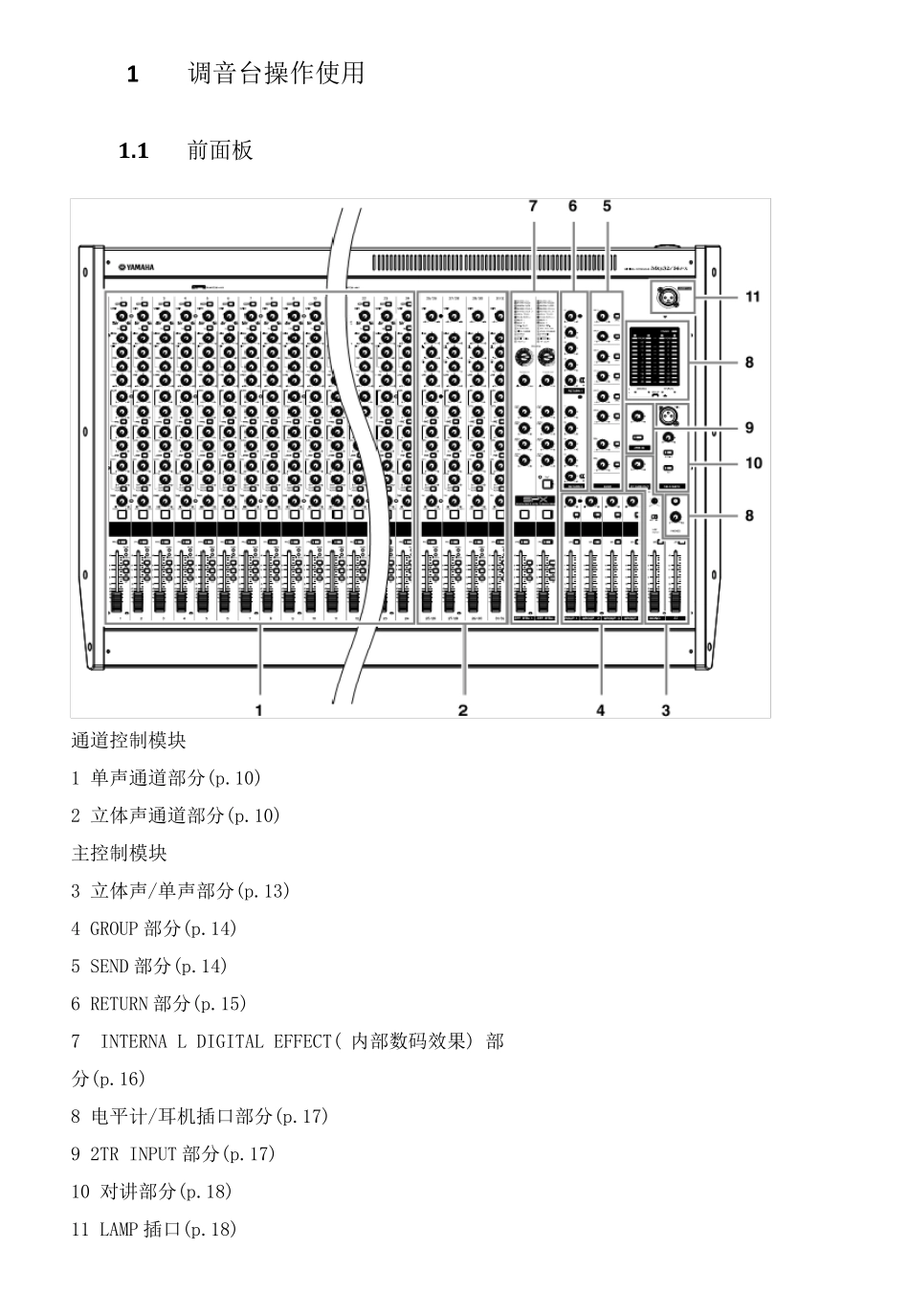

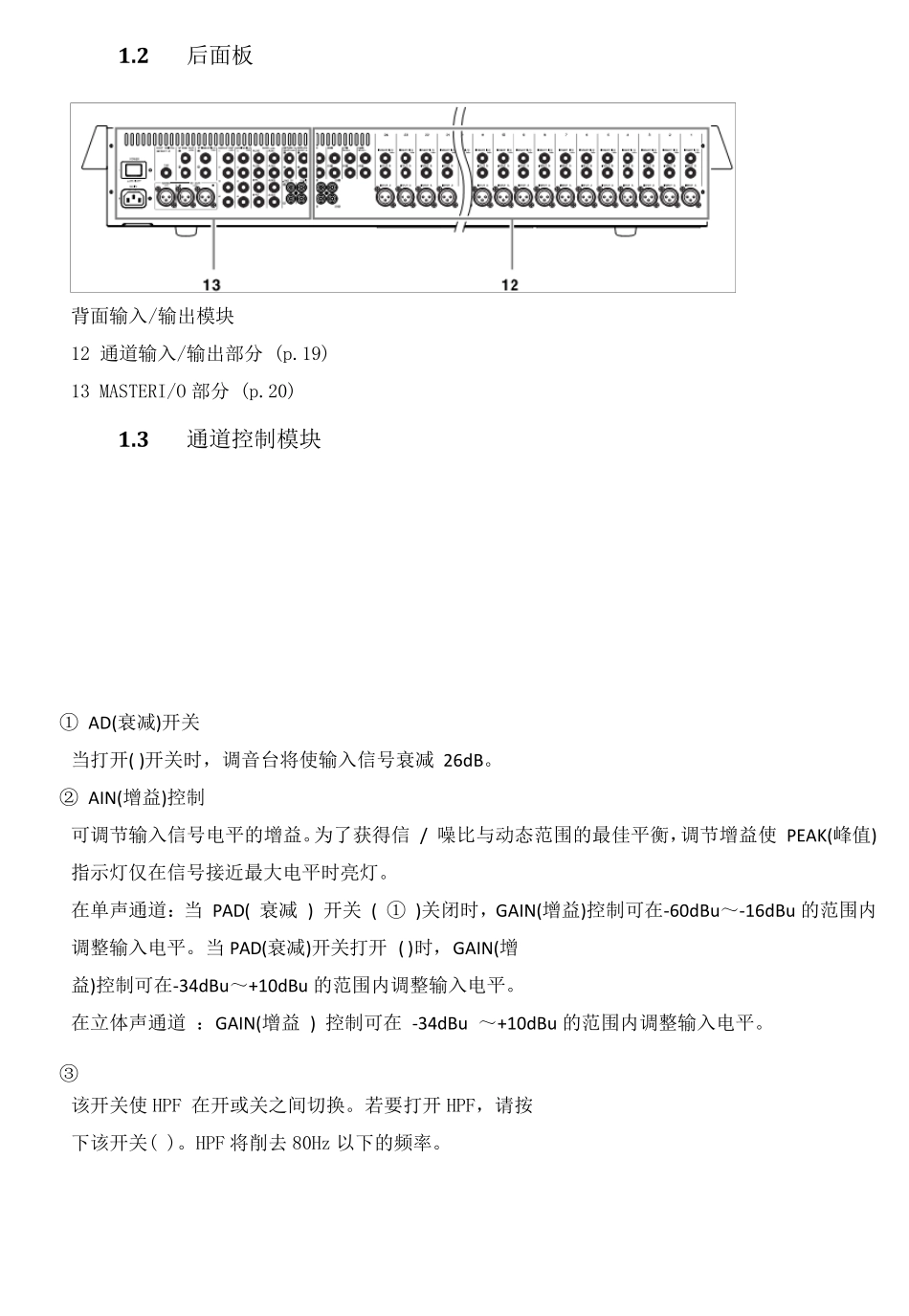

1 调音台操作使用 1 .1 前面板 通道控制模块 1 单声通道部分(p.10) 2 立体声通道部分(p.10) 主控制模块 3 立体声/单声部分(p.13) 4 GROUP 部分(p.14) 5 SEND 部分(p.14) 6 RETURN 部分(p.15) 7 INTERNA L DIGITAL EFFECT( 内部数码效果) 部 分(p.16) 8 电平计/耳机插口部分(p.17) 9 2TR INPUT 部分(p.17) 10 对讲部分(p.18) 11 LAMP 插口(p.18) 1.2 后面板 背面输入/输出模块 12 通道输入/输出部分 (p.19) 13 MASTERI/O 部分 (p.20) 1.3 通道控制模块 ① AD(衰减)开关 当打开( )开关时，调音台将使输入信号衰减 26dB。 ② AIN(增益)控制 可调节输入信号电平的增益。为了获得信 / 噪比与动态范围的最佳平衡，调节增益使 PEAK(峰值)指示灯仅在信号接近最大电平时亮灯。 在单声通道：当 PAD( 衰减 ) 开关 ( ① )关闭时，GAIN(增益)控制可在-60dBu～-16dBu 的范围内调整输入电平。当 PAD(衰减)开关打开 ( )时，GAIN(增 益)控制可在-34dBu～+10dBu 的范围内调整输入电平。 在立体声通道 ：GAIN(增益 ) 控制可在 -34dBu ～+10dBu 的范围内调整输入电平。 ③ 该开关使 HPF 在开或关之间切换。若要打开 HPF，请按 下该开关( )。HPF 将削去 80Hz 以下的频率。 ④ 均衡器控制 ➢ 在单声通道 该三频段均衡器可在高、中和低三个频率带调整各通道。对每个频率带，将旋钮设定在 位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为三个频率带的 EQ (均衡器)类型、基础频率和最大削弱 /增强。 ➢ 在立体声通道 该四频段均衡器可调整各通道的高、高-中、低-中和低四个频率带。对每个频率带，将旋钮设定在 位置可产生平坦的频率响应。顺时针旋转旋钮可增强相应的频率带，而逆时针旋转可削弱该频率带。下表为四个频率带的 EQ (均衡器)类型、基础频率和最大削弱 /增强。 ⑤ AUX 控制(AUX1～AUX6) 这些旋钮可调整输入到 AUX 总线 1～6 的各通道信号电平。每个旋钮分别控制输入到相应 AUX总线的信号。 对于 AUX1～AUX4，可使用 PRE 开关( 6)选择将前置衰减器或后置衰减器信号输入到该总线。对于 AUX5 和 AUX6，则只能输入后置衰减器信号。 一般情况下，这些旋钮被设定在接近位置。 在立体声通道，在流向 AUX 总线之前，L(奇)和 R(偶)输入信号将被混音。 备注：为了能使用 AUX5 ...
