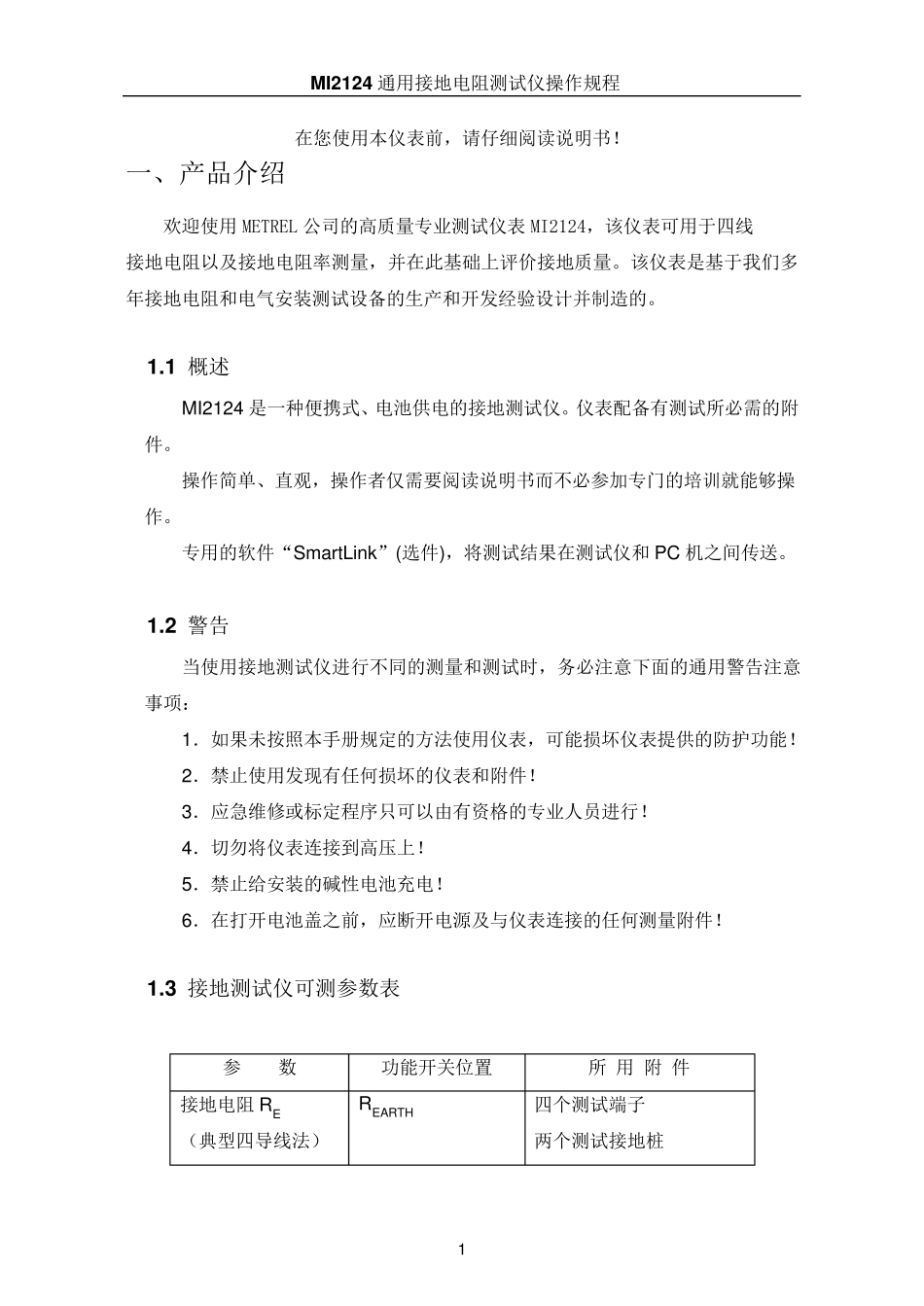

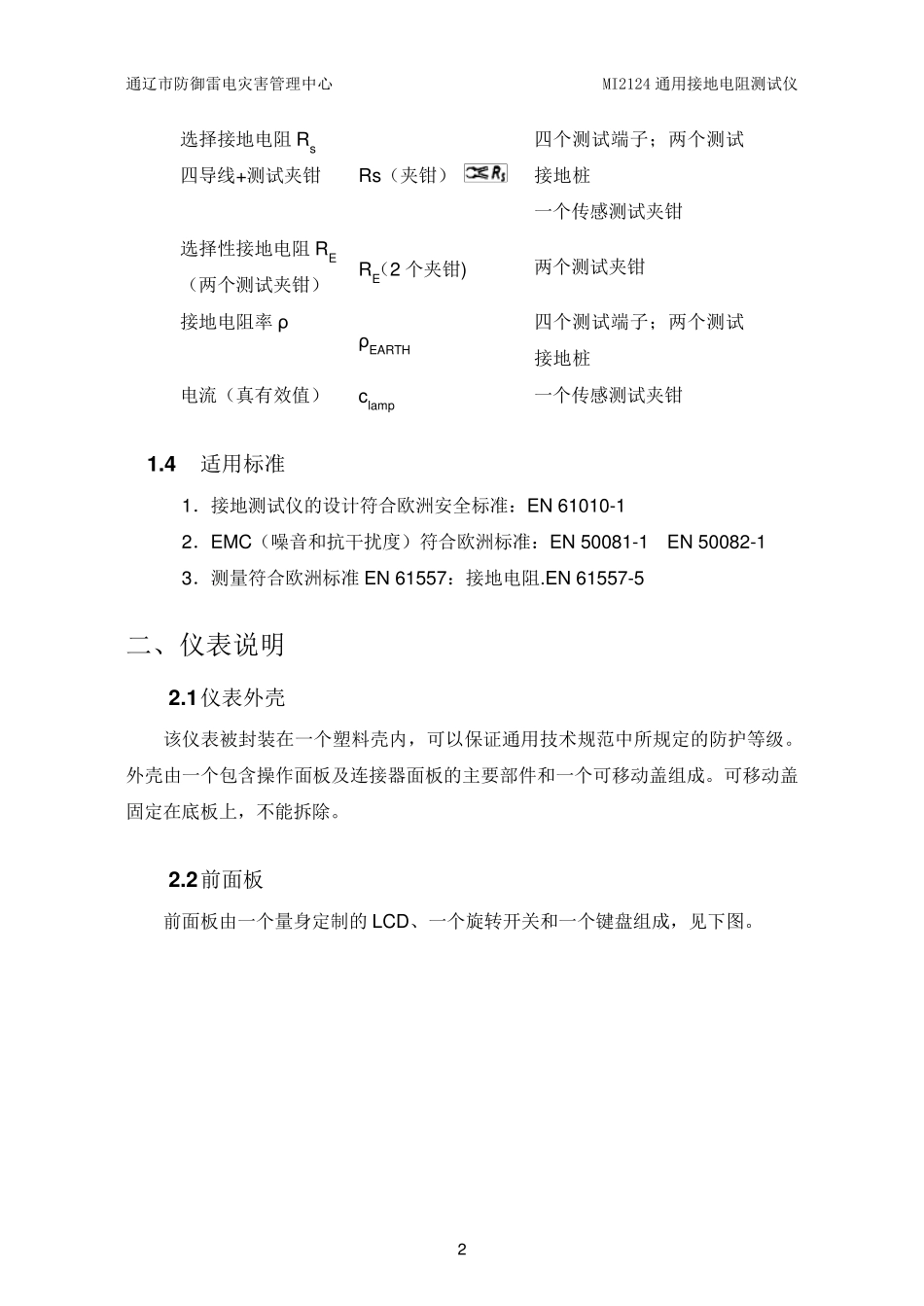

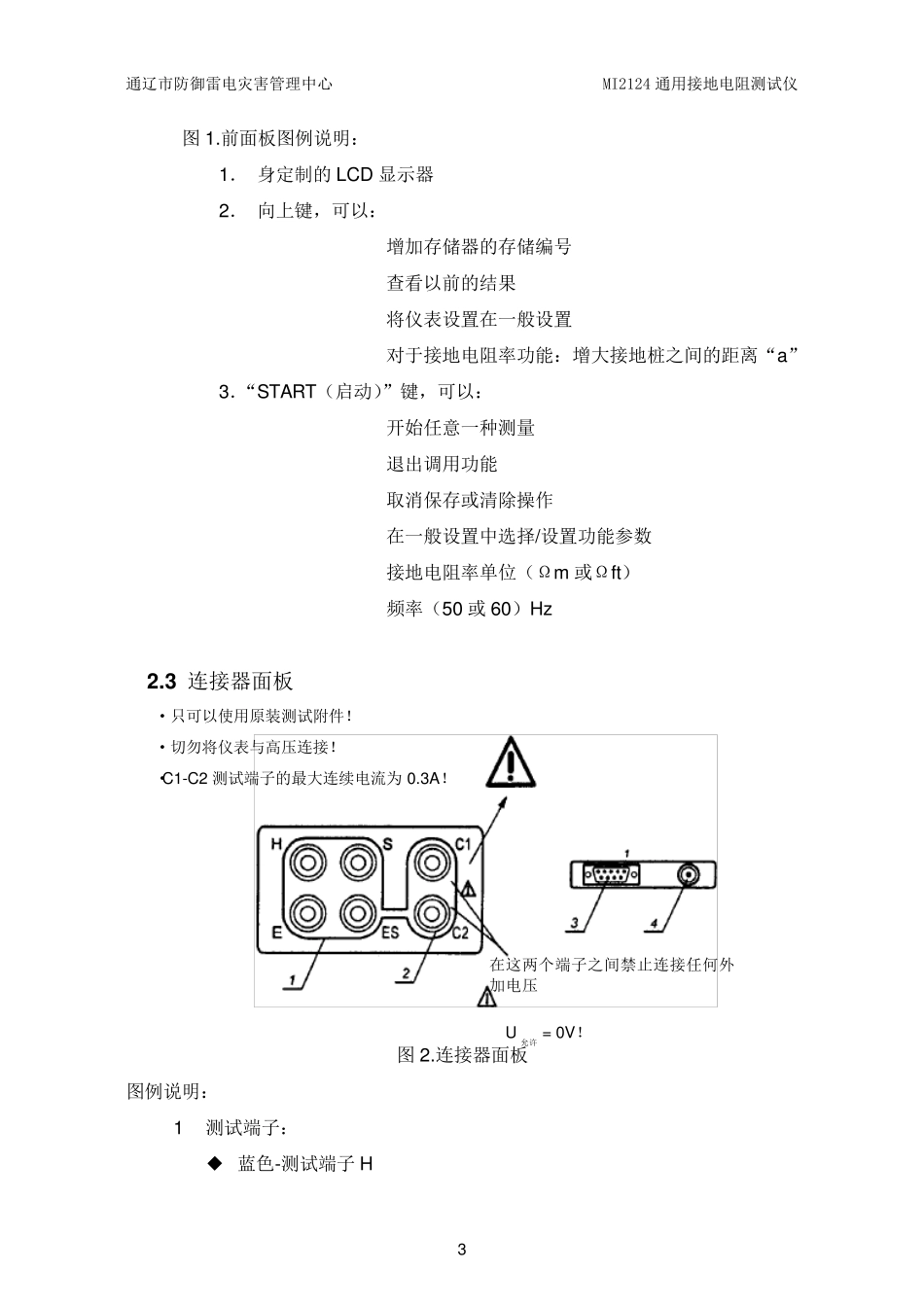

M I2124 通用接地电阻测试仪操作规程 1 在您使用本仪表前，请仔细阅读说明书！ 一、产品介绍 欢迎使用METREL 公司的高质量专业测试仪表MI2124，该仪表可用于四线 接地电阻以及接地电阻率测量，并在此基础上评价接地质量。该仪表是基于我们多年接地电阻和电气安装测试设备的生产和开发经验设计并制造的。 1.1 概述 MI2124 是一种便携式、电池供电的接地测试仪。仪表配备有测试所必需的附件。 操作简单、直观，操作者仅需要阅读说明书而不必参加专门的培训就能够操作。 专用的软件“SmartLink”(选件)，将测试结果在测试仪和PC 机之间传送。 1.2 警告 当使用接地测试仪进行不同的测量和测试时，务必注意下面的通用警告注意事项： 1．如果未按照本手册规定的方法使用仪表，可能损坏仪表提供的防护功能！ 2．禁止使用发现有任何损坏的仪表和附件！ 3．应 急 维 修 或 标 定程序 只 可以由 有资 格 的专业人 员 进行！ 4．切 勿 将仪表连 接到 高压 上！ 5．禁止给 安装的碱 性 电池充 电！ 6．在打 开电池盖 之前，应 断 开电源 及与 仪表连 接的任何测量附件！ 1.3 接地测试仪可测参数 表 参 数 功能开关 位 置 所 用 附 件 接地电阻RE （ 典 型 四导 线法） REARTH 四个 测试端 子 两 个 测试接地桩 通辽市防御雷电灾害管理中心 MI2124 通用接地电阻测试仪 2 选择接地电阻Rs 四导线+测试夹钳 Rs（夹钳） 四个测试端子；两个测试接地桩 一个传感测试夹钳 选择性接地电阻RE （两个测试夹钳） RE（2 个夹钳) 两个测试夹钳 接地电阻率ρ ρEARTH 四个测试端子；两个测试接地桩 电流（真有效值） clamp 一个传感测试夹钳 1 .4 适用标准 1．接地测试仪的设计符合欧洲安全标准：EN 61010-1 2．EMC（噪音和抗干扰度）符合欧洲标准：EN 50081-1 EN 50082-1 3．测量符合欧洲标准EN 61557：接地电阻.EN 61557-5 二、仪表说明 2 .1 仪表外壳 该仪表被封装在一个塑料壳内，可以保证通用技术规范中所规定的防护等级。外壳由一个包含操作面板及连接器面板的主要部件和一个可移动盖组成。可移动盖固定在底板上，不能拆除。 2 .2 前面板 前面板由一个量身定制的LCD、一个旋转开关和一个键盘组成，见下图。 通辽市防御雷电灾害管理中心 MI2124 通用接地电阻测试仪 3 图1.前面板图例说明： 1． 身定制的LCD 显示器 2． 向上键，可以...
