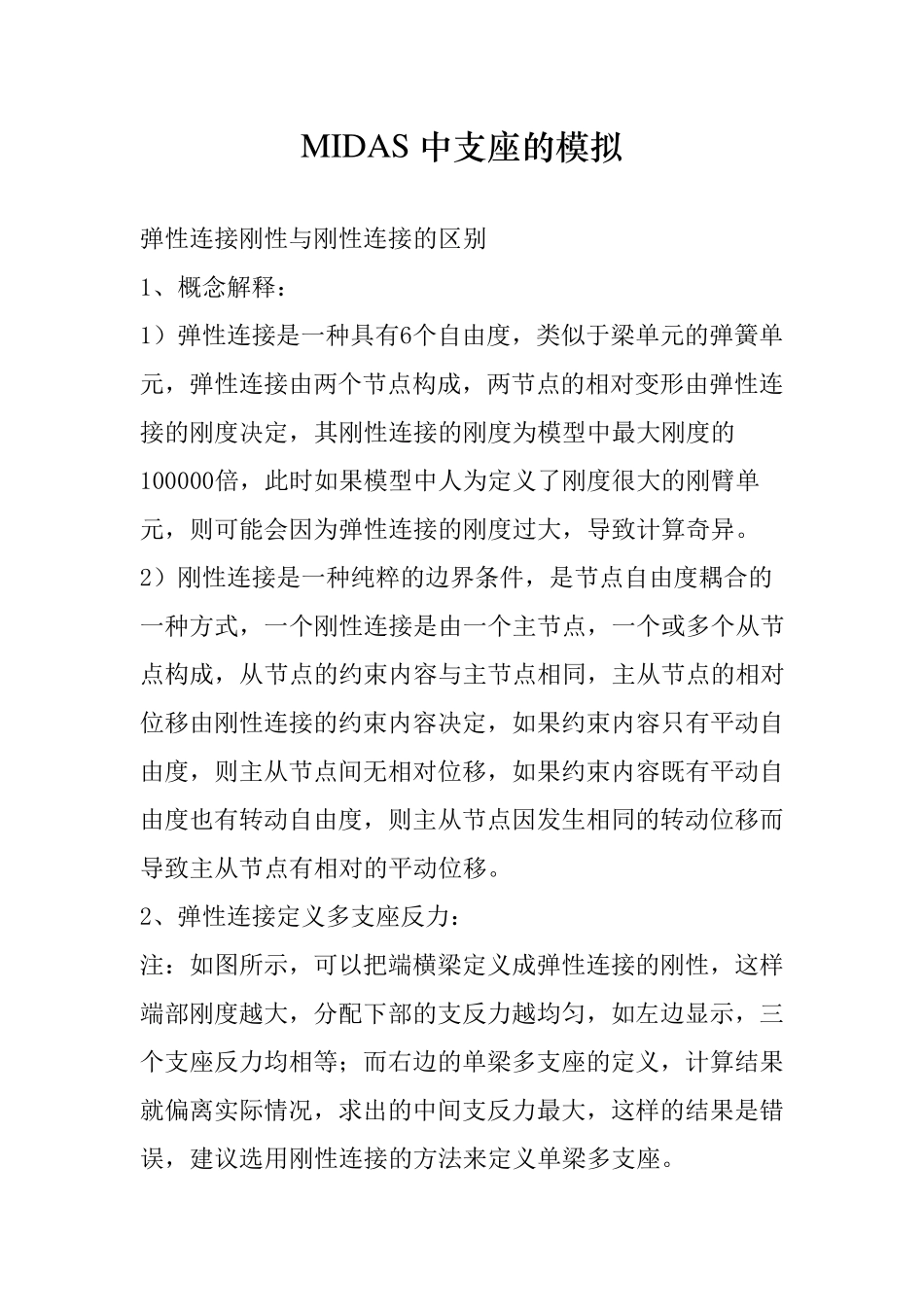

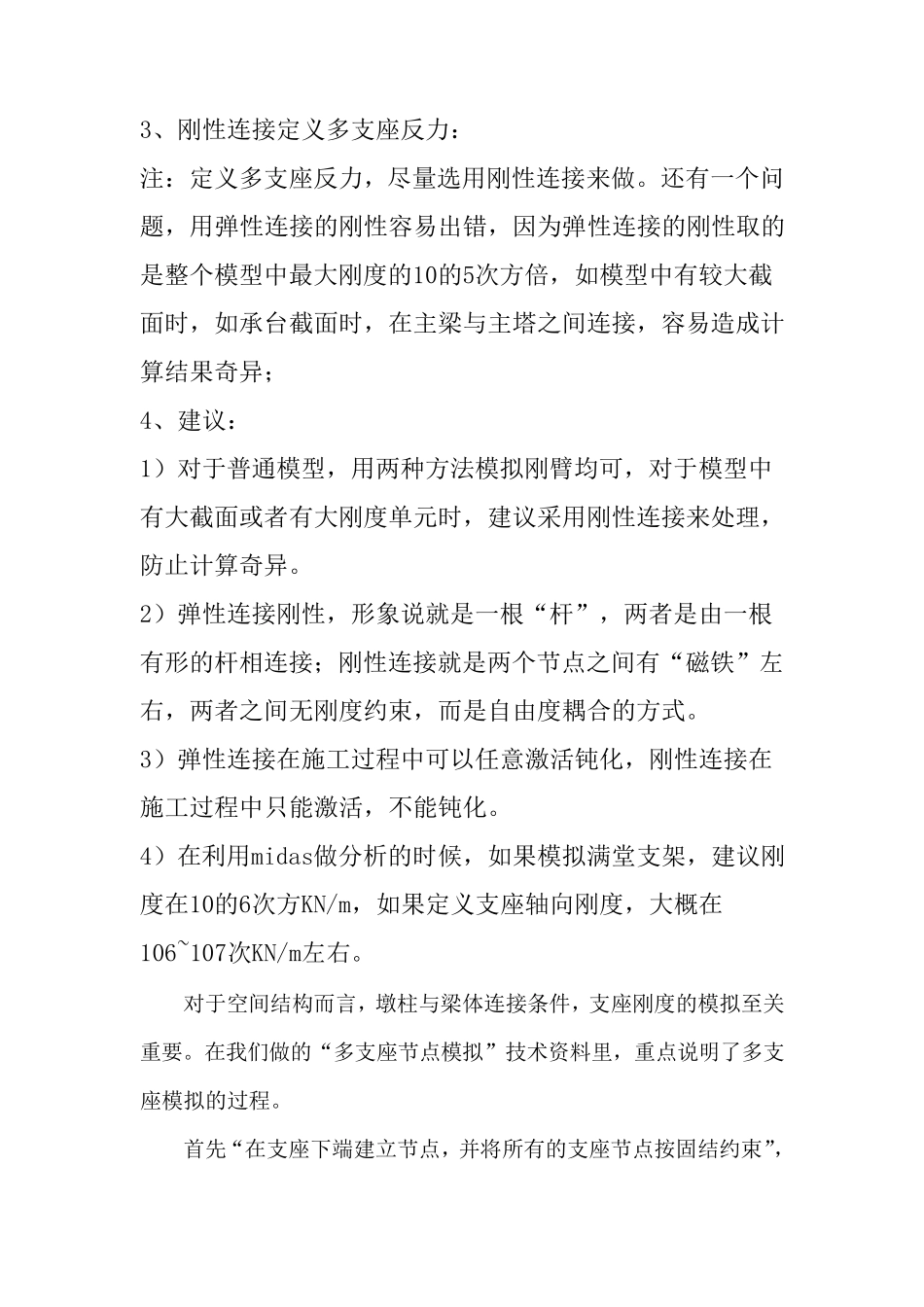

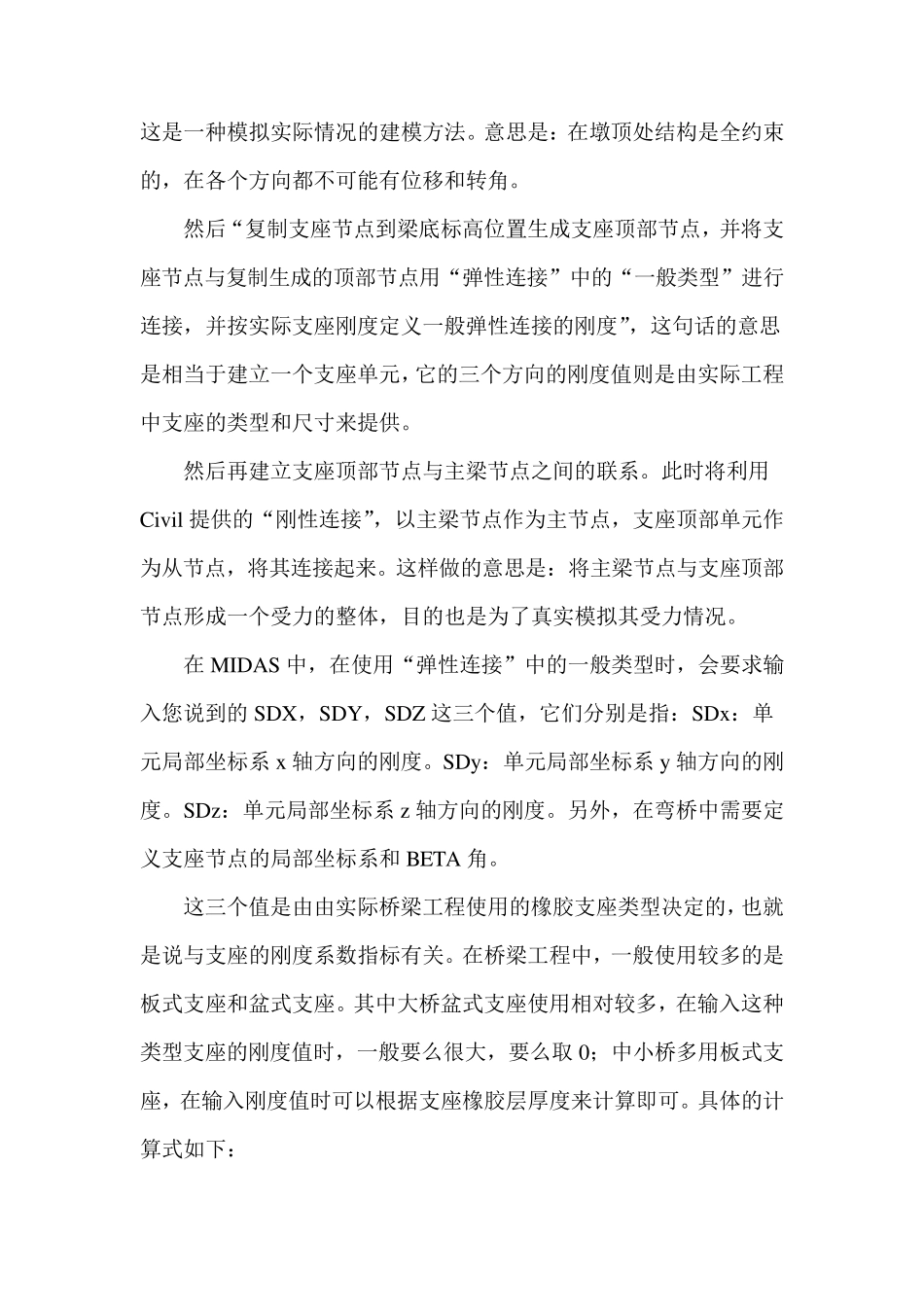

MIDAS中支座的模拟 弹性连接刚性与刚性连接的区别 1、概念解释： 1）弹性连接是一种具有6个自由度，类似于梁单元的弹簧单元，弹性连接由两个节点构成，两节点的相对变形由弹性连接的刚度决定，其刚性连接的刚度为模型中最大刚度的100000倍，此时如果模型中人为定义了刚度很大的刚臂单元，则可能会因为弹性连接的刚度过大，导致计算奇异。 2）刚性连接是一种纯粹的边界条件，是节点自由度耦合的一种方式，一个刚性连接是由一个主节点，一个或多个从节点构成，从节点的约束内容与主节点相同，主从节点的相对位移由刚性连接的约束内容决定，如果约束内容只有平动自由度，则主从节点间无相对位移，如果约束内容既有平动自由度也有转动自由度，则主从节点因发生相同的转动位移而导致主从节点有相对的平动位移。 2、弹性连接定义多支座反力： 注：如图所示，可以把端横梁定义成弹性连接的刚性，这样端部刚度越大，分配下部的支反力越均匀，如左边显示，三个支座反力均相等；而右边的单梁多支座的定义，计算结果就偏离实际情况，求出的中间支反力最大，这样的结果是错误，建议选用刚性连接的方法来定义单梁多支座。 3、刚性连接定义多支座反力： 注：定义多支座反力，尽量选用刚性连接来做。还有一个问题，用弹性连接的刚性容易出错，因为弹性连接的刚性取的是整个模型中最大刚度的10的5次方倍，如模型中有较大截面时，如承台截面时，在主梁与主塔之间连接，容易造成计算结果奇异； 4、建议： 1）对于普通模型，用两种方法模拟刚臂均可，对于模型中有大截面或者有大刚度单元时，建议采用刚性连接来处理，防止计算奇异。 2）弹性连接刚性，形象说就是一根“杆”，两者是由一根有形的杆相连接；刚性连接就是两个节点之间有“磁铁”左右，两者之间无刚度约束，而是自由度耦合的方式。 3）弹性连接在施工过程中可以任意激活钝化，刚性连接在施工过程中只能激活，不能钝化。 4）在利用midas做分析的时候，如果模拟满堂支架，建议刚度在10的6次方KN/m，如果定义支座轴向刚度，大概在106~107次KN/m左右。 对于空间结构而言，墩柱与梁体连接条件，支座刚度的模拟至关重要。在我们做的“多支座节点模拟”技术资料里 ，重点说明 了 多支座模拟的过程。 首 先 “在支座下 端 建立 节点，并 将 所 有的支座节点按 固 结约束”，这是一种模拟实际情况的建模方法。意思是：在墩顶处结构是全约束的，在各个方向都不可能有位移和转角。 然后...
