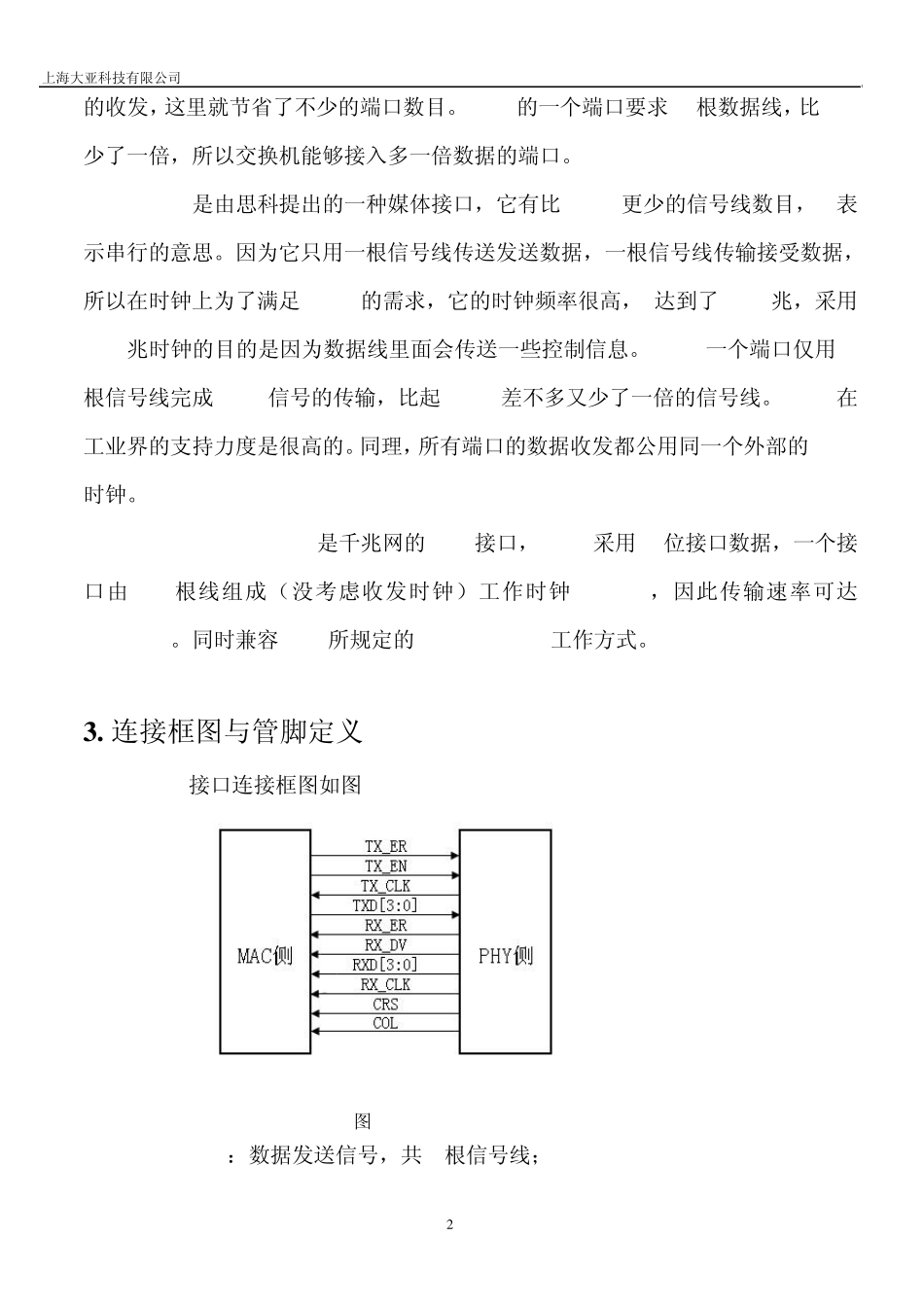

上海大亚科技有限公司 1 视频硬件培训方案-M II 接口介绍 蒋汉初 1. M II 接口名词解释 MII (Media Independent Interface 介质无关接口) MII即媒体独立接口,它是IEEE-802.3定义的以太网行业标准。MII接口一定会包含两部分,一个数据接口,以及一个MAC和PHY之间的管理接口。数据接口包括分别用于发送器和接收器的两条独立信道。每条信道都有自己的数据、时钟和控制信号。MII数据接口总共需要 16个信号。管理接口是个双信号线接口:一个是时钟信号,另一个是数据信号。通过管理接口,上层能监视和控制 PHY。MII 管理接口(Management interface)只有两条信号线,就是我们熟悉的MDC/MDIO接口。 2. M II 接口种类 MII接口的类型有很多,常用的有MII、RMII、SMII、SSMII、SSSMII、GMII、RGMII、SGMII、TBI、RTBI、XGMII、XAUI、XLAUI等。我们在这里只讨论 MII、RMII、SMII、GMII接口。 MII 支 持 10 兆和100 兆的操作,它要求是25 兆的总线时钟,一个接口由 14 根线组成(没考虑收发时钟),它的支持还是比较灵活的,但是有一个缺点是因为它一个端口用的信号线太多,如果一个8 端口的交换机要 用到 112 根线,16 端口就要用到 224 根线,到 32 端口的话就要用到 448 根线,一般按照这个接口做交换机,是不太现实的,所以现代的交换机的制作都会用到其它的一些从 MII 简化出来的标准,比如 RMII、SMII、GMII 等。 RMII 是简化的MII 接口,在数据的收发上它比 MII 接口少了一倍的信号线,所以它一般要求是50 兆的总线时钟。RMII 一般用在多端口的交换机,它不是每个端口安排收、发两个时钟,而是所有的数据端口公用一个时钟用于所有端口上海大亚科技有限公司 2 的收发,这里就节省了不少的端口数目。RMII 的一个端口要求 7 根数据线,比 MII 少了一倍,所以交换机能够接入多一倍数据的端口。 SMII 是由思科提出的一种媒体接口,它有比 RMII更少的信号线数目,S表示串行的意思。因为它只用一根信号线传送发送数据,一根信号线传输接受数据,所以在时钟上为了满足 100M的需求,它的时钟频率很高, 达到了125 兆,采用125 兆时钟的目的是因为数据线里面会传送一些控制信息。SMII 一个端口仅用 4 根信号线完成 100M信号的传输,比起 RMII 差不多又少了一倍的信号线。SMII 在工业界的支持力度是很高的。同理,所有端口的数据收发都公用同一个外部的125M 时钟。 GMII(Gigabi...
