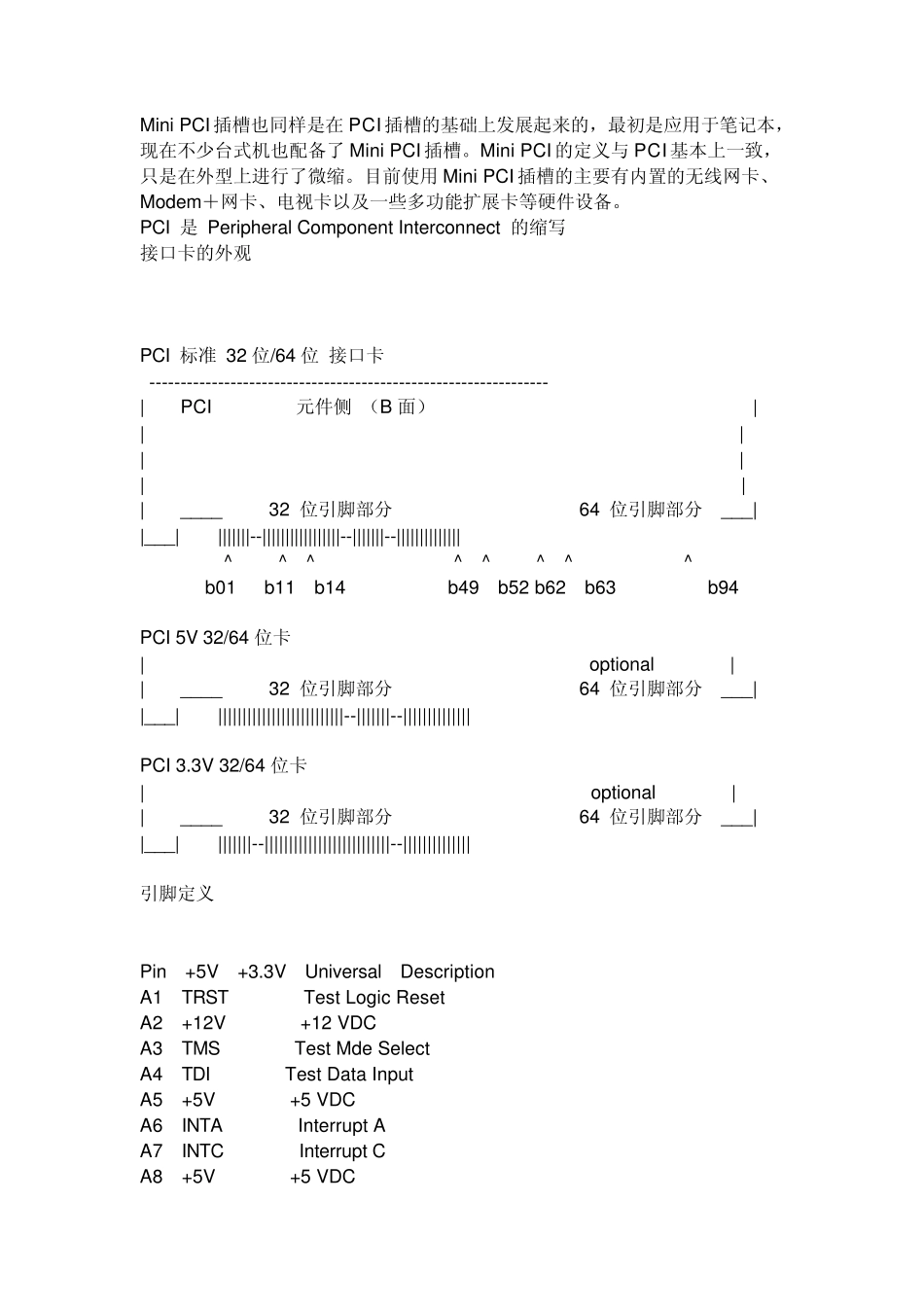

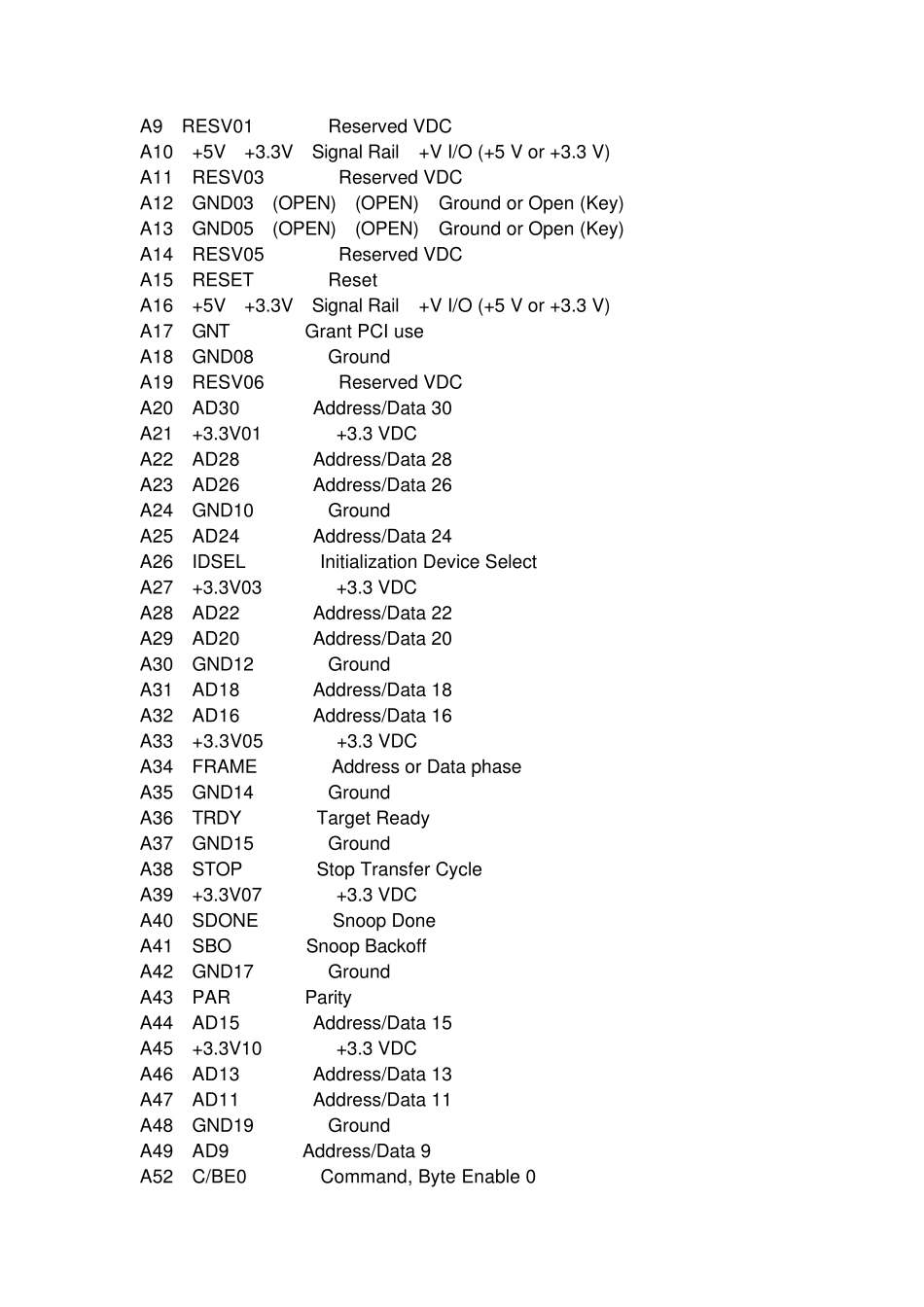

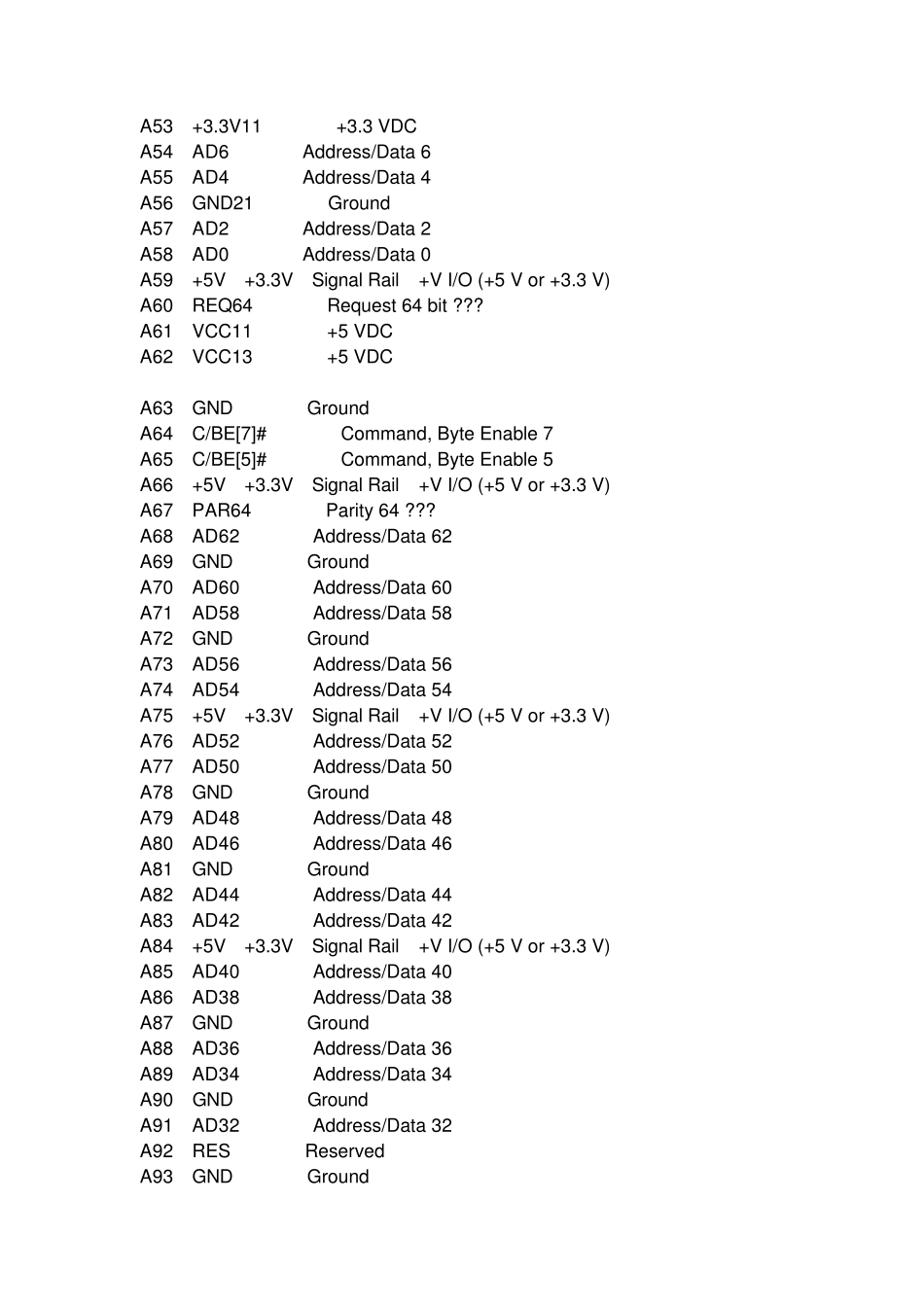

Mini PCI 插槽也同样是在PCI 插槽的基础上发展起来的，最初是应用于笔记本，现在不少台式机也配备了Mini PCI 插槽。Mini PCI 的定义与PCI 基本上一致，只是在外型上进行了微缩。目前使用Mini PCI 插槽的主要有内置的无线网卡、Modem＋网卡、电视卡以及一些多功能扩展卡等硬件设备。 PCI 是 Peripheral Component Interconnect 的缩写 接口卡的外观 PCI 标准 32 位/64 位 接口卡 ---------------------------------------------------------------- | PCI 元件侧 （B 面） | | | | | | | | ____ 32 位引脚部分 64 位引脚部分 ___| |___| |||||||--|||||||||||||||||--|||||||--|||||||||||||| ^ ^ ^ ^ ^ ^ ^ ^ b01 b11 b14 b49 b52 b62 b63 b94 PCI 5V 32/64 位卡 | optional | | ____ 32 位引脚部分 64 位引脚部分 ___| |___| ||||||||||||||||||||||||||--|||||||--|||||||||||||| PCI 3.3V 32/64 位卡 | optional | | ____ 32 位引脚部分 64 位引脚部分 ___| |___| |||||||--||||||||||||||||||||||||||--|||||||||||||| 引脚定义 Pin +5V +3.3V Universal Description A1 TRST Test Logic Reset A2 +12V +12 VDC A3 TMS Test Mde Select A4 TDI Test Data Input A5 +5V +5 VDC A6 INTA Interrupt A A7 INTC Interrupt C A8 +5V +5 VDC A9 RESV01 Reserved VDC A10 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V) A11 RESV03 Reserved VDC A12 GND03 (OPEN) (OPEN) Ground or Open (Key) A13 GND05 (OPEN) (OPEN) Ground or Open (Key) A14 RESV05 Reserved VDC A15 RESET Reset A16 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V) A17 GNT Grant PCI use A18 GND08 Ground A19 RESV06 Reserved VDC A20 AD30 Address/Data 30 A21 +3.3V01 +3.3 VDC A22 AD28 Address/Data 28 A23 AD26 Address/Data 26 A24 GND10 Ground A25 AD24 Address/Data 24 A26 IDSEL Initialization Device Select A27 +3.3V03 +3.3 VDC A28 AD22 Address/Data 22 A29 AD20 Address/Data 20 A30 GND12 Ground A31 AD18 Address/Data 18 A32 AD16 Address/Data 16 A33 +3.3V05 +3.3 VDC A34 F...
