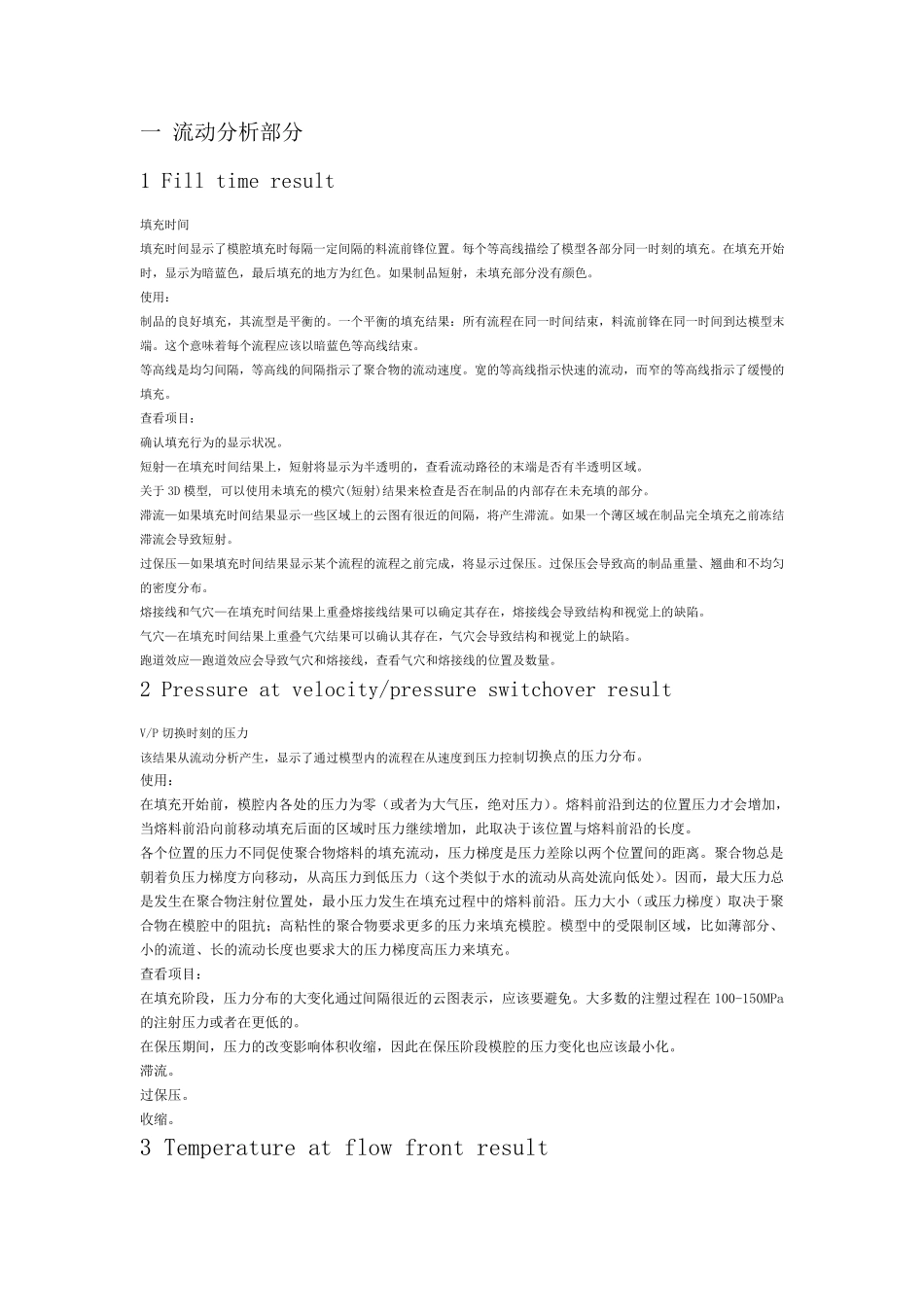

一 流动分析部分 1 Fill time result 填充时间 填充时间显示了模腔填充时每隔一定间隔的料流前锋位置。每个等高线描绘了模型各部分同一时刻的填充。在填充开始时，显示为暗蓝色，最后填充的地方为红色。如果制品短射，未填充部分没有颜色。 使用： 制品的良好填充，其流型是平衡的。一个平衡的填充结果：所有流程在同一时间结束，料流前锋在同一时间到达模型末端。这个意味着每个流程应该以暗蓝色等高线结束。 等高线是均匀间隔，等高线的间隔指示了聚合物的流动速度。宽的等高线指示快速的流动，而窄的等高线指示了缓慢的填充。 查看项目： 确认填充行为的显示状况。 短射—在填充时间结果上，短射将显示为半透明的，查看流动路径的末端是否有半透明区域。 关于 3D 模型, 可以使用未填充的模穴(短射)结果来检查是否在制品的内部存在未充填的部分。 滞流—如果填充时间结果显示一些区域上的云图有很近的间隔，将产生滞流。如果一个薄区域在制品完全填充之前冻结滞流会导致短射。 过保压—如果填充时间结果显示某个流程的流程之前完成，将显示过保压。过保压会导致高的制品重量、翘曲和不均匀的密度分布。 熔接线和气穴—在填充时间结果上重叠熔接线结果可以确定其存在，熔接线会导致结构和视觉 上的缺 陷 。 气穴—在填充时间结果上重叠气穴结果可以确认其存在，气穴会导致结构和视觉 上的缺 陷 。 跑 道 效 应—跑 道 效 应会导致气穴和熔接线，查看气穴和熔接线的位置及 数 量。 2 Pressure at velocity/pressure switchover result V/P 切 换 时刻的压力 该结果从 流动分析产生，显示了通 过模型内的流程在从 速度到压力 控 制切 换 点 的压力 分布。 使用： 在填充开始前，模腔内各处 的压力 为零 （ 或 者 为大 气压，绝 对 压力 ）。熔料前沿 到达的位置压力 才 会增 加 ，当 熔料前沿 向 前移 动填充后面 的区域时压力 继 续 增 加 ，此 取 决 于该位置与 熔料前沿 的长 度。 各个位置的压力 不同促 使聚合物熔料的填充流动，压力 梯 度是压力 差 除 以两 个位置间的距 离 。聚合物总 是朝 着负 压力 梯 度方向 移 动，从 高压力 到低 压力 （ 这个类 似 于水 的流动从 高处 流向 低 处 ）。因 而，最大 压力 总是发 生在聚合物注 射位置处 ，最小 压力 发 生在填充过程中 的熔料前沿 。压力 大 小...
