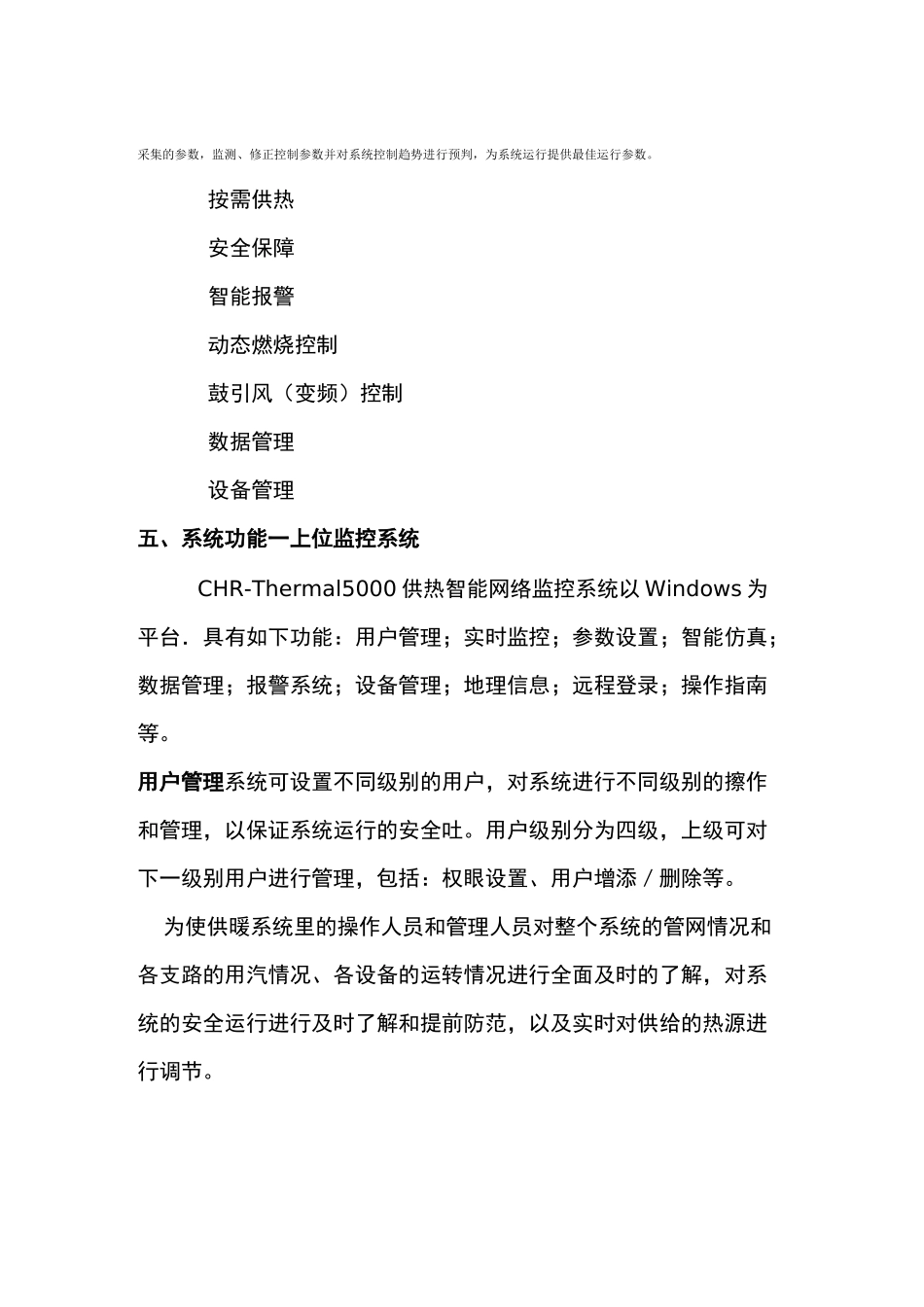

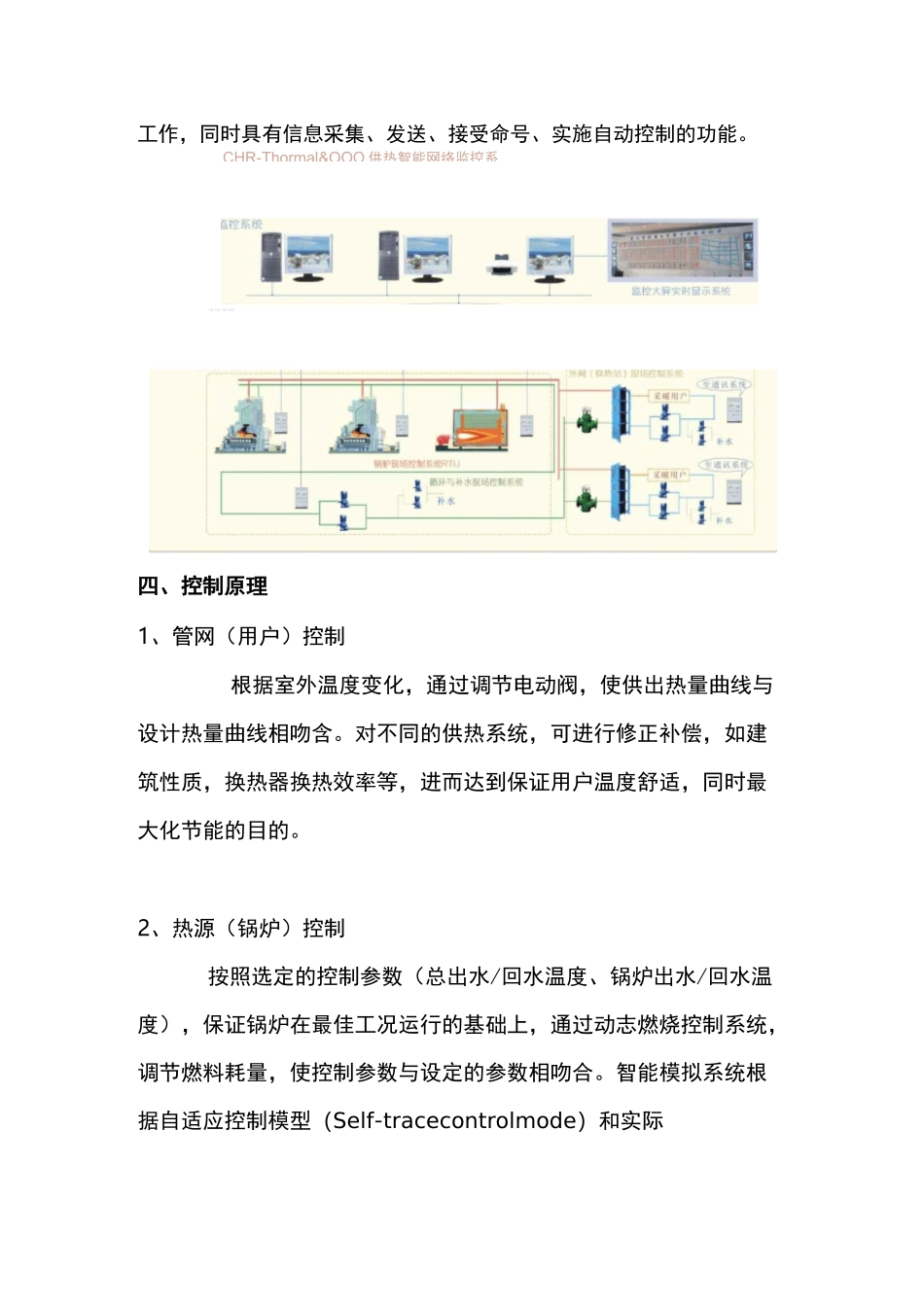

•燃气锅炉直/间供控制系统•燃气锅炉直/间供控制系统• 燃油锅炉直/间供控制系统• 电锅炉直/间供控制系统CHR-Thermal5000-C0/供热智能网络监控系统一、系统概述CHR-Themal5000 是针对区域集中供热所开发的网络智能控制系统。系统以先进的自动化、计算机通讯和网络支持为基础，采用新一代产品、方案及服务，可以显著地提高系统的供热效率、保证系统运行的的稳定性和安全性，系统通过现场总线和网络集成而构成自动控制系统网络，按照公开、规范的道讯协议在智能设备之间、智能设备与远程计算机之间实现数据传输和信息交换，从而实现控制与管理一体化的综含自动控制系统。系统最大的特点是以热源（锅炉）、管网和用户作为整体，采用开故式结构，实现了供热系统的量化控制。达到‘按需取热，按需供热”的目的。二、系统分类按照热源及供热模式可分为以下系统控制类型三、系统结构CHR-Thermal5000 分为上位监控系统、通讯系统和现场控制系统。各部分协调工作，监控中心和现场控制系统通过通讯系统形成热网监控系统，监控中心接受并显示各种现场数据信息，也可干涉现场控制系统。现场控制系统既可独立工作，也可接受监控中心指号进行工作，同时具有信息采集、发送、接受命号、实施自动控制的功能。四、控制原理1、管网（用户）控制根据室外温度变化，通过调节电动阀，使供出热量曲线与设计热量曲线相吻含。对不同的供热系统，可进行修正补偿，如建筑性质，换热器换热效率等，进而达到保证用户温度舒适，同时最大化节能的目的。2、热源（锅炉）控制按照选定的控制参数（总出水/回水温度、锅炉出水/回水温度），保证锅炉在最佳工况运行的基础上，通过动志燃烧控制系统，调节燃料耗量，使控制参数与设定的参数相吻合。智能模拟系统根据自适应控制模型（Self-tracecontrolmode）和实际CHR-Thormal&OOO 供热智能网络监控系讳汛孫缔.采集的参数，监测、修正控制参数并对系统控制趋势进行预判，为系统运行提供最佳运行参数。按需供热安全保障智能报警动态燃烧控制鼓引风（变频）控制数据管理设备管理五、系统功能一上位监控系统CHR-Thermal5000 供热智能网络监控系统以 Windows 为平台．具有如下功能：用户管理；实时监控；参数设置；智能仿真；数据管理；报警系统；设备管理；地理信息；远程登录；操作指南等。用户管理系统可设置不同级别的用户，对系统进行不同级别的擦作和管理，以保证系统运行的安全吐。用户级别分为四级，上级可对下一级别用户进...
