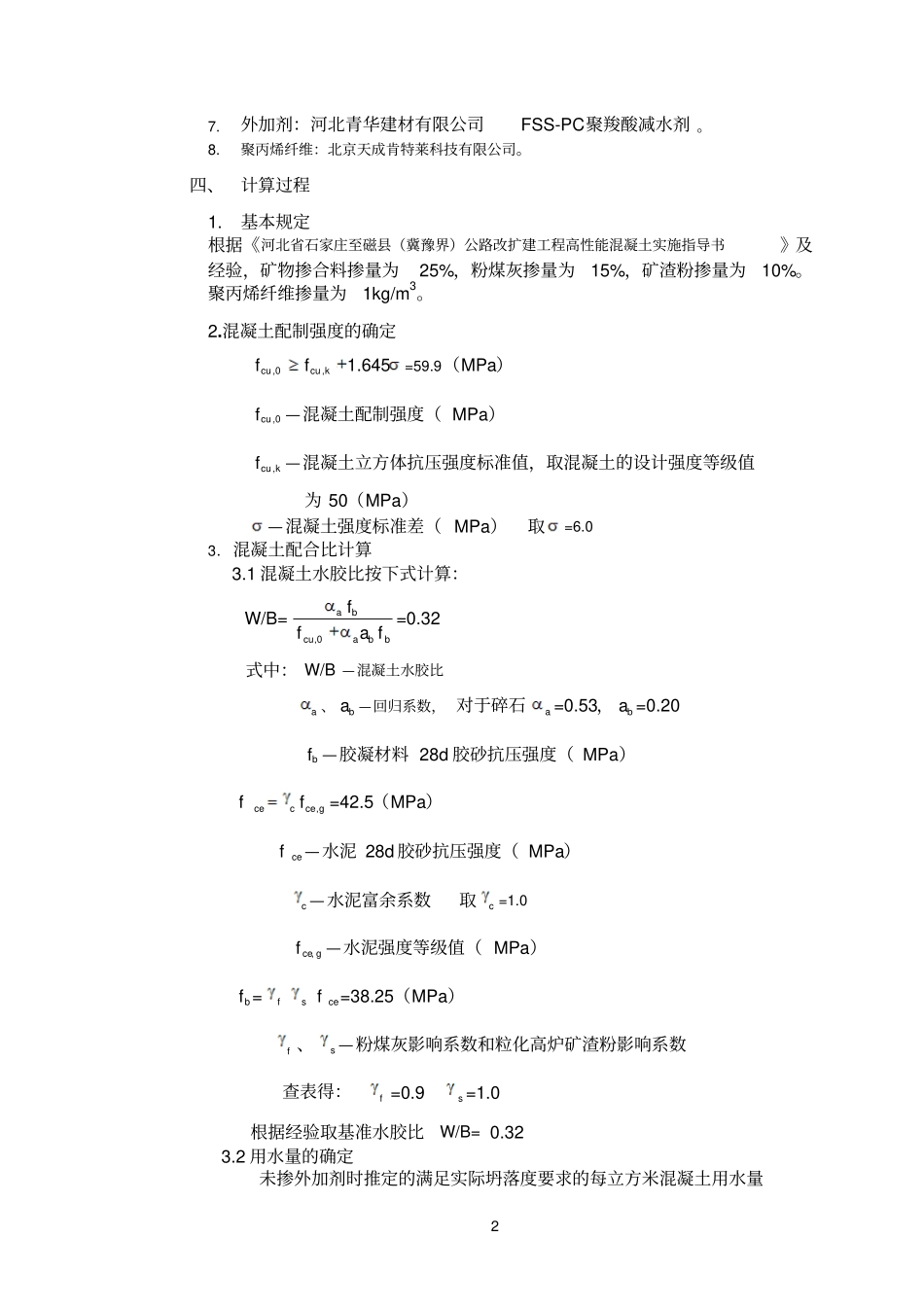

1 C50 混凝土配合比设计计算书一、试配强度,,1.645501.645 659.9cu ocu kffMpa二、设计依据（一）使用部位桥梁：桥面铺装等（二）混凝土配合比设计技术指标项目56d 电通量（ C）含气量（%）凝结时间（h:min) 抗渗等级氯离子含量（ %）三氧化硫总含量（ %）总碱含量（kg/m3) 高性能混凝土1000 2.0-4.0 符合工艺要求P8 ≤0.06 ≤ 4.0 ≤3.0 设计坍落度120~160mm，采用机械拌合。（三）设计依据标准1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-2005 3．《建设用砂》 GB/T 14684-2011。4．《建设用卵石、碎石》 GB/T 14685-2011。5．《混凝土外加剂应用技术规范》GB50119-2003。6．《混凝土外加剂》 GB8076-2008。7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土实施指导书》8．《公路桥涵施工技术规范》JTG/T F50-2011。9．《普通混凝土配合比设计规程》JGJ 55-2011。10．《混凝土拌合用水标准》JGJ63-2006。11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。13．《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009。14．《》三、原材料1.水泥：邯郸金隅太行水泥有限责任公司P· O42.5 2.细集料：临城东竖砂场中砂。3.粗骨料：邢台太子井碎石场5-10mm、10-20mm 碎石，并按 5-10mm：10-20mm=30:70 的比例合成 5-20mm 连续级配碎石。4.粉煤灰：邢台天唯集团兴泰电厂I 级粉煤灰。5.矿渣粉：邢台紫盛建材有限公司S95 矿渣粉6.水：拌合站场区井水。2 7.外加剂：河北青华建材有限公司FSS-PC聚羧酸减水剂 。8.聚丙烯纤维：北京天成肯特莱科技有限公司。四、计算过程1.基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土实施指导书》及经验，矿物掺合料掺量为25%，粉煤灰掺量为15%，矿渣粉掺量为10%。聚丙烯纤维掺量为1kg/m3。2.混凝土配制强度的确定,0,1.645cucu kff=59.9（MPa）,0cuf—混凝土配制强度（ MPa）,cu kf—混凝土立方体抗压强度标准值，取混凝土的设计强度等级值为 50（MPa）—混凝土强度标准差（ MPa）取=6.0 3．混凝土配合比计算3.1 混凝土水胶比按下式计算：,0W/B=abcuabbffa f=0.32 式中： W/B —混凝土水胶比a 、ba —回归系数， 对于碎石a =0.53，ba =0.20 bf —胶凝材料 28d 胶砂抗压强度（ MPa）,cecce gff=...
