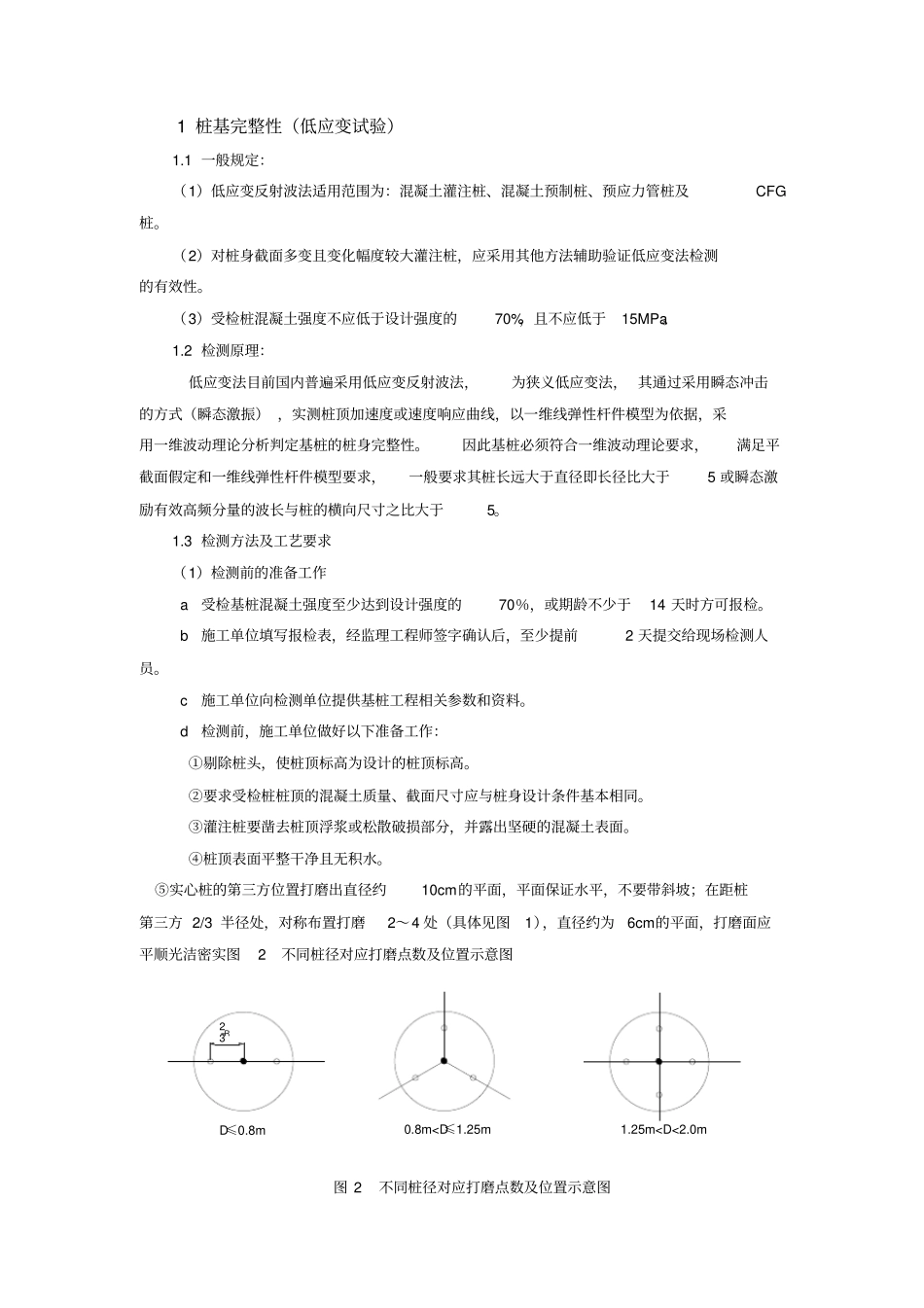

1 桩基完整性(低应变试验)1.1 一般规定:(1)低应变反射波法适用范围为:混凝土灌注桩、混凝土预制桩、预应力管桩及CFG桩。(2)对桩身截面多变且变化幅度较大灌注桩,应采用其他方法辅助验证低应变法检测的有效性。(3)受检桩混凝土强度不应低于设计强度的70%,且不应低于15MPa。1.2 检测原理:低应变法目前国内普遍采用低应变反射波法,为狭义低应变法, 其通过采用瞬态冲击的方式(瞬态激振) ,实测桩顶加速度或速度响应曲线,以一维线弹性杆件模型为依据,采用一维波动理论分析判定基桩的桩身完整性。因此基桩必须符合一维波动理论要求,满足平截面假定和一维线弹性杆件模型要求,一般要求其桩长远大于直径即长径比大于5 或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。1.3 检测方法及工艺要求(1)检测前的准备工作 a受检基桩混凝土强度至少达到设计强度的70%,或期龄不少于14 天时方可报检。 b施工单位填写报检表,经监理工程师签字确认后,至少提前2 天提交给现场检测人员。 c施工单位向检测单位提供基桩工程相关参数和资料。 d检测前,施工单位做好以下准备工作:①剔除桩头,使桩顶标高为设计的桩顶标高。②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。③灌注桩要凿去桩顶浮浆或松散破损部分,并露出坚硬的混凝土表面。④桩顶表面平整干净且无积水。⑤实心桩的第三方位置打磨出直径约10cm的平面,平面保证水平,不要带斜坡;在距桩第三方 2/3 半径处,对称布置打磨2~4 处(具体见图1),直径约为6cm的平面,打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图1.25m
