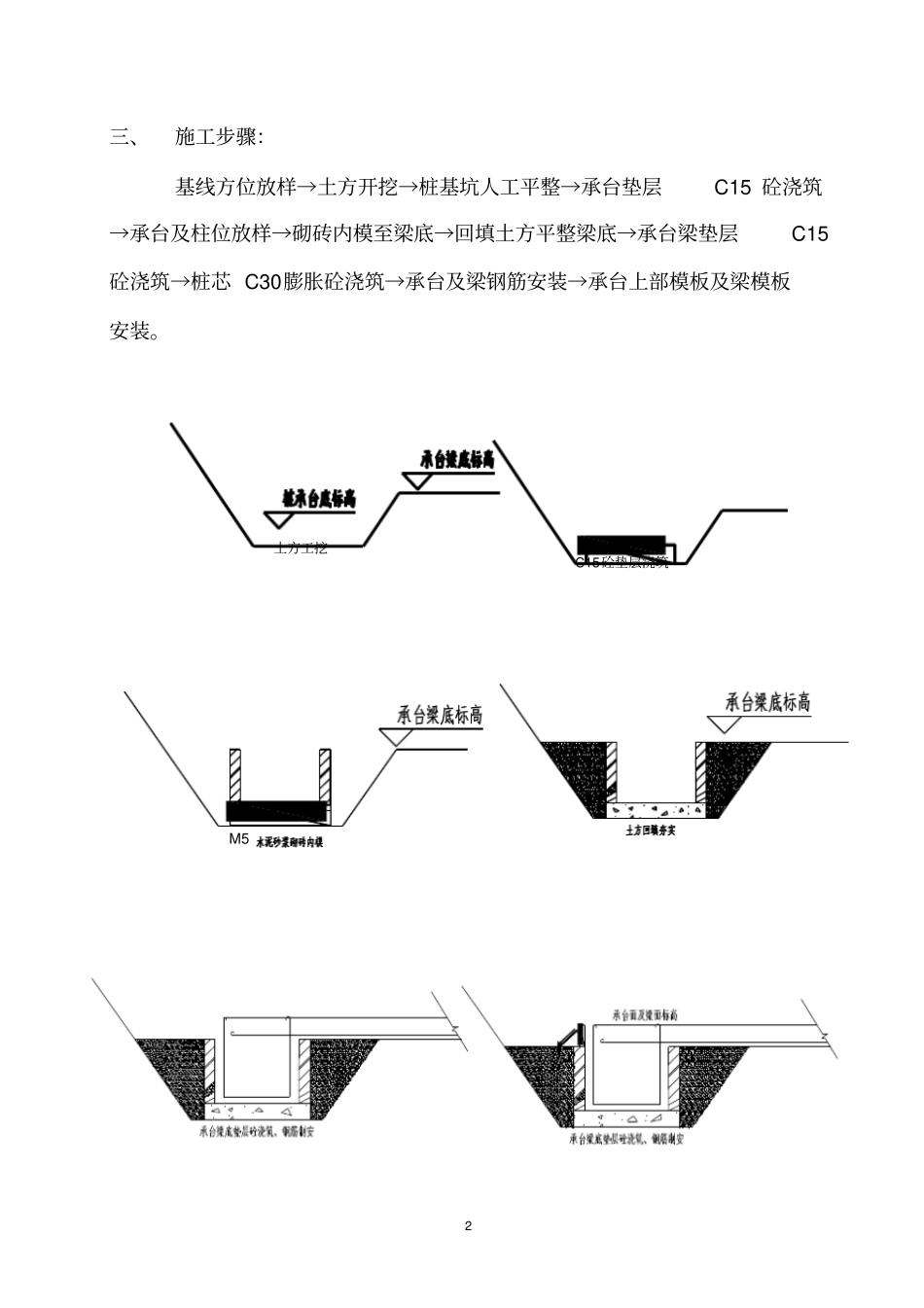

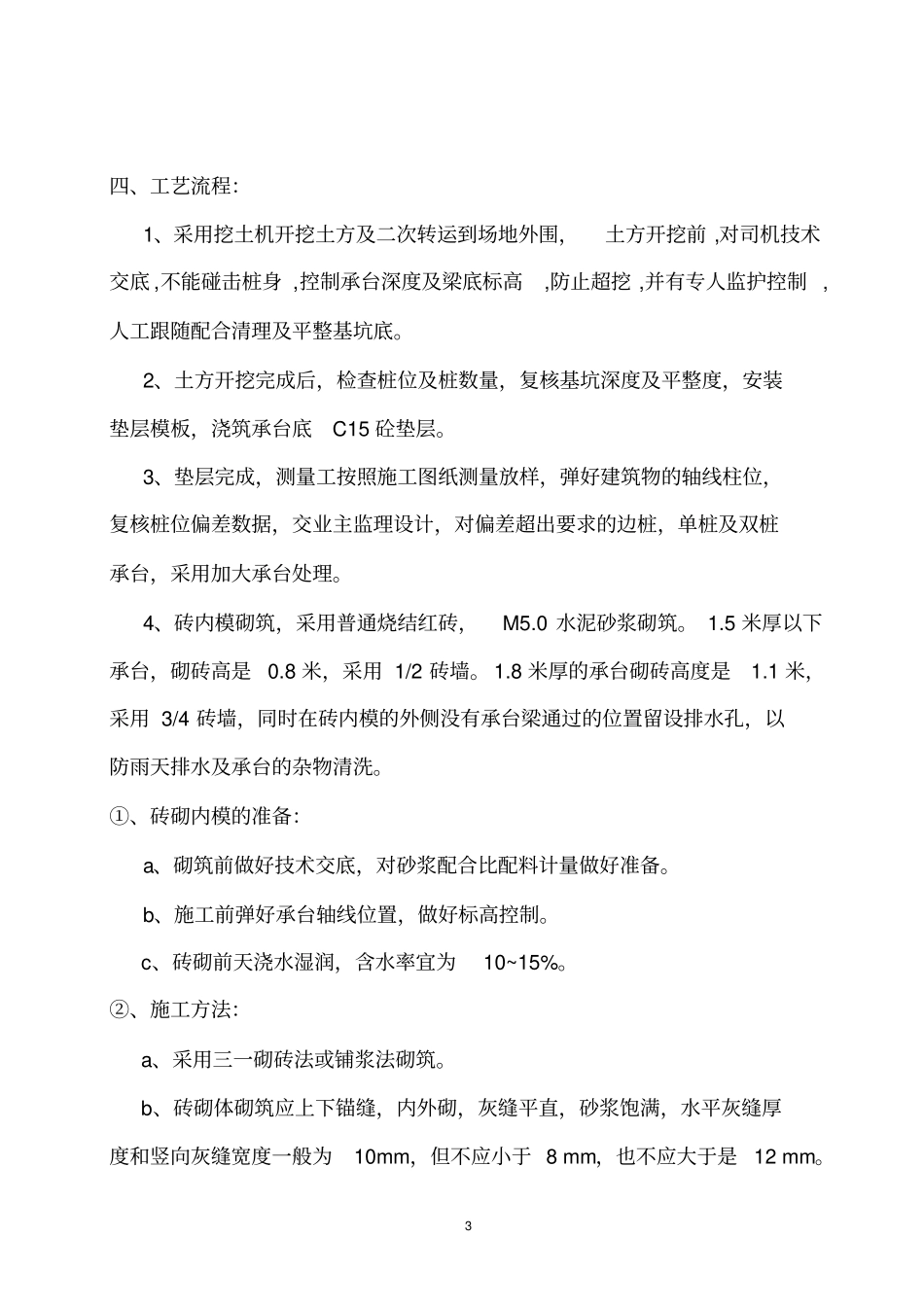

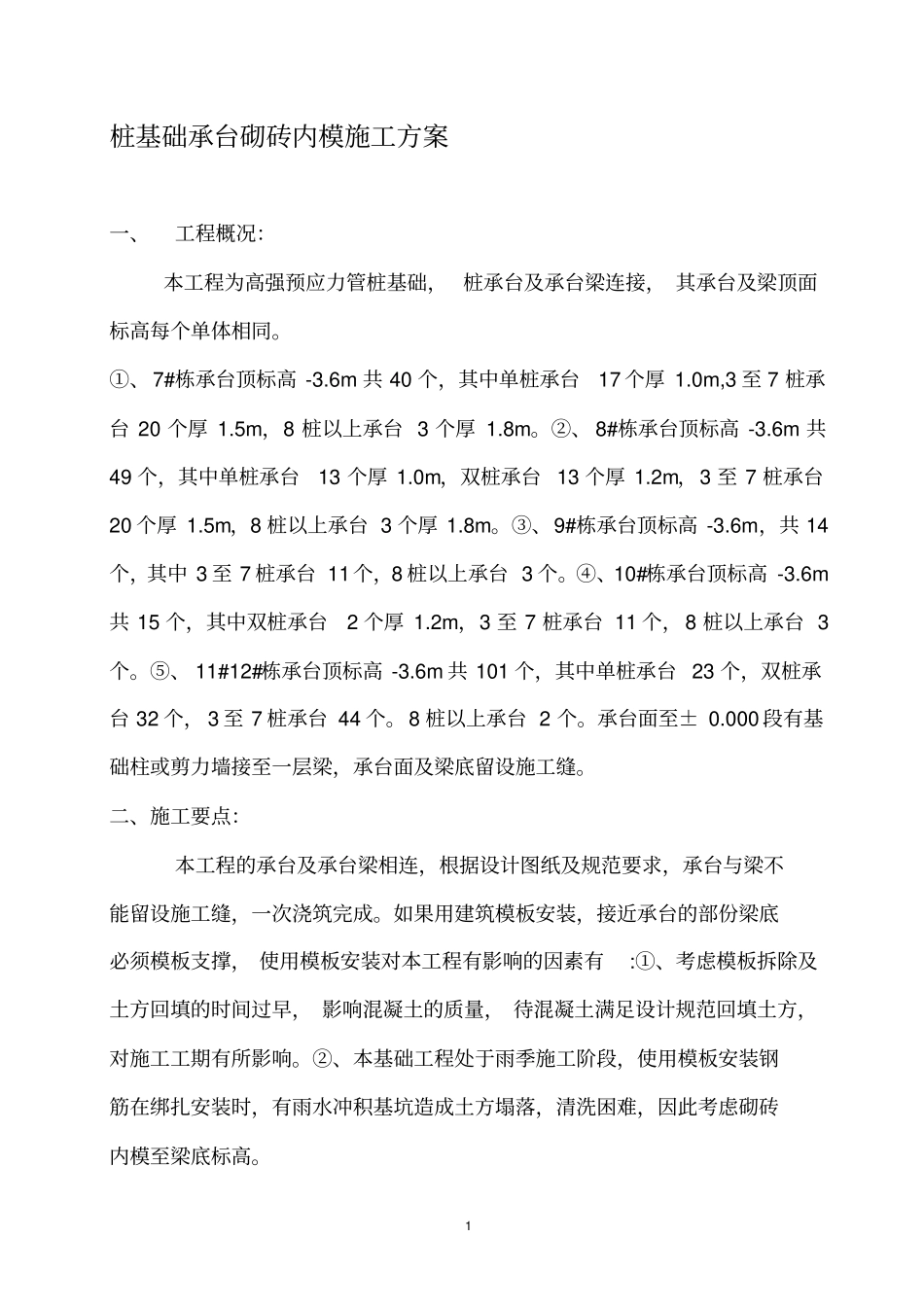

1 桩基础承台砌砖内模施工方案一、工程概况：本工程为高强预应力管桩基础， 桩承台及承台梁连接， 其承台及梁顶面标高每个单体相同。①、7#栋承台顶标高 -3.6m 共 40 个，其中单桩承台17 个厚 1.0m,3 至 7 桩承台 20 个厚 1.5m，8 桩以上承台 3 个厚 1.8m。②、 8#栋承台顶标高 -3.6m 共49 个，其中单桩承台13 个厚 1.0m，双桩承台 13 个厚 1.2m，3 至 7 桩承台20 个厚 1.5m，8 桩以上承台 3 个厚 1.8m。③、9#栋承台顶标高 -3.6m，共 14个，其中 3 至 7 桩承台 11个，8 桩以上承台 3 个。④、10#栋承台顶标高 -3.6m共 15 个，其中双桩承台2 个厚 1.2m，3 至 7 桩承台 11 个，8 桩以上承台 3个。⑤、 11#12#栋承台顶标高 -3.6m 共 101 个，其中单桩承台 23 个，双桩承台 32 个， 3 至 7 桩承台 44 个。8 桩以上承台 2 个。承台面至± 0.000 段有基础柱或剪力墙接至一层梁，承台面及梁底留设施工缝。二、施工要点：本工程的承台及承台梁相连，根据设计图纸及规范要求，承台与梁不能留设施工缝，一次浇筑完成。如果用建筑模板安装，接近承台的部份梁底必须模板支撑， 使用模板安装对本工程有影响的因素有:①、考虑模板拆除及土方回填的时间过早， 影响混凝土的质量， 待混凝土满足设计规范回填土方，对施工工期有所影响。②、本基础工程处于雨季施工阶段，使用模板安装钢筋在绑扎安装时，有雨水冲积基坑造成土方塌落，清洗困难，因此考虑砌砖内模至梁底标高。2 三、施工步骤：基线方位放样→土方开挖→桩基坑人工平整→承台垫层C15 砼浇筑→承台及柱位放样→砌砖内模至梁底→回填土方平整梁底→承台梁垫层C15砼浇筑→桩芯 C30膨胀砼浇筑→承台及梁钢筋安装→承台上部模板及梁模板安装。C15砼垫层浇筑土方工挖M53 四、工艺流程：1、采用挖土机开挖土方及二次转运到场地外围，土方开挖前 ,对司机技术交底 ,不能碰击桩身 ,控制承台深度及梁底标高,防止超挖 ,并有专人监护控制 ,人工跟随配合清理及平整基坑底。2、土方开挖完成后，检查桩位及桩数量，复核基坑深度及平整度，安装垫层模板，浇筑承台底C15 砼垫层。3、垫层完成，测量工按照施工图纸测量放样，弹好建筑物的轴线柱位，复核桩位偏差数据，交业主监理设计，对偏差超出要求的边桩，单桩及双桩承台，采用加大承台处理。4、砖内模砌筑，采用普通烧结红砖，M5.0 水泥砂浆砌筑。 1.5 米厚以下承台...
