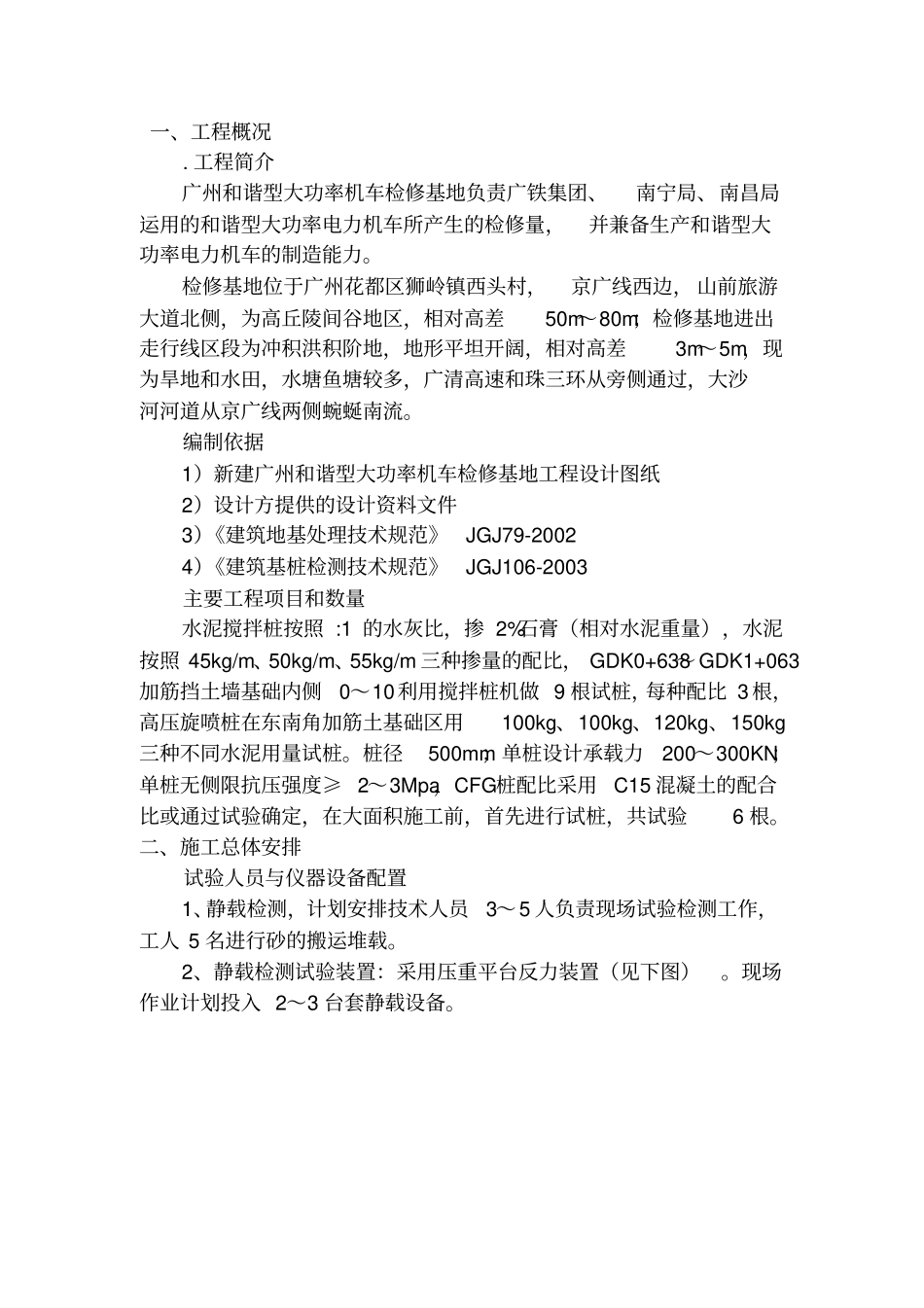

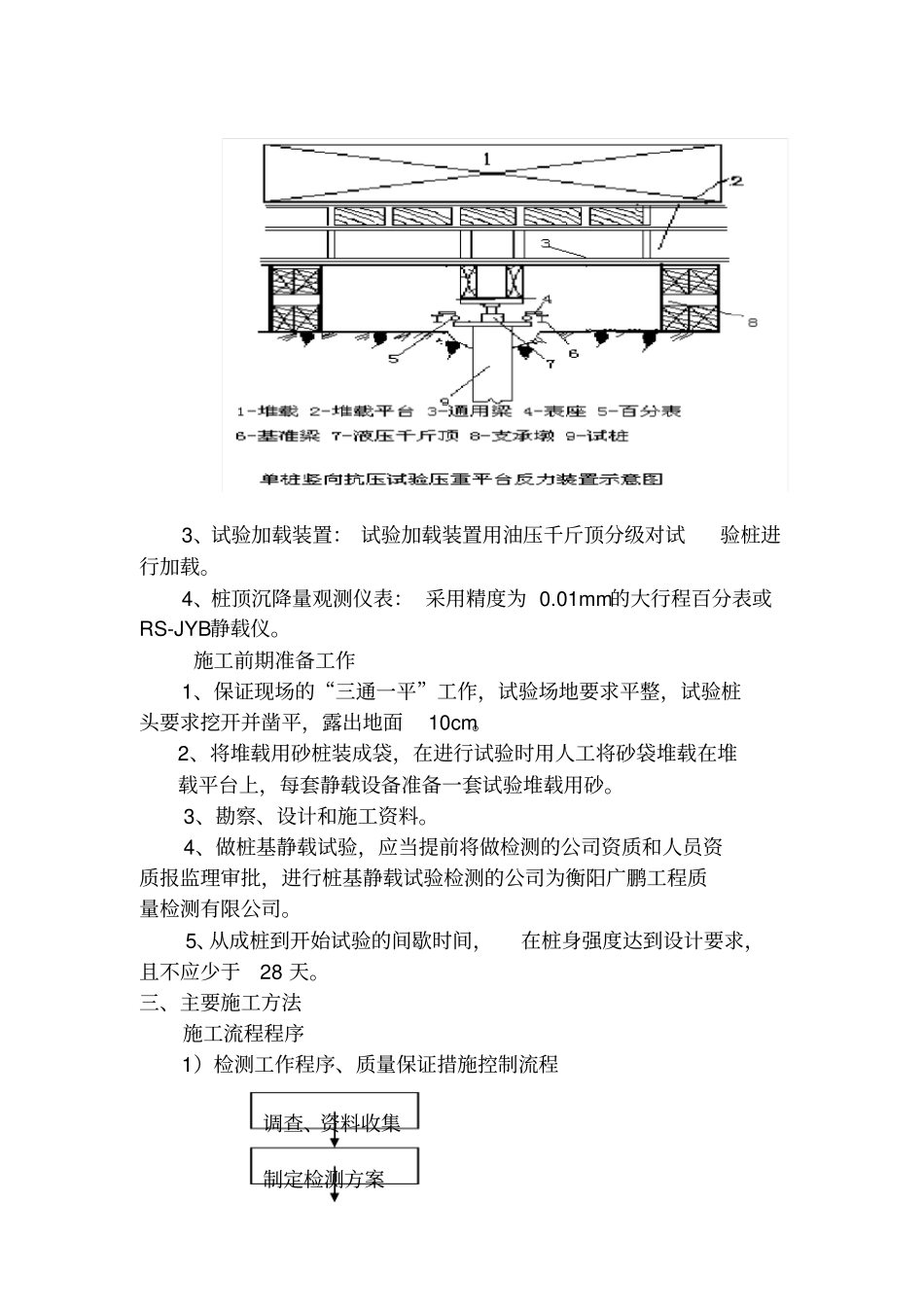

目录一、工程概况. 工程简介广州和谐型大功率机车检修基地负责广铁集团、南宁局、南昌局运用的和谐型大功率电力机车所产生的检修量，并兼备生产和谐型大功率电力机车的制造能力。检修基地位于广州花都区狮岭镇西头村，京广线西边， 山前旅游大道北侧，为高丘陵间谷地区，相对高差50m～80m；检修基地进出走行线区段为冲积洪积阶地，地形平坦开阔，相对高差3m～5m，现为旱地和水田，水塘鱼塘较多，广清高速和珠三环从旁侧通过，大沙河河道从京广线两侧蜿蜒南流。编制依据1）新建广州和谐型大功率机车检修基地工程设计图纸2）设计方提供的设计资料文件3）《建筑地基处理技术规范》JGJ79-20024）《建筑基桩检测技术规范》JGJ106-2003主要工程项目和数量水泥搅拌桩按照 :1 的水灰比，掺 2%石膏（相对水泥重量），水泥按照 45kg/m、50kg/m、55kg/m 三种掺量的配比， GDK0+638～GDK1+063加筋挡土墙基础内侧0～10利用搅拌桩机做 9 根试桩，每种配比 3 根，高压旋喷桩在东南角加筋土基础区用100kg、100kg、120kg、150kg三种不同水泥用量试桩。桩径500mm；单桩设计承载力200～300KN；单桩无侧限抗压强度≥ 2～3Mpa，CFG桩配比采用C15 混凝土的配合比或通过试验确定，在大面积施工前，首先进行试桩，共试验6 根。二、施工总体安排试验人员与仪器设备配置1、静载检测，计划安排技术人员3～5 人负责现场试验检测工作，工人 5 名进行砂的搬运堆载。2、静载检测试验装置：采用压重平台反力装置（见下图）。现场作业计划投入 2～3 台套静载设备。3、试验加载装置： 试验加载装置用油压千斤顶分级对试验桩进行加载。4、桩顶沉降量观测仪表： 采用精度为 0.01mm的大行程百分表或RS-JYB静载仪。施工前期准备工作1、保证现场的“三通一平”工作，试验场地要求平整，试验桩头要求挖开并凿平，露出地面10cm。2、将堆载用砂桩装成袋，在进行试验时用人工将砂袋堆载在堆载平台上，每套静载设备准备一套试验堆载用砂。3、勘察、设计和施工资料。4、做桩基静载试验，应当提前将做检测的公司资质和人员资质报监理审批，进行桩基静载试验检测的公司为衡阳广鹏工程质量检测有限公司。5、从成桩到开始试验的间歇时间，在桩身强度达到设计要求，且不应少于28 天。三、主要施工方法施工流程程序1）检测工作程序、质量保证措施控制流程调查、资料收集制定检测方案2）试验流程试验操作和过程控制CFG桩采用慢速维持荷载法，即逐级加载，每级荷载达到相对稳定后...
