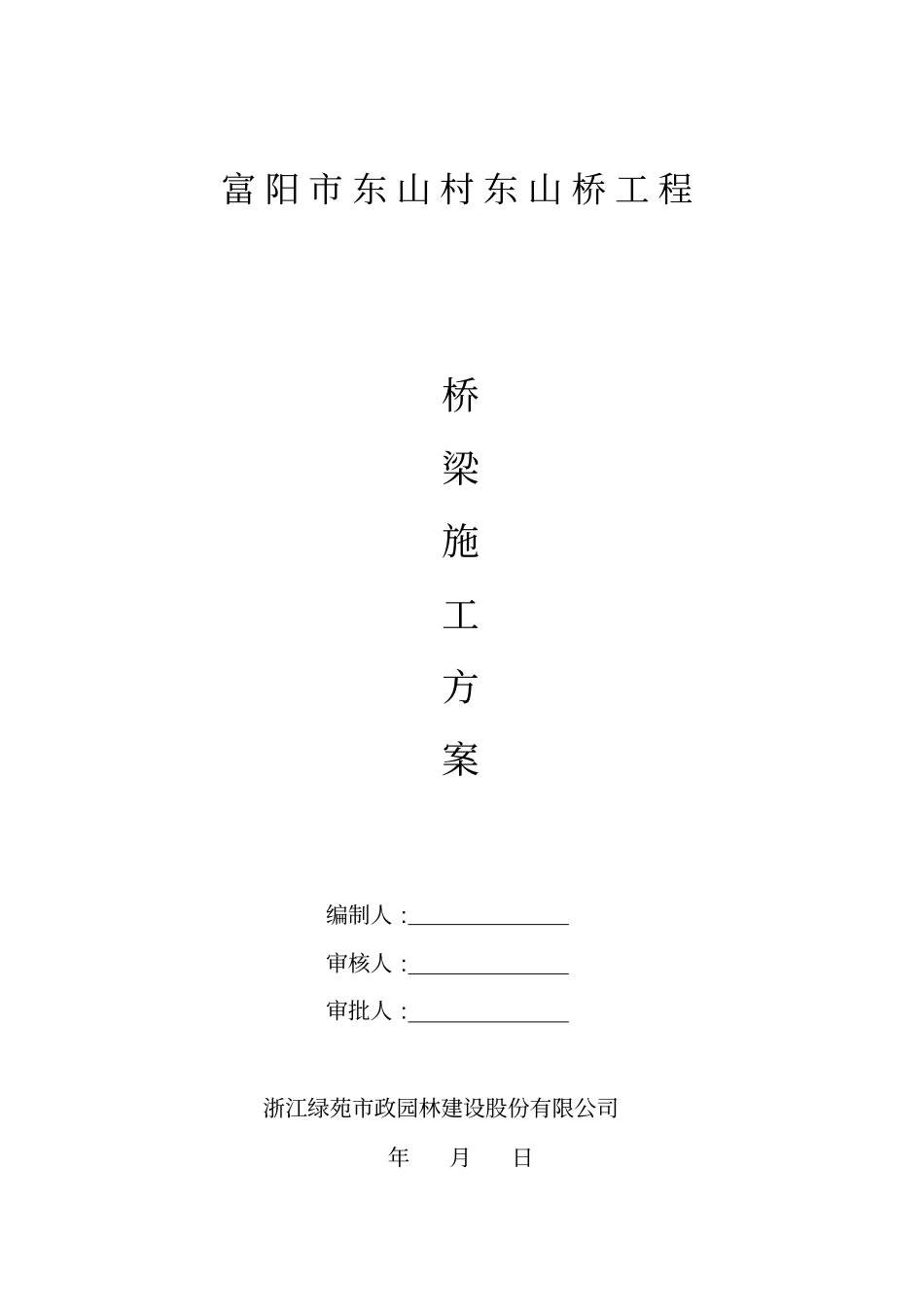

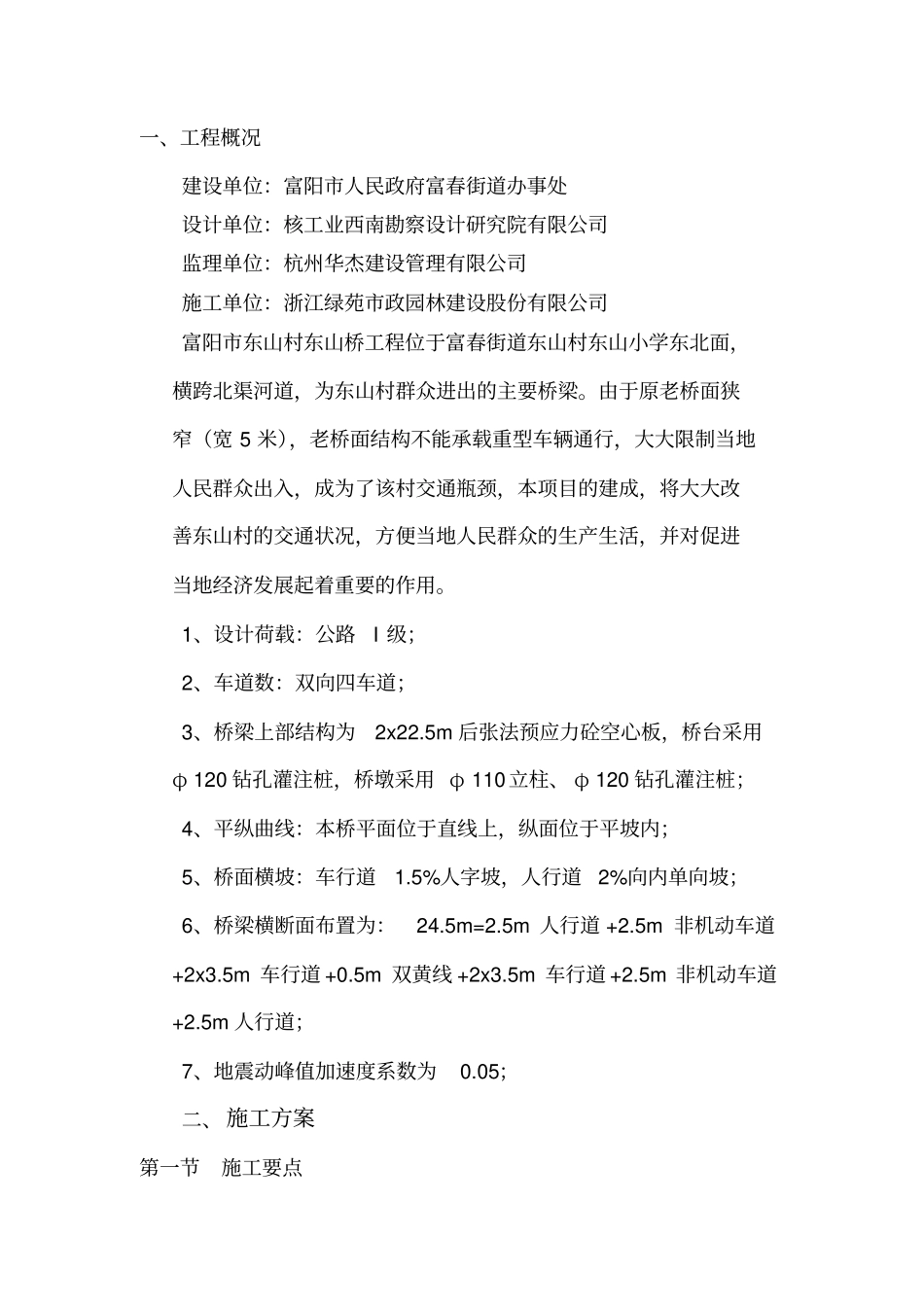

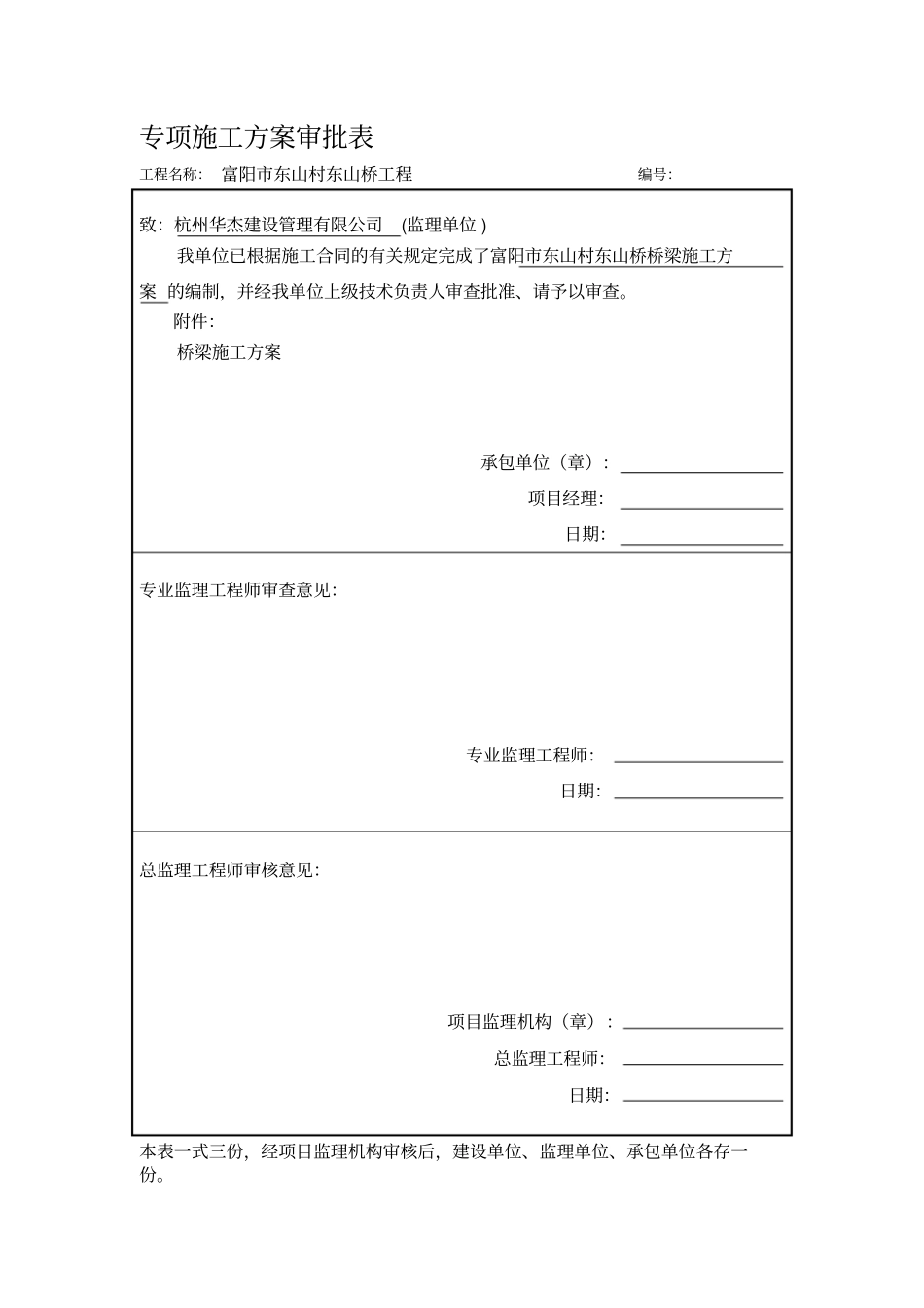

专项施工方案审批表工程名称： 富阳市东山村东山桥工程编号：致：杭州华杰建设管理有限公司(监理单位 ) 我单位已根据施工合同的有关规定完成了富阳市东山村东山桥桥梁施工方案 的编制，并经我单位上级技术负责人审查批准、请予以审查。附件：桥梁施工方案承包单位（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。富 阳 市 东 山 村 东 山 桥 工 程桥梁施工方案编制人 : 审核人 : 审批人 : 浙江绿苑市政园林建设股份有限公司年月日一、工程概况建设单位：富阳市人民政府富春街道办事处设计单位：核工业西南勘察设计研究院有限公司监理单位：杭州华杰建设管理有限公司施工单位：浙江绿苑市政园林建设股份有限公司富阳市东山村东山桥工程位于富春街道东山村东山小学东北面，横跨北渠河道，为东山村群众进出的主要桥梁。由于原老桥面狭窄（宽 5 米），老桥面结构不能承载重型车辆通行，大大限制当地人民群众出入，成为了该村交通瓶颈，本项目的建成，将大大改善东山村的交通状况，方便当地人民群众的生产生活，并对促进当地经济发展起着重要的作用。1、设计荷载：公路I 级；2、车道数：双向四车道；3、桥梁上部结构为2x22.5m 后张法预应力砼空心板，桥台采用φ 120 钻孔灌注桩，桥墩采用 φ 110立柱、 φ 120 钻孔灌注桩；4、平纵曲线：本桥平面位于直线上，纵面位于平坡内；5、桥面横坡：车行道1.5%人字坡，人行道2%向内单向坡；6、桥梁横断面布置为：24.5m=2.5m 人行道 +2.5m 非机动车道+2x3.5m 车行道 +0.5m 双黄线 +2x3.5m 车行道 +2.5m 非机动车道+2.5m 人行道；7、地震动峰值加速度系数为0.05；二、 施工方案第一节施工要点（一）、测量定位测量是桥梁工程非常关键的工作，必须密切配合业主和监理方作好本工程测量工作，确保每个钢护筒和每个结构物定位准确。（二）、施工测量1、桥梁施工准备阶段和施工过程中进行的测量工作有：（1）对测量仪器进行精度标定和检校。（2）对设计单位交付的桩位和水准基点及其测量资料进行核查（3）建立满足精度要求的施工控制网，并进行平差计算。（4）补充施工需要的桥梁中线桩和水准点。（5）测定墩（台）纵横向中线及基础桩的位置。（6）进行高程测量和施工放样。（7）桥梁进行施工变形观测...
