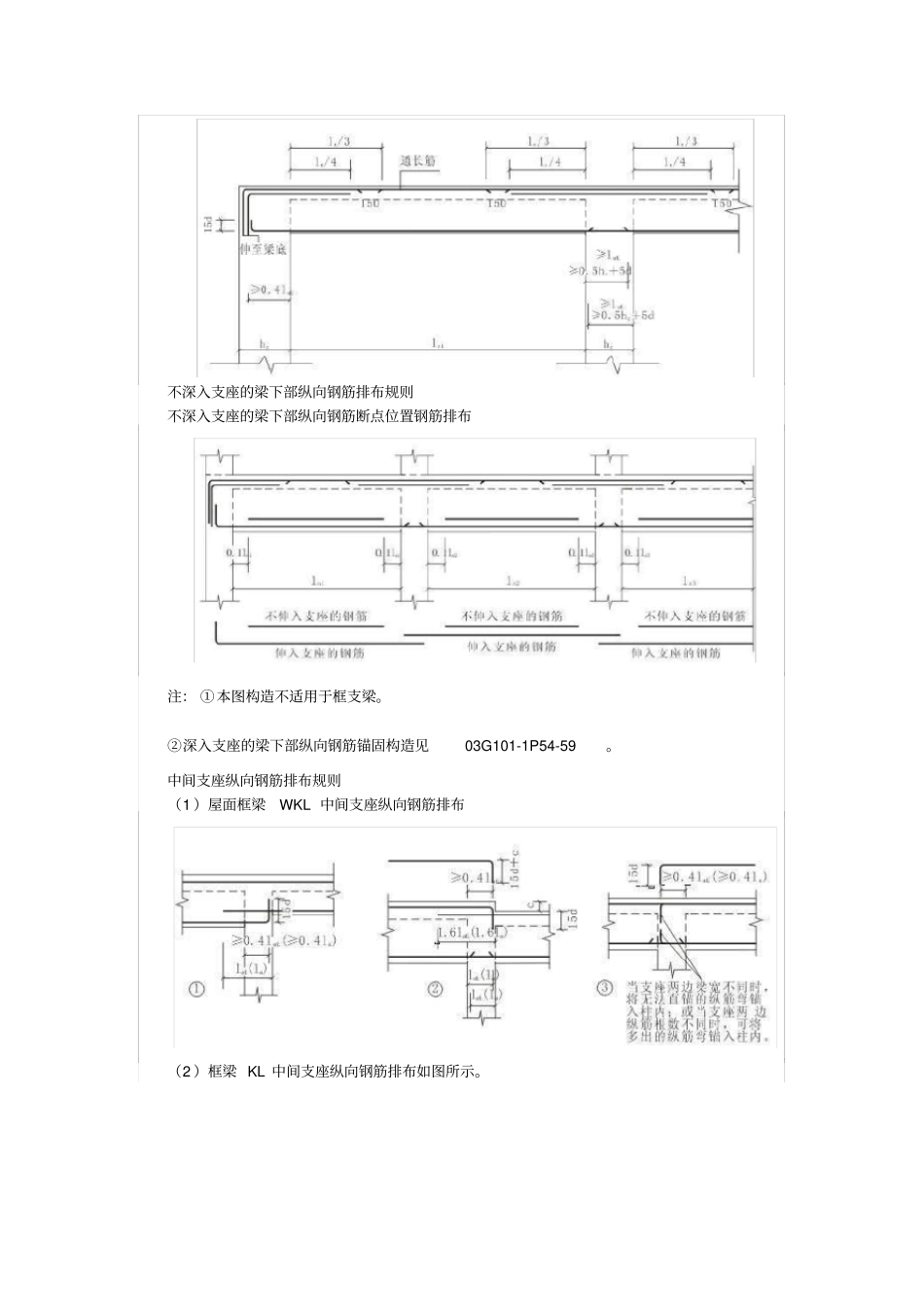

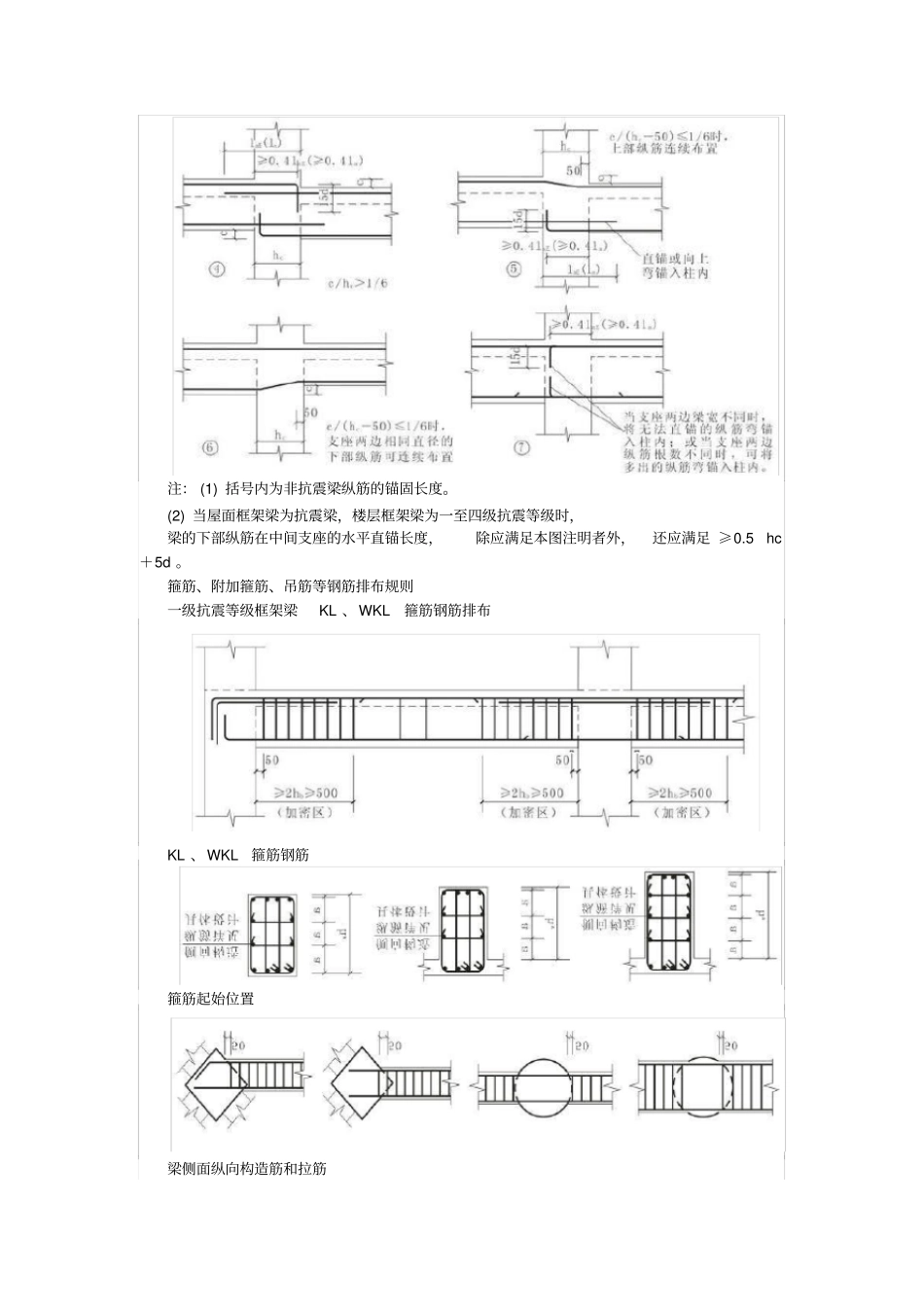

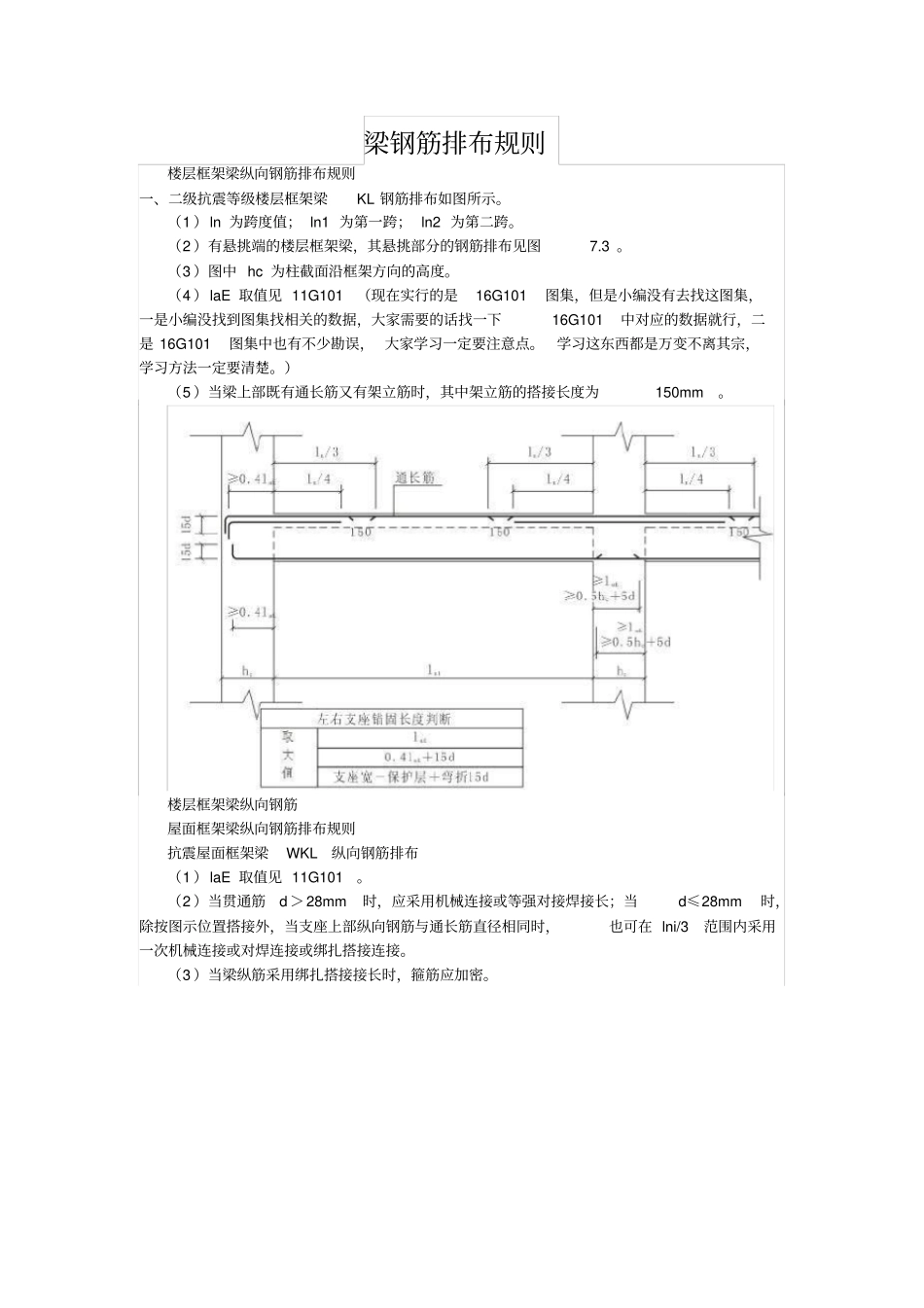

梁钢筋排布规则楼层框架梁纵向钢筋排布规则一、二级抗震等级楼层框架梁KL 钢筋排布如图所示。（1 ）ln 为跨度值； ln1 为第一跨； ln2 为第二跨。（2 ）有悬挑端的楼层框架梁，其悬挑部分的钢筋排布见图7.3 。（3 ）图中 hc 为柱截面沿框架方向的高度。（4 ）laE 取值见 11G101（现在实行的是16G101图集，但是小编没有去找这图集，一是小编没找到图集找相关的数据，大家需要的话找一下16G101中对应的数据就行，二是 16G101图集中也有不少勘误， 大家学习一定要注意点。学习这东西都是万变不离其宗，学习方法一定要清楚。）（5 ）当梁上部既有通长筋又有架立筋时，其中架立筋的搭接长度为150mm。楼层框架梁纵向钢筋屋面框架梁纵向钢筋排布规则抗震屋面框架梁WKL纵向钢筋排布（1 ）laE 取值见 11G101。（2 ）当贯通筋d ＞28mm时，应采用机械连接或等强对接焊接长；当d≤28mm时，除按图示位置搭接外，当支座上部纵向钢筋与通长筋直径相同时，也可在 lni/3范围内采用一次机械连接或对焊连接或绑扎搭接连接。（3 ）当梁纵筋采用绑扎搭接接长时，箍筋应加密。不深入支座的梁下部纵向钢筋排布规则不深入支座的梁下部纵向钢筋断点位置钢筋排布注： ①本图构造不适用于框支梁。②深入支座的梁下部纵向钢筋锚固构造见03G101-1P54-59。中间支座纵向钢筋排布规则（1 ）屋面框梁WKL 中间支座纵向钢筋排布（2 ）框梁 KL 中间支座纵向钢筋排布如图所示。注： (1) 括号内为非抗震梁纵筋的锚固长度。(2) 当屋面框架梁为抗震梁，楼层框架梁为一至四级抗震等级时，梁的下部纵筋在中间支座的水平直锚长度，除应满足本图注明者外，还应满足 ≥0.5 hc＋5d 。箍筋、附加箍筋、吊筋等钢筋排布规则一级抗震等级框架梁KL 、WKL箍筋钢筋排布KL 、WKL箍筋钢筋箍筋起始位置梁侧面纵向构造筋和拉筋注：①hb 为梁截面高度，hw 为板下梁净高。②当箍筋为多肢复合箍时，应采用大箍套小箍的形式。③当 hw≥ 450mm时，在梁的两个侧面应沿高度配置纵向构造筋；纵向构造筋间距a≤ 200mm 。④梁侧面构造筋和受扭纵筋的搭接与锚固长度见03G1011P24注（ 1）与注（ 2 ）。⑤当梁宽 ≤ 350mm 时，拉筋直径为6mm ；梁宽＞ 350mm时，拉筋直径为8mm ；拉筋间距为非加密区箍筋间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。⑥箍筋及拉筋弯钩构造见03G1011P35。（2 ）附加箍筋的钢筋排布（3 ）附加吊筋的钢筋排布配筋排布规则...
