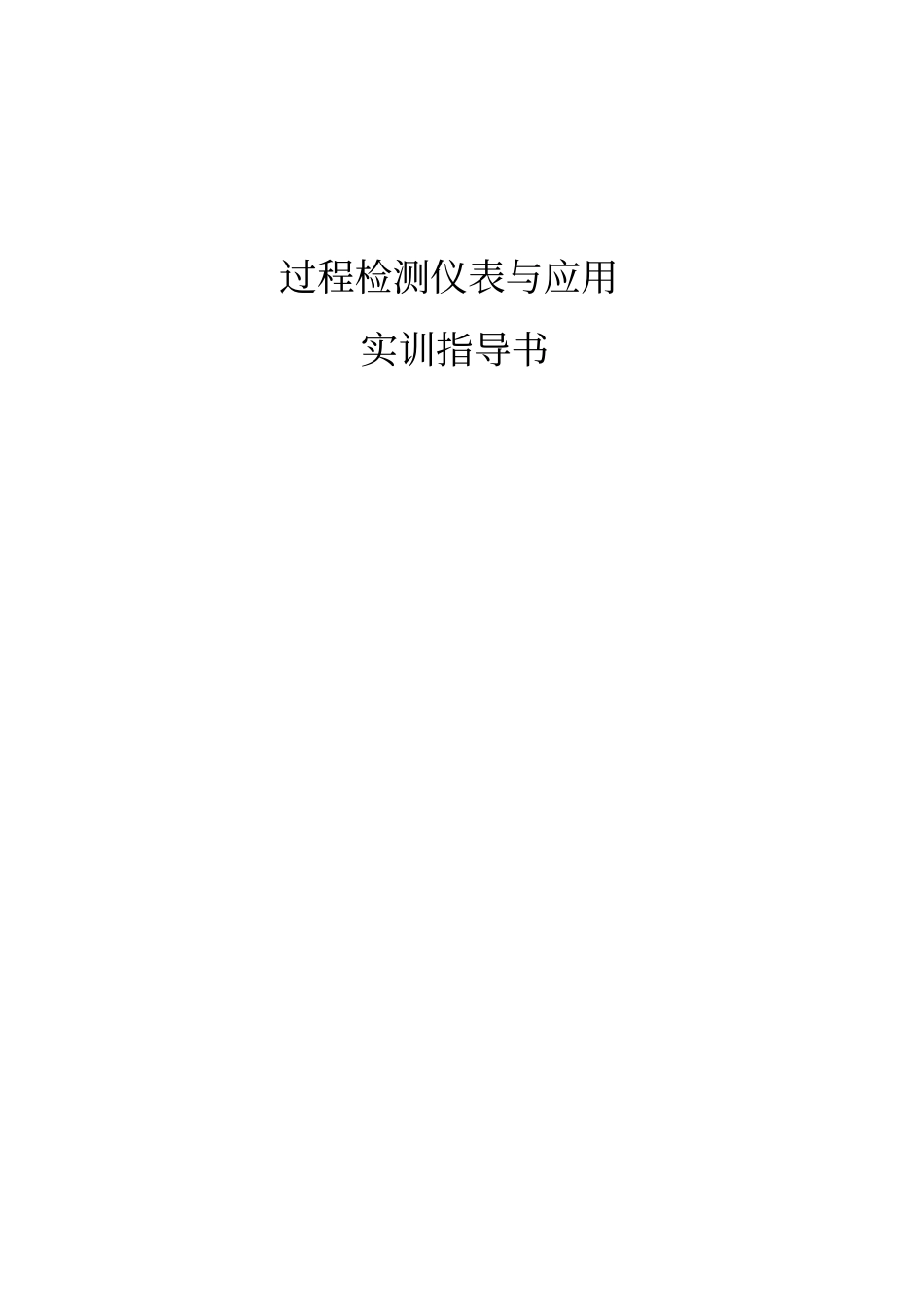

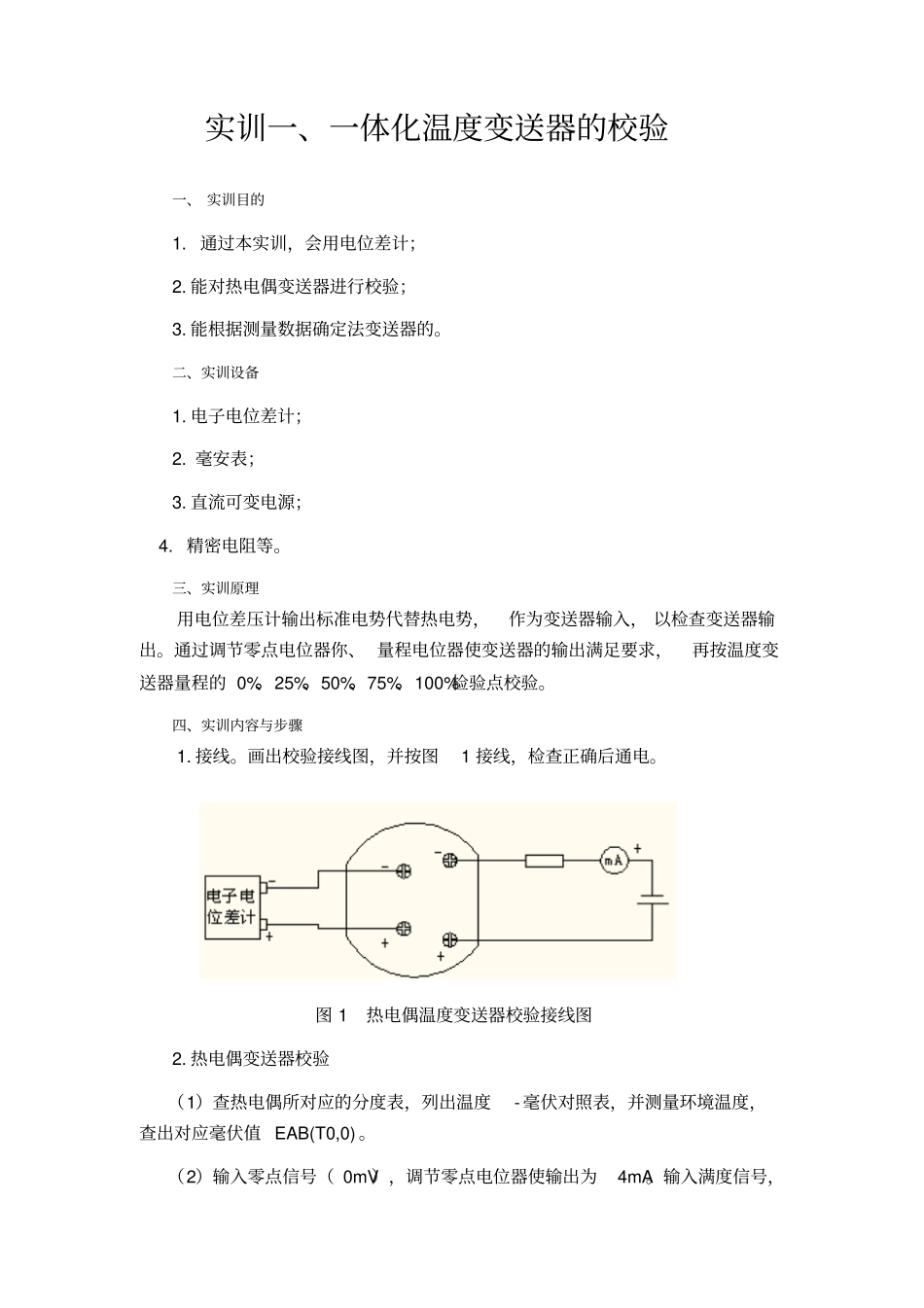

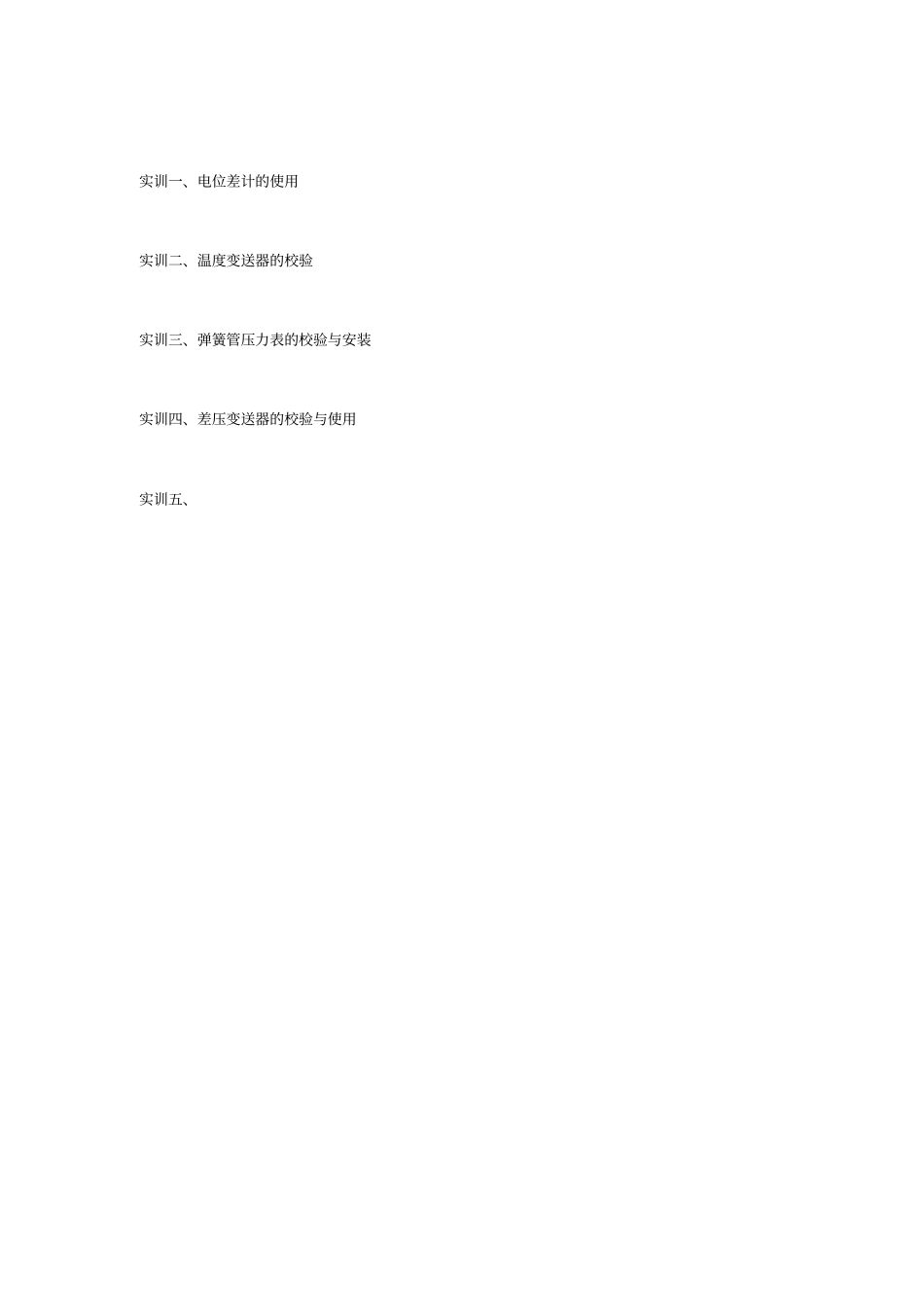

过程检测仪表与应用实训指导书实训一、电位差计的使用实训二、温度变送器的校验实训三、弹簧管压力表的校验与安装实训四、差压变送器的校验与使用实训五、实训一、一体化温度变送器的校验一、 实训目的1. 通过本实训，会用电位差计；2. 能对热电偶变送器进行校验；3. 能根据测量数据确定法变送器的。二、实训设备1. 电子电位差计； 2. 毫安表；3. 直流可变电源； 4. 精密电阻等。三、实训原理用电位差压计输出标准电势代替热电势，作为变送器输入， 以检查变送器输出。通过调节零点电位器你、 量程电位器使变送器的输出满足要求，再按温度变送器量程的 0%、25%、50%、75%、100%检验点校验。四、实训内容与步骤1. 接线。画出校验接线图，并按图1 接线，检查正确后通电。图 1 热电偶温度变送器校验接线图2. 热电偶变送器校验（1）查热电偶所对应的分度表，列出温度- 毫伏对照表，并测量环境温度，查出对应毫伏值 EAB(T0,0) 。（2）输入零点信号（ 0mV），调节零点电位器使输出为4mA。输入满度信号，调节量程电位器使输出为20mA。反复调节零点、量程电位器使输出均满足要求。（3）分别输入 0%、25%、50%、75%、100%，测量输出电流应分别为4mA、8mA、12mA、16mA、20mA。 3. 计算变送器精度。实训一、智能数显表的使用一、实验目的1. 对智能型数字式显示仪表有一个感性认识。2. 了解智能数字仪表的参数设定方法。3. 能正确使用智能数字仪表。二、实验设备1. 智能型数字调节器一只：AL808 ，本实验只做温度显示部分。2. 电阻箱一只： ZX56 或 ZX32 ，模拟热电阻测温， 0.02 或 0.05 级。3. 手动电位差计一台： UJ33D-1 ，模拟热电偶产生的热电势，0.05 级。三、数字式显示仪表显示仪表分为模拟式显示仪表和数字式显示仪表。模拟式显示仪表发展较早， 目前仍然应用于工农业生产中， 它的结构简单、成本低廉，能够直观、清晰地反映被测参数的变化趋势。但是准确度较低，测量速度慢，不利于信息加工处理，难以与计算机连用。数字式显示仪表是相对于模拟表而言的，不再用指针位移来显示被测参数，具有准确度度高、误差小、信号远距离传输的优点。目前数字显示仪表进入了一个新的发展阶段 --微机化、智能化，这类带有微处理器（单片机）的数显表，除了对被测参数显示之外， 还具有自动校正误差、 故障诊断、参数设定、数据通讯等功能，在我国已经广泛生产并应用于各种生产过程。四、实验接线图与测量有关的接...
